[求助] 电子衍射标尺有可能错吗？？？？ 已有1人参与

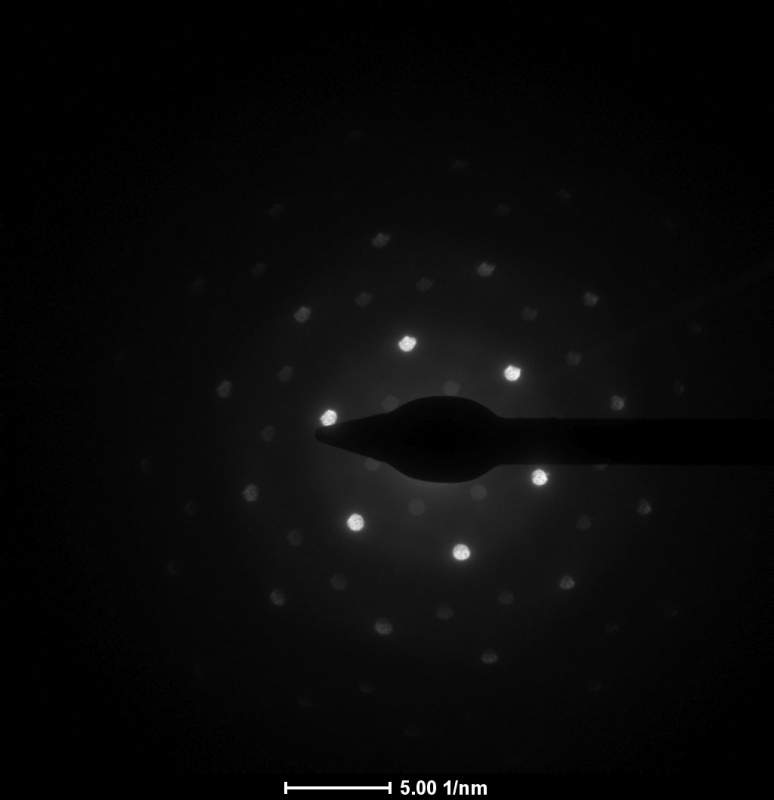

图为铜的Nanoplate 沿111方面的电子衍射图。 参考文献，应该出现1/3(422), 和（220）的衍射点。但量出来，最里面的点对应d=0.34nm，最亮的对-应d=0.2nm。 这完全和铜对不上啊。有人又说，可能标尺错了，里面的点是1/3(422)，d=0.21nm，我按照比例换算，确实最亮的d=0.127nm，对应（220）。  只看图像的话，确实完全符合FCC密堆积，111方向铜的电子衍射。
由于经验少，不知道各位大神怎么看？是否遇到过标尺出错的情况？ 如果不可能错，那我的图到底又是怎么回事。

电子衍射标尺有可能错吗？？？？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-28 12:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

透射电镜制样

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
周艺轩226: 金币+10, ★有帮助 2014-06-30 12:48:25
不知道你的nanoplate有多厚，目测这个衍射焦距是不对的，正焦时候的衍射应该是圆形亮白色的圆斑，中间不会出现图案，只有当焦距不对才会像你拍的这样。你说的情况完全是存在的，要是电镜用了很久没有人做校正会出现你猜测的情况
赞一下 回复此楼
2楼2014-06-29 23:00:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周艺轩226

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 透射电镜制样 at 2014-06-29 23:00:23
不知道你的nanoplate有多厚，目测这个衍射焦距是不对的，正焦时候的衍射应该是圆形亮白色的圆斑，中间不会出现图案，只有当焦距不对才会像你拍的这样。你说的情况完全是存在的，要是电镜用了很久没有人做校正会出现 ...

不知道你的nanoplate有多厚？
厚度对衍射结果有什么影响？
赞一下 回复此楼
3楼2014-06-30 12:49:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

透射电镜制样

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 周艺轩226 at 2014-06-30 12:49:56
不知道你的nanoplate有多厚？
厚度对衍射结果有什么影响？...

不好意思，之前看错了，你的不能直接打衍射吗？
赞一下 回复此楼
4楼2014-06-30 21:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周艺轩226

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 透射电镜制样 at 2014-06-30 21:50:29
不好意思，之前看错了，你的不能直接打衍射吗？...

这不就是直接的衍射吗？ 你是说FFT？
赞一下 回复此楼
5楼2014-07-01 14:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
