应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 产品设计与开发 » 奥氏体不绣钢拉伸断口SEM图分析
31/1返回列表
查看: 981  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xianglaing

新虫 (初入文坛)

[求助] 奥氏体不绣钢拉伸断口SEM图分析 已有1人参与

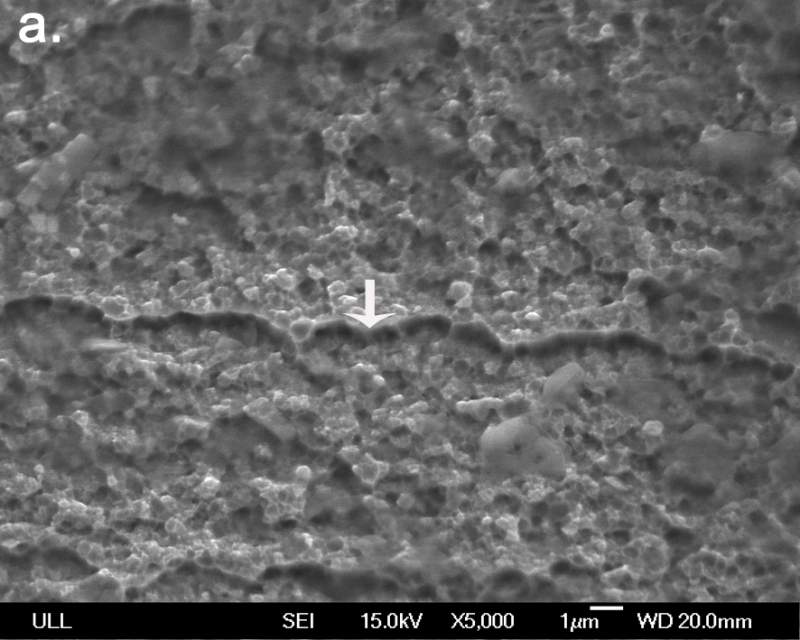

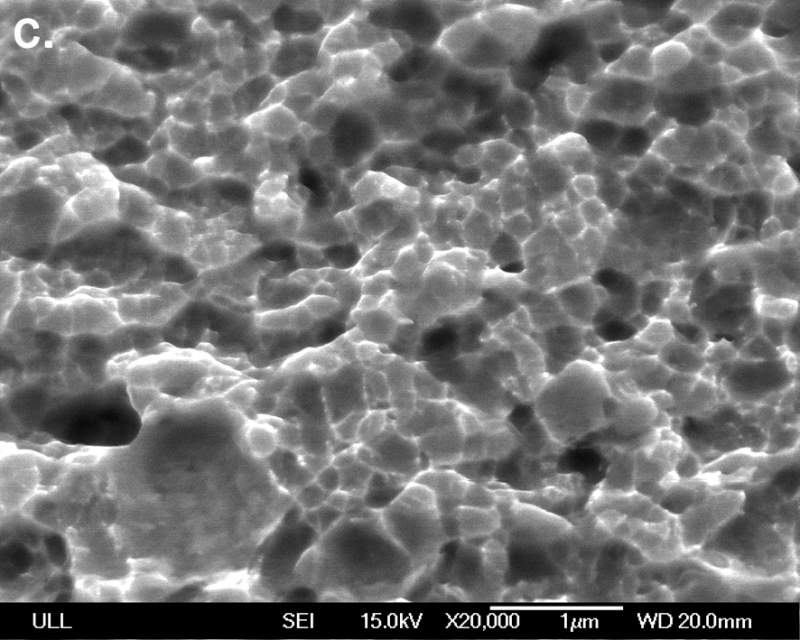

各位大侠，小弟想请教下晶粒尺寸为亚微米级的奥氏体不绣钢，拉伸后断口形貌如下图所示。
请教下下图断口形貌如何描述，尤其是下图中明显的线条（如箭头所示）如何描述，其形成原因是什么？

非常非常感谢！！！

奥氏体不绣钢拉伸断口SEM图分析


奥氏体不绣钢拉伸断口SEM图分析-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
金属材料
1楼 2014-06-15 12:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
按照传统的断裂理论，图中明显的线条（如箭头所示）应该是解理断裂的形貌之一---台阶。首先，楼主的不锈钢试样中存在很多空洞（估计是烧结的粉末不锈钢吧），这些空洞的存在肯定会对材料的断裂性质产生很大的“脆化”影响，也就是说会在空洞处产生应力集中现象。在应力集中区域的应力状态常常表现为三向拉应力状态，在此状态下材料往往发生脆性断裂，而空洞其实就是材料中预先存在的裂纹源，当外加应力超过临界许可应力后，裂纹发生扩展，材料发生破坏。除此之外，在断口上未发生解理断裂的区域还存在很多类似韧窝的结构，这些区域的断裂应该是延性断裂，即发生了较大塑性变形后发生的断裂。因此，楼主试样的断口应该是延性和解理两种断口形貌的复合形貌。
赞一下(3人) 回复此楼
2楼2014-06-17 08:48:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xianglaing

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by peterflyer at 2014-06-17 08:48:02
按照传统的断裂理论，图中明显的线条（如箭头所示）应该是解理断裂的形貌之一---台阶。首先，楼主的不锈钢试样中存在很多空洞（估计是烧结的粉末不锈钢吧），这些空洞的存在肯定会对材料的断裂性质产生很大的“脆化 ...

非常感谢，解释的很清楚，谢谢。
赞一下 回复此楼
金属材料
3楼2014-06-18 09:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xianglaing 的主题更新
31/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
