版块导航: 正在加载中...

客户端APP下载

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

WYJ4423

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 2
帖子: 6
在线: 6.4小时
虫号: 2674165
注册: 2013-09-23
专业: 结构工程

[求助] icem划分二维混合网格已有1人参与

大家好！我想在结构物周围一定范围内划分非结构网格，在此范围之外计算域之内划分结构网格，求指教啊！

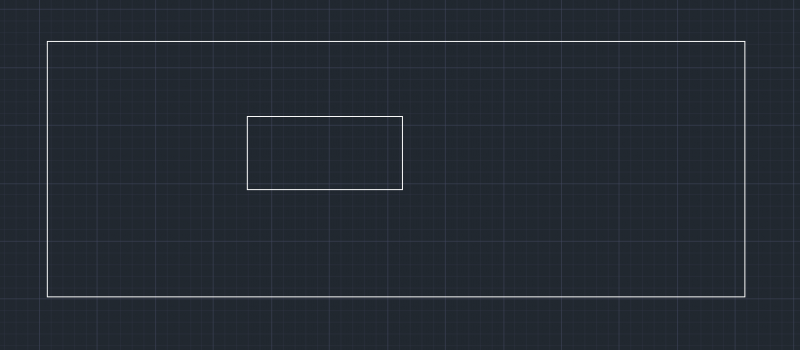

图里面，那个小框是简化的结构物，大框是计算域，请问怎么划分混合网格啊？

icem划分二维混合网格


» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

钢管混凝土构件网格划分已经有4人回复
icem圆锥网格结构化网格划分已经有11人回复
求助ICEM CFD如何划分已经有10人回复
iCEM 结构网格，这种内嵌式几何体如何划分网格呀? 已经有13人回复
ICEM结构网格出问题了，怎么办，好心人来讨论一下......... 已经有8人回复
icem网格划分简明教程流沙完整版已经有299人回复
ICEM 网格划分算例求助_2_edit edge 已经有5人回复
ICEM自动划分网格已经有9人回复
求大神做网格划分，做了个几何模型，网格画不出来，愁死了已经有6人回复
ICEM混合网格计算问题已经有7人回复
急！！！icem新手求助二维结构化网格的问题！！！！！已经有13人回复
icem画好网格导入fluent出错已经有12人回复
ICEM四面体网格怎么在局部加密，小白求大家指导！已经有10人回复
二维图形在ICEM中一定要建surface吗已经有12人回复
ICEM画三维网格一定要用body吗已经有9人回复
与ICEM相媲美的强大结构网格工具下载：Pointwise 已经有9人回复
ICEM 划分网格保存图片格式已经有9人回复
ICEM 中非结构网格中相关设置问题，求解释！已经有13人回复
ICEM网格划分问题已经有15人回复
求助关于直角梯形的网格划分已经有15人回复
【讨论】ICEMCFD网格问题已经有11人回复

1楼 2014-06-04 10:36:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

zsw1021

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 40
帖子: 9
在线: 1.2小时
虫号: 9338718
注册: 2018-07-05
专业: 钢铁冶金

【答案】应助回帖

首先要确定需要在结构物外多大范围画结构网格，确定了范围后作一个interface交界面，先画交界面和结构物中间的非结构网格，假设保存为mesh1.uns，先关闭mesh1.uns。在画交界面与外边界的结构网格，保存为mesh2.uns。在打开mesh1.uns，选择merge，合并两个网格。

赞一下(1人)

2楼2019-03-09 09:35:43

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 WYJ4423 的主题更新
