[求助] 固态锂电池 交流阻抗频谱的相关分析 求指导 已有1人参与

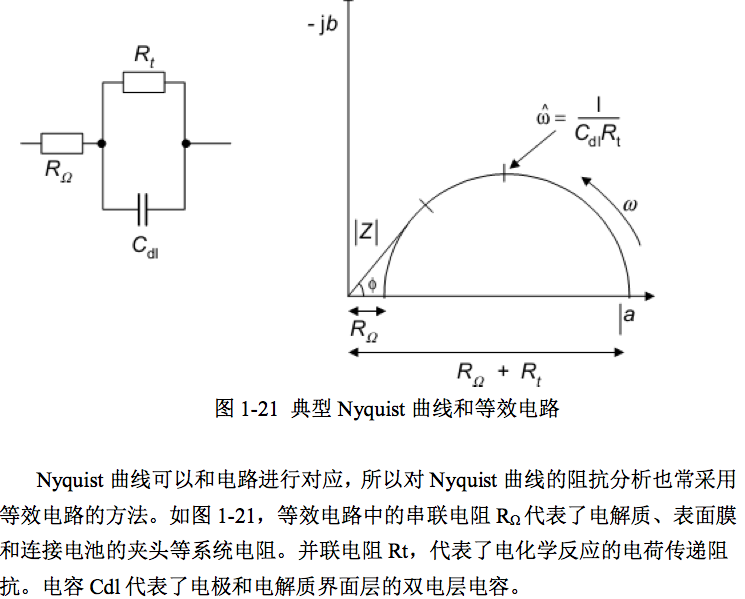

与x轴第一个交点是系统内阻    半圆是电极电解质界面的双电层

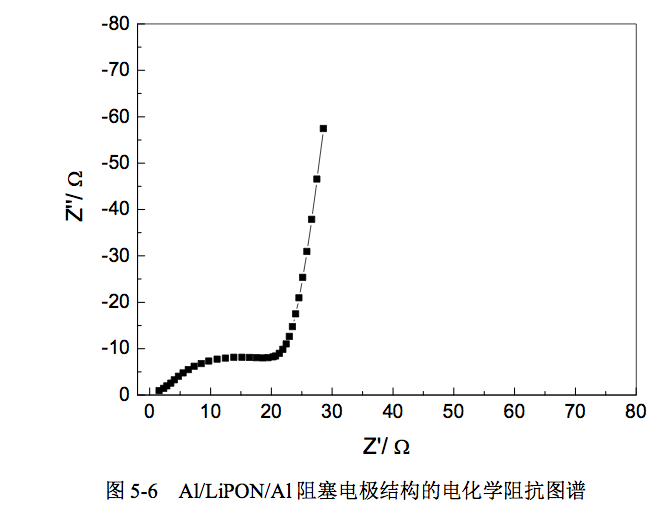

那么实际测得的图  最后有一个上翘的直线,怎么去解释?? 直流下是不是容抗无穷大??那不就是断路么??电池内部如何断路?

固态锂电池  交流阻抗频谱的相关分析   求指导
屏幕快照 2014-05-16 下午6.54.22.png


固态锂电池  交流阻抗频谱的相关分析   求指导-1
屏幕快照 2014-05-16 下午6.49.36.png
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Chris1101i

新虫 (小有名气)

自顶一个    求大神
2楼2014-05-16 19:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

biyi0118

新虫 (小有名气)

【答案】应助回帖

上翘的直线是指外部电极电阻,看你的曲线样子,建议你用(RQ)(RQ)Q拟合一下
3楼2014-06-04 16:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

KevinChen93

捐助贵宾 (初入文坛)

引用回帖:
2楼: Originally posted by Chris1101i at 2014-05-16 19:14:10
自顶一个    求大神

直线代表Li离子的扩散过程

发自小木虫IOS客户端
4楼2016-05-26 00:46:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

KevinChen93

捐助贵宾 (初入文坛)

引用回帖:
3楼: Originally posted by biyi0118 at 2014-06-04 16:04:03
上翘的直线是指外部电极电阻,看你的曲线样子,建议你用(RQ)(RQ)Q拟合一下

扩散至在界面处发生阻塞形成的双电层电容

发自小木虫IOS客户端
5楼2016-05-26 00:48:07
