[求助] 锂电池阻抗谱分析-Zsimpwin拟合问题 已有1人参与

新接触锂离子电池，阻抗分析用Zsimpwin拟合电路事电阻好高，误差好大。不懂什么情况啊，望高手指教

锂电池阻抗谱分析-Zsimpwin拟合问题
回复此楼

» 收录本帖的淘帖专辑推荐

电池相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-16 18:20:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
gloriale: 金币+2, ★有帮助 2014-04-17 09:36:53
你选的等效电路太复杂了吧，你试一试R(Q(RW))看看误差如何。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-04-16 19:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gloriale

金虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-04-16 19:38:43
你选的等效电路太复杂了吧，你试一试R(Q(RW))看看误差如何。

这个电路误差更大呢

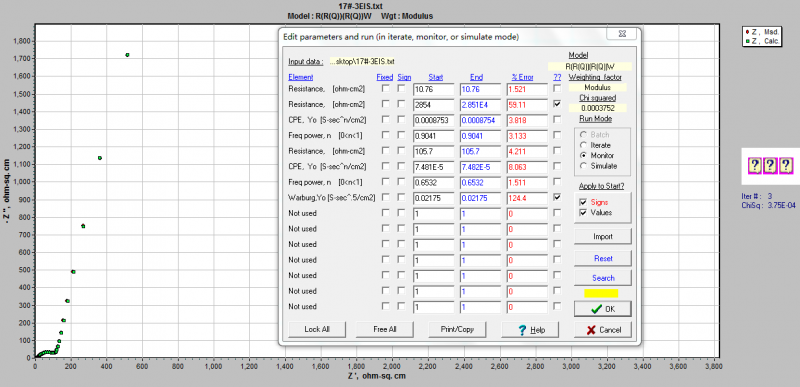

锂电池阻抗谱分析-Zsimpwin拟合问题-1
赞一下 回复此楼
3楼2014-04-17 09:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

以这个电路为基础，可以将Q改成C，先采用自动拟合，查看结果如何，如果只有一项的误差太大时，再用手动设置初始值拟合。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2014-04-17 10:14:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gloriale

金虫 (小有名气)
引用回帖:
4楼: Originally posted by Jackcd12 at 2014-04-17 10:14:36
以这个电路为基础，可以将Q改成C，先采用自动拟合，查看结果如何，如果只有一项的误差太大时，再用手动设置初始值拟合。

哦 就是用这个电路R(R(Q))(R(Q))W，自动拟合最好。只有一项误差很大，怎样手动设置初始值呢，新手，麻烦指教了，谢谢谢谢
赞一下 回复此楼
5楼2014-04-17 20:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
gloriale: 金币+8, ★★★很有帮助 2014-04-28 23:15:15
在你选择自动拟合的右边，有一个user input进去，选择误差最大的那个元件，在原来数值的基础上改大，或改小，看看结果如何。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2014-04-17 20:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ainideyt

木虫 (正式写手)
引用回帖:
6楼: Originally posted by Jackcd12 at 2014-04-17 20:57:09
在你选择自动拟合的右边，有一个user input进去，选择误差最大的那个元件，在原来数值的基础上改大，或改小，看看结果如何。

你好，老师，请教下，你说修改，我试了好多次，都不见变动。你知道是什么原因吗
赞一下 回复此楼
7楼2017-10-27 09:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
7楼: Originally posted by ainideyt at 2017-10-27 09:24:18
你好，老师，请教下，你说修改，我试了好多次，都不见变动。你知道是什么原因吗...

fixed 打勾，设置初始值，end值任意不为0就行，误差设置10%就可以了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
8楼2017-10-27 12:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
