24小时热门版块排行榜

返回列表

liuchris1991

铜虫 (小有名气)

应助: 0 (幼儿园)
金币: 96.8
散金: 1
帖子: 61
在线: 25小时
虫号: 3051691
注册: 2014-03-14
专业: 无机非金属基复合材料

[求助] 关于怎样画出位移-载荷图已有1人参与

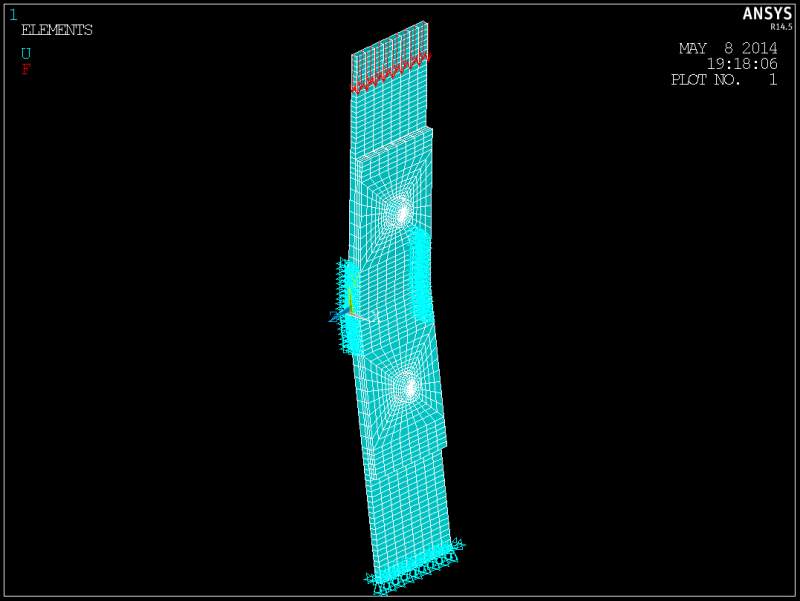

我的模型如下，在顶部施加力载荷，侧面角度处有x方向的约束，底部固支，求解后我想得出顶部的位移与底部的支反力的位移-载荷图，自己在/post26中试了几次输出的都是直线，请问位移-载荷图能在一个载荷步中输出吗？还是需要几个载荷步才能输出斜线的那种？我是ansys新手，特别是时间后处理，基本上不懂，希望高手能够指教下，最好有命令流


回复此楼

» 猜你喜欢

售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有8人回复
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急已经有9人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有8人回复
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急已经有8人回复
各位基础老师们，看完中央《从严治党》的决定后，对学术界更加有信心了吧已经有5人回复
2027博士申请-临床检验诊断学、病原生物学、微生物方向已经有5人回复

» 本主题相关价值贴推荐，对您同样有帮助:

压缩应力应变曲线已经有24人回复
关于如何使用 ANSYS 节点坐标系的一个例子已经有9人回复
LSDYNA后处理怎么获得节点的载荷-位移曲线？已经有12人回复
在Ansys时间后处理的载荷位移曲线中怎样提取最大载荷对应的横坐标值已经有6人回复
ansys中怎么画出和z轴有一定角度的圆柱体已经有5人回复
ANSYS立体图表面节点温度选取已经有3人回复
关于ansys不同节点施加不同温度的问题已经有14人回复
怎样在Orign中画应力应变曲线已经有5人回复
如何用matlab求解矩阵系数的二阶微分方程已经有13人回复
已知材料的弹性模量和真实应力应变曲线，如何求屈服强度？已经有11人回复
如何把力-位移曲线转化为应力-应变曲线已经有11人回复
如何在ansys中调出某一物体某一位置的应力变化图？已经有7人回复
ANSYS瞬态温度变化曲线不能显示已经有3人回复
纳米压痕载荷-位移曲线已经有4人回复
【求助】想问一下，加工硬化曲线如何得到已经有9人回复
【求助】ansys中如何画出某一条线上的温度变化曲线已经有10人回复
【求助】如何由压缩试验数据绘制应力应变图已经有9人回复
【求助】非线性分析荷载位移曲线已经有9人回复

1楼 2014-05-08 19:21:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

小左儿

银虫 (正式写手)

应助: 84 (初中生)
金币: 125
散金: 6
红花: 23
帖子: 399
在线: 81.3小时
虫号: 2914579
注册: 2014-01-05
性别: GG
专业: 机械结构强度学

【答案】应助回帖

★
liuchris1991: 金币+1, ★有帮助 2014-05-22 15:49:33

GUI才是基本的
命令流是后话
有两种选择：1.在ANSYS里面进行画图
2.在其他软件比如excell或者origin等
对于1，你应该是等比例加载的吧，这样的话载荷便是时间的一次函数，将每一步的时间乘以你施加的载荷便是载荷随时间变化的曲线。位移直接提取，然后以位移作横坐标，载荷为纵坐标就可以了
对于2，其实和1类似，只是List结果，导入其他软件中

赞一下(1人)

回复此楼

微信公众号：CAE技术分享

2楼2014-05-14 18:30:30
