[求助] LSDYNA后处理怎么获得节点的载荷-位移曲线？ 已有2人参与

求助各路大神们：

再用ansys/lsdyna进行显式动态分析后，该怎样读取出某一节点的载荷（约束反力）-位移曲线？

我是用LS-PrePost做后处理，在history中可以画出节点的位移-时间曲线，但没有约束反力的选项啊？！！！在哪里能读出力的值随时间的变化？
也可以用其他的后处理软件，只要能得到载荷-位移曲线就可以！！！

先谢过！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-25 16:06:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhangyan1111

金虫 (初入文坛)

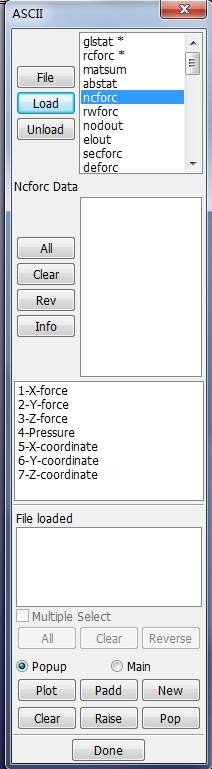

在history中输出位移时间曲线，在Ascii中输出节点力
LSDYNA后处理怎么获得节点的载荷-位移曲线？
赞一下(2人) 回复此楼
反思、平静
3楼2014-03-28 10:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辉煌部落

新虫 (初入文坛)

【答案】应助回帖

第一步、点击Ident，在下方的Key in ID一栏中输入你想查看的节点编号，然后回车。
第二步、点击History，然后选择Nodal，然后选择你想要查看的量，如X-coordinate，最后点击plot即可
赞一下(1人) 回复此楼
9楼2017-10-11 17:16:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

TUDLeichtbau

新虫 (初入文坛)

【答案】应助回帖

还有一种方法也可以解决这个问题，以某一单元体的位移-应力为例，
1. 在History中先选取Element，并在模型中点选对应单元，调出其X-stress与时间图线，点击save，文件一定保存为.txt文件，同样的方法再对X-displacement进行同样操作，一样保存为.txt文件，
2. 打开XY-Plot，默认为show模式，点选cross，会看到输入xy轴信息的选项，
3. 在最上方的file框内先选取displacement的txt文档作为最终X轴信息，（切记，最上方点选后，要在下方的 curve中再次点选才算选中）
4. 同样方法设置Y轴信息，然后点击Plot即可看到位移应力图像。

ps, 如果想将这个图最终导入Excel，也可以同样将其保存为txt文件，所有数据均可直接打开查询，也可直接复制进excel进行曲线绘制
赞一下(1人) 回复此楼
10楼2017-11-21 20:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ice_huya

金虫 (小有名气)
貌似只能生成各种变量关于时间的曲线啊 即横坐标必须为时间？急求！！
赞一下 回复此楼
2楼2014-03-26 09:09:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ice_huya

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zhangyan1111 at 2014-03-28 10:00:56
在history中输出位移时间曲线，在Ascii中输出节点力


谢谢 ！
回复此楼
4楼2014-04-01 20:13:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiao20081016

新虫 (正式写手)
引用回帖:
4楼: Originally posted by ice_huya at 2014-04-01 20:13:43
谢谢 ！...

您好！能教教我具体怎么做吗？
赞一下 回复此楼
5楼2014-07-31 21:37:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

panjungogo

新虫 (初入文坛)
楼楼能跟你交流一下吗，最近我遇到这方面的困难了
赞一下 回复此楼
6楼2016-06-25 15:58:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ice_huya

金虫 (小有名气)
引用回帖:
6楼: Originally posted by panjungogo at 2016-06-25 15:58:08
楼楼能跟你交流一下吗，最近我遇到这方面的困难了

不好意思啊 真的好久不上了。。希望你的问题已经圆满解决了，如果没有，再留言给我吧，我最近会上来
赞一下 回复此楼
7楼2017-03-28 22:25:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

二月阳光

新虫 (小有名气)
引用回帖:
7楼: Originally posted by ice_huya at 2017-03-28 22:25:19
不好意思啊 真的好久不上了。。希望你的问题已经圆满解决了，如果没有，再留言给我吧，我最近会上来...

不知大神是否还在？小弟也遇到这个问题，卡了很久了，希望能收到大神的回复！！！！！拜谢！！！
赞一下 回复此楼
8楼2017-06-27 00:35:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
