物化物化金虫 (小有名气)
|
[求助]
求助：0.2mm薄层网格划分求助
|
|

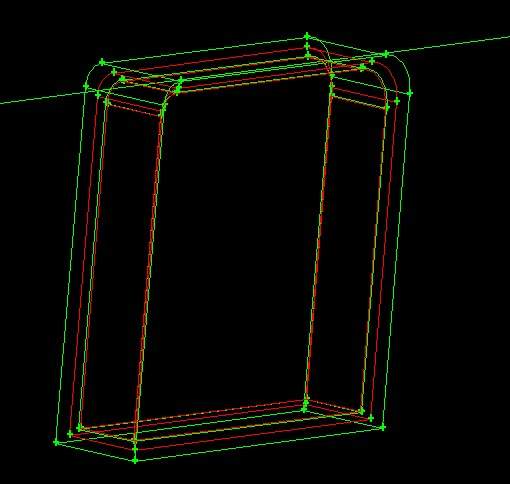

如图有三层，分别为0.2mm，1.5mm，2mm三层，流固耦合，外面为流体域，里面为固体域，每次画最里面0.2mm那层的时候，总提示skew＞0.97，减小尺寸不提示了，但网格质量不好，太大了，也算不下去，求大神指导一下啊 就是直观的看带圆角的这样的一个集体，先在外层包裹一层0.2mm薄层，形状一样，厚度0.2，然后依次是1.5mm，2mm两层，这4个体为固体域，最外层的大矩形体为流体域，采用的耦合壁面，观察气流对里面固体域的冲刷的温度变化的。  1.jpg  2.jpg  3.jpg |
