[求助] 求助gambit网格划分,谢谢 已有2人参与

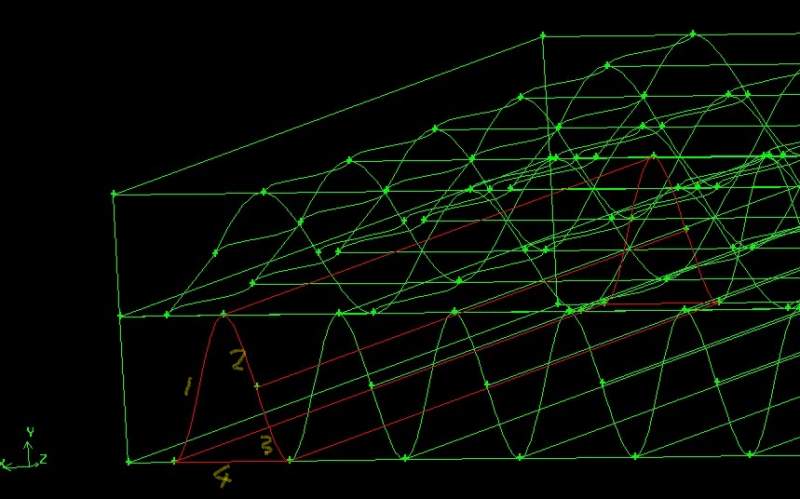

想求教一下红色圈起来的体该如何划分网格好一点,要结构网格
画面的时候不太会画,面是由4条线组成的
因为这个体里面是水流过去,还想问下我上面一层每一条由5个小段组成的,划分网格后可以把他们连起来,然后设定最前面的面是入口,最后面是出口吗?
为了做毕业设计第一次使用fluent,完全不懂,学机械的妹子伤不起啊(>﹏<)

求助gambit网格划分,谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杀人者武三郎

新虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
直接画呢?我感觉这个不太好画网格...
2楼2014-04-24 19:04:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

melody_php

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
iiiyl: 金币+5, ★★★很有帮助 2014-04-26 14:02:45
可以连接起来。这个画结构网格需要Y型分块,分成3个四边形。不过你做本科毕设,还要求结构网格么?

[ 发自小木虫客户端 ]
3楼2014-04-24 20:08:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iiiyl

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by melody_php at 2014-04-24 20:08:29
可以连接起来。这个画结构网格需要Y型分块,分成3个四边形。不过你做本科毕设,还要求结构网格么?

好的!!我试试~~
老师说要画成结构网格TUT,四年从来没教过fluent啊
4楼2014-04-24 21:31:54
