BET 实验结果出来了，鉴于不会分析，还望各位大神指教 已有2人参与
|
利用BET实验结果做了几幅图，但是不知道怎么分析，还望各位大神不吝赐教，小弟在此谢过。。。 图片1.png  图片2.png  图片3.png |
回复此楼» 猜你喜欢
国家级人才课题组招研究生 （催化方向）调剂
已经有13人回复
-
招收硕士研究生
已经有25人回复
-
物理化学论文润色/翻译怎么收费?
已经有133人回复
-
[天津]中国民航大学 招收材料类研究生
已经有0人回复
-
材料与化工专业有大量调剂指标
已经有8人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
-
085600调剂
已经有4人回复
-
浙师大化与材学院2026年有大量硕士研究生调剂名额 （线上 调剂）
已经有7人回复
-
吉林工程技术师范学院 材料与化工 （0856） 招收调剂
已经有4人回复
-
课题组(化学、化工、环境、能源、材料相关方向)欢迎你的加入
已经有8人回复
-
国家大人才课题组招收化学、材料化工类2026年调剂生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 小白求助BET分析
已经有5人回复
- 急急急急急急，TEM测试的图太模糊了，求大神帮忙分析原因！
已经有19人回复
- 帮忙看下BET结果，咋分析啊，谢谢
已经有13人回复
- 工作还是怎样？请大神帮忙分析分析。
已经有6人回复
- BET 吸脱附曲线分析，求大神帮忙
已经有6人回复
- BET数据报告单出来了 怎么处理
已经有7人回复
- BET测试，关于孔径分布的计算问题
已经有4人回复
- 请教SBA-15及其复合材料的氮气吸附结果分析
已经有3人回复
- 一篇很不错的关于BET、BJH、H-K、T-Plot等理论模型的PPT
已经有262人回复
- BET 孔径分布图分析
已经有10人回复
- 2014年考研 想考南京大学环境工程 望大神指教
已经有6人回复
- 帮忙分析一下等温吸脱附曲线
已经有10人回复
- 求各位大虾对我做的氮气吸附曲线分析一下，万分感谢！
已经有11人回复
- 请问，如何在BET实验数据中寻找孔体积，平均孔径和计算孔隙率？希望哪位大神解答。
已经有16人回复
- 紧急求助！关于BET 氮气吸脱附曲线的分析
已经有9人回复
- 请教碳材料的氮气吸附脱附曲线分析！请各位大神不吝赐教！~~
已经有5人回复
- 【请教】纳米材料BET结果分析
已经有18人回复
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
fbfeng_1988(jiangyun2代发): 金币+1, 谢谢回帖交流，欢迎常来~ 2014-04-23 12:22:38
cxqtitan: 金币+1, 谢谢交流 2014-04-24 07:59:48
fbfeng_1988(jiangyun2代发): 金币+9 2014-04-25 16:52:01
fbfeng_1988(jiangyun2代发): 金币+1, 谢谢回帖交流，欢迎常来~ 2014-04-23 12:22:38
cxqtitan: 金币+1, 谢谢交流 2014-04-24 07:59:48
fbfeng_1988(jiangyun2代发): 金币+9 2014-04-25 16:52:01
|
这都是孔径分布图，我估计你都是用脱附曲线去画的图，可以的话建议你把等温吸脱附曲线贴出来，以便进一步分析。 第一个图和第三个图来看，4个样的总体孔径分布情况是差不多的，基本是大孔，只是从上往下孔的数量有所不一样，黑线所带表的孔要相对于其他的要多些。 第二个图是介孔，最高峰对应的地方就是最可几孔径，说明这块的孔比较集中。你这个孔是均匀孔。也就是孔道比较集中在5nm左右，其他范围的孔径就很少。 |
2楼2014-04-23 09:28:31
fbfeng_1988
金虫 (职业作家)
- 应助: 10 (幼儿园)
- 金币: 623.5
- 散金: 3537
- 红花: 27
- 帖子: 3240
- 在线: 368.4小时
- 虫号: 1824229
- 注册: 2012-05-18
- 性别: GG
- 专业: 工程地质学
3楼2014-04-23 16:15:16
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
，明晚吧 4楼2014-04-23 18:25:47
fbfeng_1988
金虫 (职业作家)
- 应助: 10 (幼儿园)
- 金币: 623.5
- 散金: 3537
- 红花: 27
- 帖子: 3240
- 在线: 368.4小时
- 虫号: 1824229
- 注册: 2012-05-18
- 性别: GG
- 专业: 工程地质学
5楼2014-04-23 19:33:09
6楼2014-04-23 22:26:15
fbfeng_1988
金虫 (职业作家)
- 应助: 10 (幼儿园)
- 金币: 623.5
- 散金: 3537
- 红花: 27
- 帖子: 3240
- 在线: 368.4小时
- 虫号: 1824229
- 注册: 2012-05-18
- 性别: GG
- 专业: 工程地质学
7楼2014-04-24 08:13:58
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
fbfeng_1988: 金币+10, ★★★很有帮助 2014-04-25 18:56:38
fbfeng_1988: 金币+10, ★★★很有帮助 2014-04-25 18:56:38
|

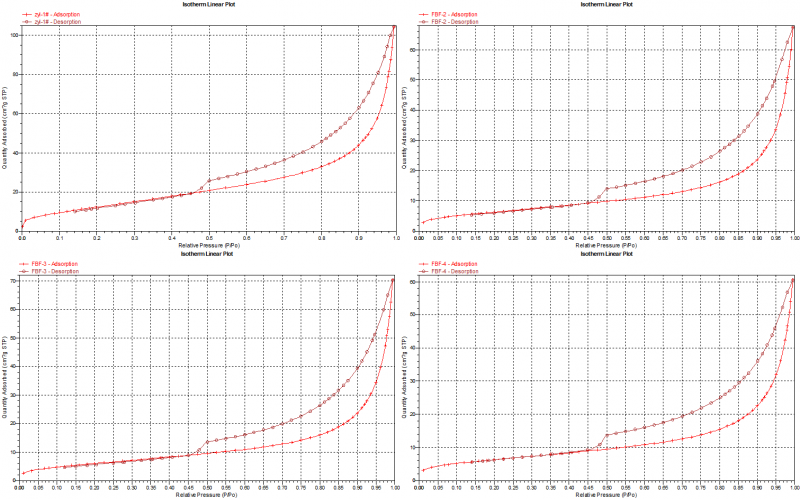

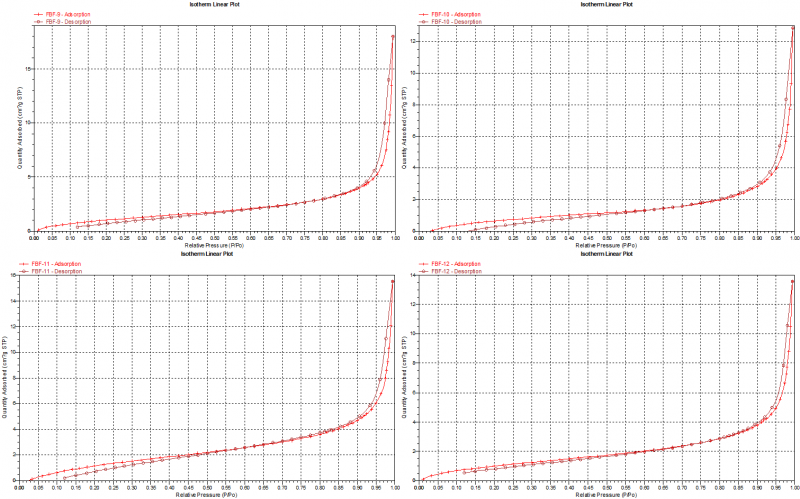

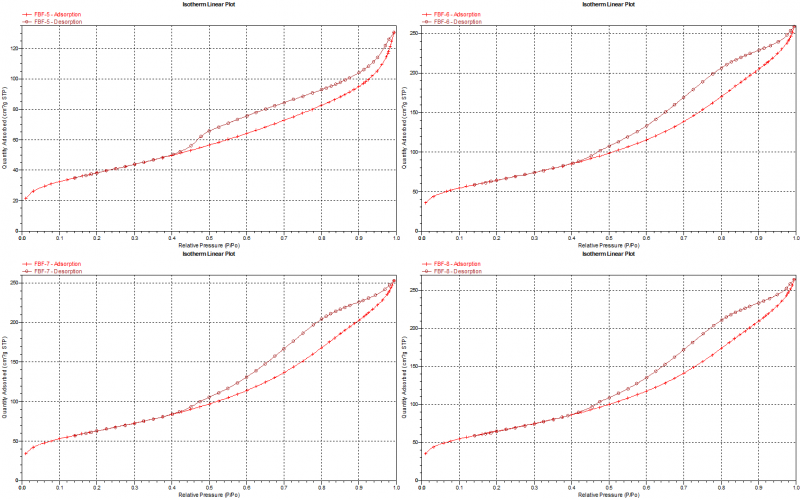

不好意思，昨晚忘了这事了 第一组四个图，从图来看，其实差不多。孔分布，回滞环等基本类型，这也说明他们的孔分布也是比较类似的，这个和你第一次发的孔径分布图对应，基于在3.6nm处出的峰，正如楼上兄弟所说，估计是假峰（用脱附支的时候多半会出现这样的情况）。同时，由于吸附量其实都不算大，说明孔容不大，孔也不是很多。他们不同的是，第一个图的吸附量明显要比其他三个的要多些，可能是材料的孔多些（不管是间隙孔还是材料自身的孔）。这个可以结合你画的孔径分布图来看。 第二组图，4个样也都差不多，基本都是介孔，还有部分的大孔存在。这个判断依据主要是：中高压区回滞环明显，吸附量增加明显。说明是有介孔的，高压区有往上走的趋势，说明是有大孔的。再从孔径分布曲线来看，材料主要集中地孔在大概10nm（峰所对应的孔径）左右，孔径分布比较集中。相比于10nm的孔，其他区域的孔就很少了。 第三组图，先不说曲线的问题。这四个材料都是非多孔材料，高压区之所以出现吸附量上升，估计是间隙孔造成。同时他们的比表面积不大。孔体积也很小，一定程度上也说明孔少，如果要表征其没有孔或者很少孔的话，我倒是建议你孔径分布曲线用dv/dD好些。 但是，第三组图都是有错误的，脱附曲线不应该和吸附交叉。这多半是样品称量太少造成，建议称样量不低于1g吧。 |
8楼2014-04-25 08:22:56
fbfeng_1988
金虫 (职业作家)
- 应助: 10 (幼儿园)
- 金币: 623.5
- 散金: 3537
- 红花: 27
- 帖子: 3240
- 在线: 368.4小时
- 虫号: 1824229
- 注册: 2012-05-18
- 性别: GG
- 专业: 工程地质学
9楼2014-04-25 19:02:53
