[求助] 关于多孔介质区域内部边界条件设置 已有3人参与

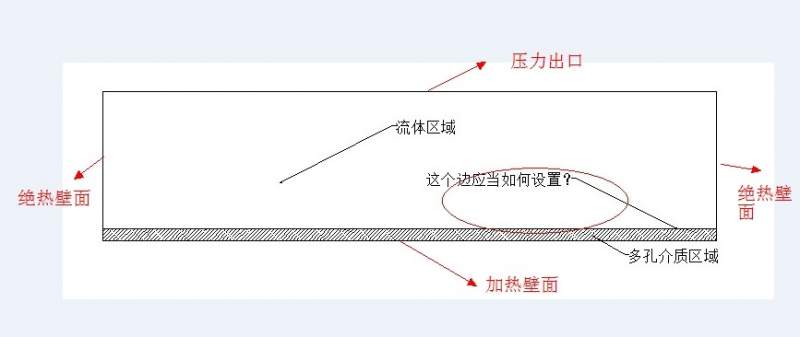

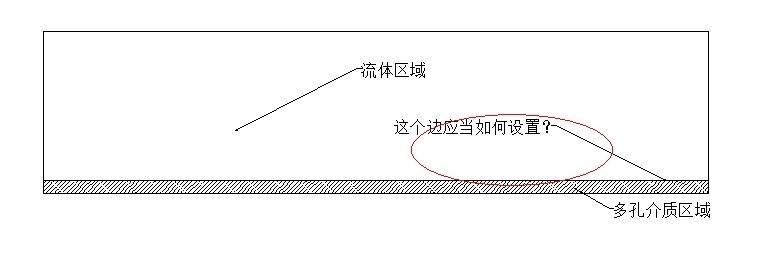

在模拟气液在多孔介质内传热时，发现多孔区域内的气体无法进入流体区域内，见下图，请问多孔区域和流体区域接触的那条边该如何如设置？

关于多孔介质区域内部边界条件设置


关于多孔介质区域内部边界条件设置-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-23 14:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

6863523

金虫 (正式写手)
引用回帖:
3楼: Originally posted by xls2088 at 2014-03-24 10:22:37
在加热壁面和流体区域加入多孔介质，但多孔上部的界面该如何设置呢

...

fluent中的boundary condition也贴出来，看一下；另外你起始时的状态，说明一下，如气液怎么规划的等等
赞一下(1人) 回复此楼
循序渐进
4楼2014-03-24 15:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6863523

金虫 (正式写手)
另外，如果想模拟多孔介质表面的蒸发冷凝，建议去编程，对相变界面考虑质量和能量守恒；直接施加porous-jump之类的边界条件，模拟出的结果是不能接受的（多孔介质里面应当只有流体，非多孔介质区域应只为蒸汽；虽然现在实验上观察到多孔介质中有气泡产生，但那是在沸腾换热条件下实现的；而对于常温，不存在沸腾换热时，多孔介质中理论上讲是不应存在气泡滴）
个人见解，有不妥之处，欢迎指正
赞一下(1人) 回复此楼
循序渐进
14楼2016-03-08 23:09:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

6863523

金虫 (正式写手)
把你设的边界条件贴出来
赞一下 回复此楼
循序渐进
2楼2014-03-23 22:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xls2088

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 6863523 at 2014-03-23 22:13:03
把你设的边界条件贴出来

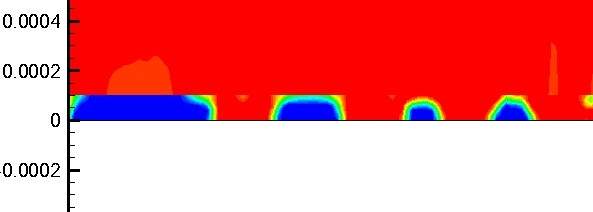

在加热壁面和流体区域加入多孔介质，但多孔上部的界面该如何设置呢
关于多孔介质区域内部边界条件设置-2
赞一下 回复此楼
3楼2014-03-24 10:22:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xls2088

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 6863523 at 2014-03-24 15:43:39
fluent中的boundary condition也贴出来，看一下；另外你起始时的状态，说明一下，如气液怎么规划的等等...

初始状态下，三分之二区域为液相区域，三分之一为空气，boundary condition 主要是包括液体区域，多孔区域，加热壁面，请问液相和多孔交界面怎么设置呀
赞一下 回复此楼
5楼2014-03-24 18:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6863523

金虫 (正式写手)
引用回帖:
5楼: Originally posted by xls2088 at 2014-03-24 18:58:29
初始状态下，三分之二区域为液相区域，三分之一为空气，boundary condition 主要是包括液体区域，多孔区域，加热壁面，请问液相和多孔交界面怎么设置呀...

设为porous-jump类型，相关参数得自己确定
赞一下 回复此楼
循序渐进
6楼2014-03-24 19:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xls2088

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 6863523 at 2014-03-24 19:55:57
设为porous-jump类型，相关参数得自己确定...

请问interior和porous  jump有什么区别 ？
赞一下 回复此楼
7楼2014-03-24 20:01:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寰宇妖星123

银虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
interior用于两个区域的界面处，将两个区域隔开，只需选定界面，不许其他设置；porous-jump用于模拟速度和压降均为已知的薄膜，其本质是内部单元区域中的多孔介质模型的一维化。通常情况第二种收敛性好，建议采用
赞一下 回复此楼
讨论更有助于提升！
8楼2014-03-25 09:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xls2088

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 寰宇妖星123 at 2014-03-25 09:40:25
interior用于两个区域的界面处，将两个区域隔开，只需选定界面，不许其他设置；porous-jump用于模拟速度和压降均为已知的薄膜，其本质是内部单元区域中的多孔介质模型的一维化。通常情况第二种收敛性好，建议采用

谢谢你的回答   我现在开始的时候  设置的是interior   但出现的云图  经后处理后   发现气泡在多孔区域内形成矩形状，不能从边界逸出，请问这个是怎么回事？谢谢了
赞一下 回复此楼
9楼2014-03-25 10:28:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx晴天

新虫 (初入文坛)
楼主这个问题解决了吗？我也在做这个，不知道边界如何设定？
赞一下 回复此楼
10楼2014-04-03 12:10:14
