[求助] fluent模拟冷热流体换热出现问题,求大神指导!!!

问题是冷流体和热流体中间夹着一个板,要模拟流体换热的温度场,冷流体和热流体与板的交界面现在都能够设成coupled了,使用湍流K-E模型,除了边界条件其他基本是默认设置。

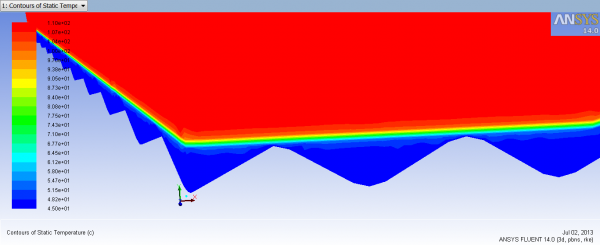

迭代1000多步,结果温度场无变化,只有板的温度场有些层次,如下:
http://bcs.duapp.com/emuchnet/2013/0702/w245h2465726_1372754097_319.png

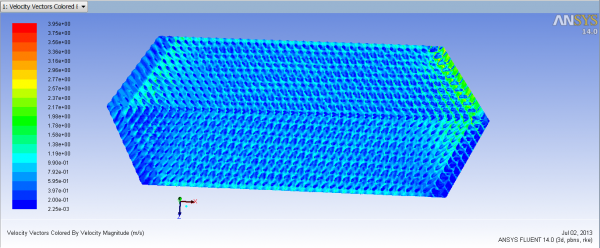

但是速度场看上去是正常的,也有可能我看不出来哪里不正常,如下:
http://bcs.duapp.com/emuchnet/2013/0702/w242h2465726_1372754154_555.png
跪求大神,为什么温度场木有变化呀!~~~
fluent模拟冷热流体换热出现问题,求大神指导!!!


fluent模拟冷热流体换热出现问题,求大神指导!!!-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)

★
感谢参与,应助指数 +1
1592203609: 金币+1, 应助指数-1, 非应助帖勿选应助 2013-07-03 00:23:28
源文件发上来看看吧。
身邪不怕影子正,上梁何惧下梁歪。
2楼2013-07-02 19:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cae9219

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流! 2013-07-04 22:24:23
你中间的板材料是什么?从你的结果上看,换热过程都被板子阻挡了,很可能是你中间板子的导热系数太小了,起了绝热作用。
3楼2013-07-03 11:42:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomaszj

铜虫 (初入文坛)

这是我的源文件  计算结果  谢谢啦
4楼2013-07-10 12:58:57
