[求助] 接触fluent时间很短。。弱弱的问几个问题 希望有大神解答

本人接触fluent2周不到的时间
现在我想做一个埋设再土壤中的管道的泄漏的模拟
管道的压力 温度 速度 还有土壤中扩散的现象

但是目前出现几个问题
1 本人用2d 土壤设成solid 管道设成fluid 泄漏口设置成outflow（默认值）
但是一跑残差就出错见图

2若是设置重力。。有木有高手请教下怎么设置


3若是用3D管道的建模  管壁的厚度 压力怎么设置

4管道外包裹一层保温层  考虑的温度主要有管内温度 管壁温度 保温层温度 土壤温度
这应该用什么模型考虑？怎么设置？

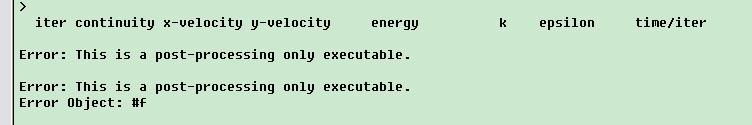

错误提示1

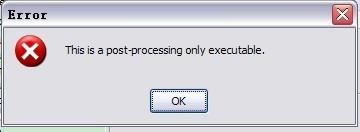

错误提示2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-30 16:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
御剑江湖: 金币+3, 谢谢回帖 2012-05-31 11:56:49
个人感觉这个模型挺复杂的，可以把土壤设置成多孔介质模型，这样泄露的流体才能通过，肯定不能用solid的，流体没法漏出去，具体怎么扩散也不是很清楚，你还是多查查文献吧，看看有人做过类似的模拟吗。泄漏口不应该设置为outflow，直接做一个出口，什么都不用设，默认为内部面，流体可以通过这个进入土壤的多孔介质中，然后，出口在土壤的外侧区域。不过有个坏处，就是多孔介质模型多用来指定某方向的流通性，具体看下help。做模拟的开始需要简化下吧，壁厚、重力先不用考虑了。还是感觉不是很简单，楼主加油啊，还有看看是否能用其他的vof、dpm等多相模型考虑下。
赞一下(1人) 回复此楼
天空不留下我的痕迹，我却已经飞过
3楼2012-05-31 09:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chenzhan118

金虫 (小有名气)
★
御剑江湖: 金币+1, 谢谢回帖 2012-05-31 11:56:36
换个模型试试···
赞一下 回复此楼
2楼2012-05-31 08:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
御剑江湖: 金币+1, 谢谢回帖 2012-05-31 11:56:55
错误提示的1和2都是同一个。
LZ在启动FLUENT的时候勾选了PRE/POST ONLY选项，这个设置是不加载求解程序的，只是加载前处理后处理程序。
赞一下 回复此楼
4楼2012-05-31 11:00:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maw122

银虫 (小有名气)
★
御剑江湖: 金币+1, 谢谢回帖 2012-05-31 11:57:02
这东西不好做，做出来精度也很难保证
赞一下 回复此楼
5楼2012-05-31 11:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是個電阻

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by zjzsdu at 2012-05-31 09:56:45
个人感觉这个模型挺复杂的，可以把土壤设置成多孔介质模型，这样泄露的流体才能通过，肯定不能用solid的，流体没法漏出去，具体怎么扩散也不是很清楚，你还是多查查文献吧，看看有人做过类似的模拟吗。泄漏口不应该 ...

如果做成3D呢？当初就是听一个大神的说是土壤做成多孔介质。。。。但是大神是要收费的。。。我实在百思不得其解。。。。。。只能来求助了
赞一下 回复此楼
6楼2012-05-31 12:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是個電阻

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by maw122 at 2012-05-31 11:51:54
这东西不好做，做出来精度也很难保证

实在想不到再怎么做 了  但是一定要模拟泄漏的主要
赞一下 回复此楼
7楼2012-05-31 12:08:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是個電阻

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by cheersend at 2012-05-31 11:00:00
错误提示的1和2都是同一个。
LZ在启动FLUENT的时候勾选了PRE/POST ONLY选项，这个设置是不加载求解程序的，只是加载前处理后处理程序。

拿怎么解决。。。。囧。。
回复此楼
8楼2012-05-31 12:08:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
引用回帖:
8楼: Originally posted by 是個電阻 at 2012-05-31 12:08:45
拿怎么解决。。。。囧。。...

启动的时候不勾呗
赞一下 回复此楼
9楼2012-05-31 12:15:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuyanmei
★
xiegangmai: 金币-1, 专业版交流贴，请勿灌水！ 2012-06-01 00:12:31
10楼2012-05-31 12:32:43
