小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » Fluent模拟板式换热器
81/1返回列表
查看: 2164  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

thomaszj

铜虫 (初入文坛)

[求助] Fluent模拟板式换热器

我们画的是冷热流体流道，中间是一个面。如何设置中间面的边界条件才能实现上下流体换热。求大神答复:tiger1http://muchong.com/bbs/images/smilies/tiger/16.gif6:
Fluent模拟板式换热器
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-08 15:15:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

931119806

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-09 08:59:38
设置壁面时，只设置中间壁面为wall，再把其他的进口、出口、re leng 流道设置一下就行了，其他的不设的都默认为壁面了
赞一下 回复此楼
2楼2013-06-09 08:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-11 19:55:23
把中间设置为wall
设好传热系数这些参数，英爱是可以换热的
赞一下 回复此楼
一坨
3楼2013-06-09 09:45:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomaszj

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 931119806 at 2013-06-09 08:53:02
设置壁面时，只设置中间壁面为wall，再把其他的进口、出口、re leng 流道设置一下就行了，其他的不设的都默认为壁面了

谢谢大神呀~我试了试 还是不行呢，固体和液体的交界面点击之后在同一个位置会出现重叠的两个面，也就是说我按住shift能够在相同的地方点击2次，点选到两个面。设置成wall后fluent中显示wall以及wall：010。ps我是用solidwork画的图，冷热流到和板绝对是紧贴在一起的~ 大神求救啊
赞一下 回复此楼
4楼2013-06-11 20:59:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomaszj

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by thomaszj at 2013-06-11 20:59:25
谢谢大神呀~我试了试 还是不行呢，固体和液体的交界面点击之后在同一个位置会出现重叠的两个面，也就是说我按住shift能够在相同的地方点击2次，点选到两个面。设置成wall后fluent中显示wall以及wall：010。ps我是用 ...

啊~~打错了 是液体和液体的交界面~~~
赞一下 回复此楼
5楼2013-06-11 21:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomaszj

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 深表无赖 at 2013-06-09 09:45:28
把中间设置为wall
设好传热系数这些参数，英爱是可以换热的

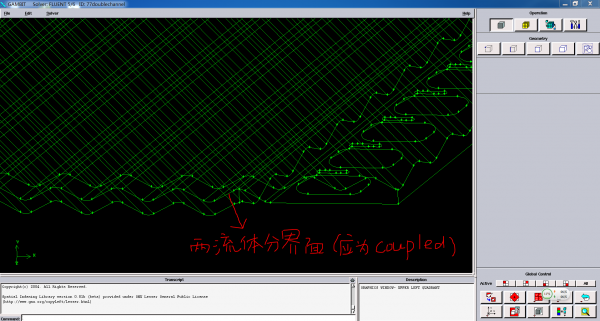

可是我建立模型之后，导入Gambit里选取固体和液体的交界面点击之后在同一个位置会出现重叠的两个面······这是怎么回事啊？
赞一下 回复此楼
6楼2013-06-13 08:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
★ ★
臭水沟: 金币+2, 谢谢交流~ 2013-06-14 20:06:17
引用回帖:
6楼: Originally posted by thomaszj at 2013-06-13 08:26:37
可是我建立模型之后，导入Gambit里选取固体和液体的交界面点击之后在同一个位置会出现重叠的两个面······这是怎么回事啊？...

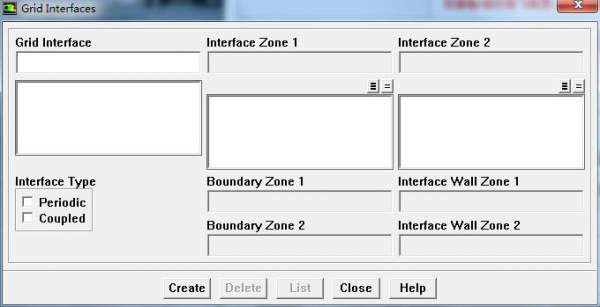

define>grid interface ,弹出的框框里边，应该是有wall 和wall：010 两个面，选中他两个，单击creat
Fluent模拟板式换热器-1
grid interface.jpg
赞一下(1人) 回复此楼
一坨
7楼2013-06-13 08:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thomaszj

铜虫 (初入文坛)
引用回帖:
7楼: Originally posted by 深表无赖 at 2013-06-13 08:33:54
define>grid interface ,弹出的框框里边，应该是有wall 和wall：010 两个面，选中他两个，单击creat

grid interface.jpg
...

跪谢大神啊~~目前是COUPLE可以选择了，而且能收敛了，但是算出来只能出现温度场，速度场和压力场都木有变化呀~~继续研究~~
赞一下 回复此楼
8楼2013-06-14 10:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
