ruyang1988金虫 (小有名气)
|
[求助]
应力应变曲线拟合求助 已有1人参与
|

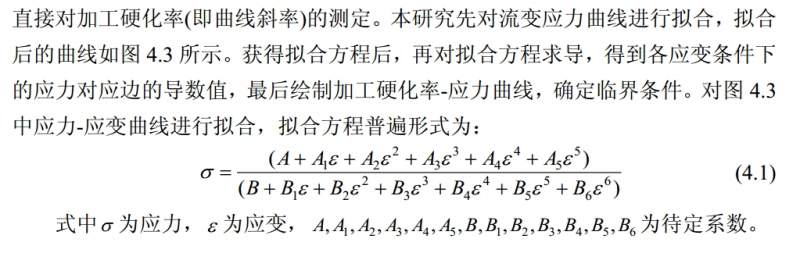

 在用origin做出应力应变曲线之后，如何用图片中所示的方程进行拟合，求助! |
回复此楼» 收录本帖的淘帖专辑推荐
 金属力学性能 |
» 猜你喜欢
极片模切机怎么选？锂优一篇讲清精度、工艺与选型逻辑
已经有0人回复
-
分析位错线
已经有5人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有113人回复
-
337一志愿华南理工材料求调剂
已经有1人回复
-
深圳锂优细讲：锂电叠片机工艺与选型
已经有0人回复
-
锂优深度解析：电池封口机如何全方位保障电池密封性能
已经有0人回复
-
材料366，求211调剂
已经有2人回复
-
求调剂推荐 材料 304
已经有21人回复
-
Bi离子和稀土离子共掺杂 随稀土掺杂增加，稀土发射峰增强，这样是能量传递了吗？
已经有0人回复
-
296材料专硕求调剂
已经有22人回复
-
锂优电池测试仪如何实现电池性能检测的精准性与可靠性
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Origin处理拉伸曲线！求大神解决
已经有8人回复
- 电阻-应力（应变）曲线拟合
已经有5人回复
- 工程应力应变曲线如何找屈服应力点
已经有9人回复
- 求助牛人分析加工硬化曲线
已经有26人回复
- abaqus如何绘制真应力真应变曲线
已经有10人回复
- 内应力与应变的关系 求助
已经有11人回复
- 求应力-应变曲线分析
已经有8人回复
- 泡沫金属的应力-应变曲线
已经有4人回复
- 请教如何计算应力-应变曲线下的面积
已经有19人回复
- 请教如何计算应力-应变曲线下的面积。
已经有13人回复
- 应力应变拉伸曲线的处理
已经有8人回复
- 拉伸应力应变曲线
已经有26人回复
- 应力应变曲线为什么是这样的？
已经有4人回复
- 关于工程应力应变曲线换算成真实应力应变曲线的问题...
已经有12人回复
- 【求助】DMA 应力应变曲线中应变从负值开始是什么原因？？？
已经有9人回复
- 【求助】低碳钢动态再结晶 应力应变曲线求教
已经有6人回复
- 【求助】平面应力和平面应变的本质区别是什么？
已经有7人回复
- 【求助】如何根据应力应变曲线得到屈服强度
已经有3人回复
- 【求助】为什么此拉伸应力-应变曲线如此怪异？
已经有25人回复
- 【求助】关于钢的应力-应变曲线图
已经有10人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ruyang1988: 金币+5, ★★★很有帮助, 这个方法试过，跟您说的差不多，在origin中，待定系数要自己输入，让后在优化 2014-03-07 09:15:36
ruyang1988: 金币+5, 谢谢 在1stopt 软件中已解决 2014-05-24 16:19:46
感谢参与，应助指数 +1
ruyang1988: 金币+5, ★★★很有帮助, 这个方法试过，跟您说的差不多，在origin中，待定系数要自己输入，让后在优化 2014-03-07 09:15:36
ruyang1988: 金币+5, 谢谢 在1stopt 软件中已解决 2014-05-24 16:19:46
|
origin本身具有编写拟合方程的能力。 可以使用用户自定义公式进行拟合。 过程如下： （1）打开主工具栏中analysis的non-linear curve fit....,这时会出来一个选择公式界面。 （2）选择编辑公式，需要你提供公式名称以供系统保存；还要提供参数的个数及主变量及因变量符号。 （3）按你需要的公式写在编辑框内，注意千万别写错了。写完后按save进行保存。 （4）现在开始拟合：在action中选dataset，提供主变量和因变量的一些相关参数。 （5）在action中选simulate，在参数中填上你根据数据及其它一些条件确定的粗略的初始参数以及拟合起始点的位置及拟合点数，然后按下create curve就会在图上出现一条拟合曲线，但这往往与期望值差距较大，因此接下来需要进行参数优化。 （6）参数优化采用试错法，根据曲线形状逐渐改变参数，注意，多参数时改变任何一个参数都会改变曲线形状，因此可以一次变一个参数，直到达到满意的形状。 （7）在action中选fit，按下Chi-sqr和10-lit。 （8）在action中选results，按下param worksheet生成拟合曲线及数据。此时可以关闭拟合界面。 （9）在图左上角右键点1，选add/remove plot，将多余的曲线删除，将nlsf系列曲线留下。拟合数据可在param worksheet中看到。 |
2楼2014-03-06 09:31:07
3楼2021-06-10 08:20:31
