| 查看: 660 | 回复: 0 | |||
[交流]
钽基超高温碳化物规模化合成 开启极端材料新时代
|
|

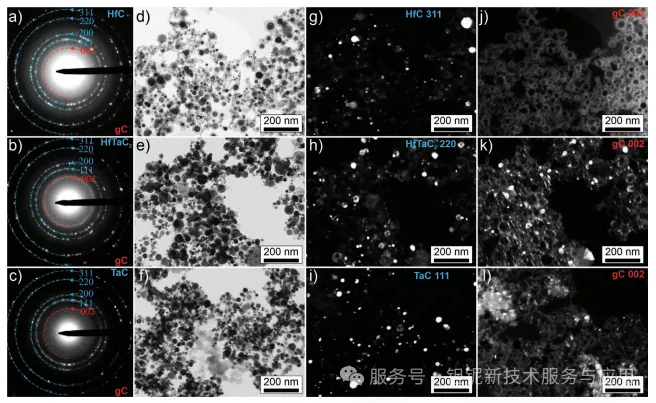

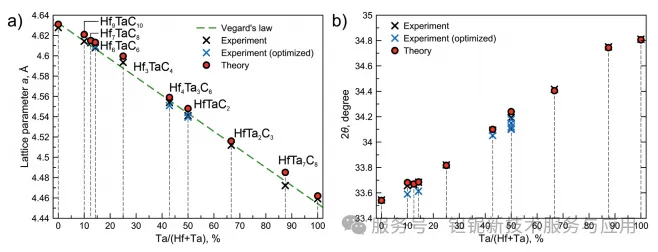

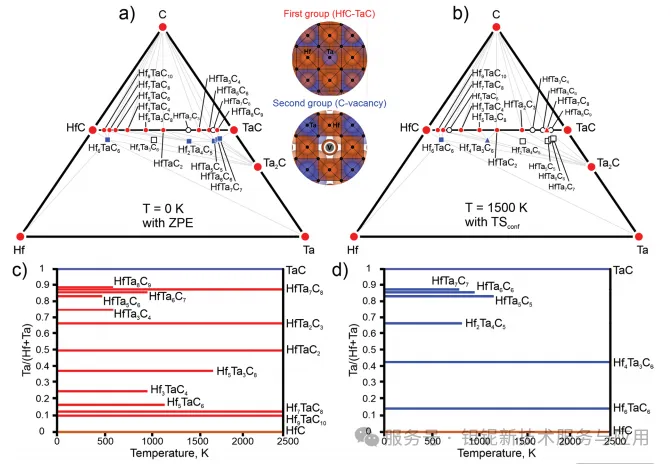

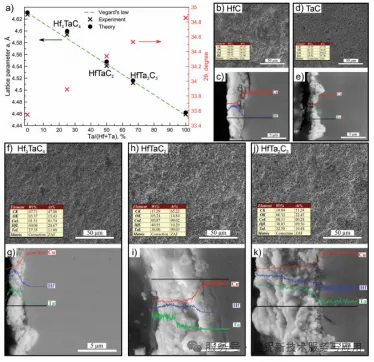

在航空航天、核能、国防军工等领域，能承受超高温、强腐蚀、高磨损的材料一直是核心关键。钽（Ta）作为难熔金属中的核心材料，其碳化物更是撑起了超高温材料的性能天花板，全新铪‑钽‑碳（Hf‑Ta‑C）三元碳化物规模化合成技术，让钽基材料实现工程化应用突破。 1 钽：超高温碳化物的核心元素 过渡金属碳化物是工业界最重要的耐高温材料家族，而碳化钽（TaC）凭借三大优势，成为 Hf‑Ta‑C 体系中不可替代的核心： 1. 熔点极高：TaC 熔点接近4000℃，与 HfC 并列已知最高熔点材料 2. 结构适配：与HfC同为NaCl型（B1）晶体结构，可无限互溶形成单相固溶体 3. 原子易混合：TaC中金属空位形成能仅3.5 eV，远低于HfC的 9.3 eV，材料更均匀稳定 研究证实，Ta含量直接决定Hf‑Ta‑C体系的熔点、硬度与高温稳定性，其中Ta₀.₈₀Hf₀.₂₀C组分实测熔点高达4200K，是目前已知最耐高温的材料之一。 2 Hf‑Ta‑C体系：钽主导的两类稳定碳化物 通过结构预测与实验合成，在Hf‑Ta‑C三元体系中得到两大类稳定化合物，全部以钽为关键调控组分： 1. 第一类：HfC‑TaC固溶体（x+y=z） 代表物相：Hf₉TaC₁₀、Hf₇TaC₈、Hf₃TaC₄、HfTaC₂、HfTa₂C₃、HfTa₇C₈ 结构特征：标准NaCl型晶体结构，无碳空位，高温稳定性优异。 2. 第二类：非化学计量比缺碳相（x+y≠z） 代表物相：Hf₄Ta₃C₆、Hf₆TaC₆ 结构特征：晶格存在有序碳空位，构型熵更高，超高温工况下稳定性更强。 图片 图1：Hf‑Ta‑C三元相图（0 K与1500 K）红色为热力学稳定相，蓝色为亚稳定相，三角形为构型熵稳定相，钽含量越高，材料高温稳定区间越宽。 1c、1d：组分‑温度相图含钽化合物可稳定保持到2500 K 以上，远超常规高温陶瓷。 3 等离子动力学规模化合成技术 传统难熔碳化物制备依赖真空烧结，成本高、难以大面积成膜。本研究采用等离子动力学合成法，实现工程化突破： • 常压氩气环境，无需高真空，制备成本大幅降低 • 超高速结晶，冷却速率10⁸–10¹¹ K/s，可锁定非平衡相 • 同步制备纳米粉体与表面涂层，适配多种应用场景 • 成分精准可控，通过原料配比直接定制目标物相 以 HfTaC₂合成为例，核心反应式： 4HfO₂ + 2Ta₂O₅ + 17C = 4HfTaC₂ + 9CO₂↑ 4 材料微观结构与钽的调控作用 1. 晶格常数随钽含量线性变化 图片 图 2：晶格常数 a 与主衍射峰 2θ 随 Ta 含量变化。 实验值与理论计算高度吻合，Ta 含量升高，晶格常数从 4.6277 Å 线性降至 4.4590 Å，符合 Vegard 定律，证明单相固溶体成功合成。 2. TEM 微观形貌 图片 图3：HfC、HfTaC₂、TaC的TEM与SAED 图。 • 颗粒尺寸集中在50–70 nm，粒径分布均匀。 • 材料结晶度高，清晰呈现立方晶格条纹。 • 多余碳以石墨壳包裹，提升材料烧结活性。 • 选区电子衍射呈现完整多晶环，对应钽基碳化物标准晶面。 3. 涂层微观形貌 图片 图4：Hf‑Ta‑C涂层SEM表面与截面图。 • 涂层厚度2–10μm，与基底结合紧密。 • 无明显过渡层，界面结合力强。 • 晶粒均匀，适用于抗烧蚀、耐磨防护场景。 5 钽基碳化物核心性能 1. 力学性能 • 纳米硬度：16–30 GPa • 杨氏模量：160–300 GPa • HfTa₂C₃涂层实测硬度：16.2±3.5GPa，远高于常规金属基底 性能强化源于钽与铪原子的固溶强化效应，大幅提升材料硬度与强度。 2. 热稳定与抗氧化性能 图5：TG‑DTG‑DSC‑MS热分析曲线。 材料热行为分为三个阶段： 1. ≤200℃：脱除表面吸附水，轻微失重。 2. 400–600℃：氧化生成 HfO₂、Ta₂O₅，明显增重。 3. 600–800℃：游离碳氧化生成 CO₂，再次失重。 核心结论：钽含量越高，氧化膜越致密，高温防护能力越强。 6 钽在超高温材料中的不可替代价值 1. 熔点上限：TaC是最高熔点材料之一，与 HfC复配可突破4200K。 2. 结构兼容：与HfC晶体结构一致，可实现全比例固溶，无成分限制。 3. 工艺适配：降低原子扩散势垒，让非化学计量比结构更容易合成。 4. 性能全面：同时具备高硬度、高耐磨、耐高温、抗氧化特性。 5. 工程可行：支持规模化制备粉体与涂层，满足工业应用需求。 7 钽基碳化物应用前景 1. 航空航天：发动机热端部件、高超声速飞行器防热涂层。 2. 核能领域：先进反应堆耐高温结构件、包壳材料。 3. 国防军工：高速装备抗烧蚀结构部件。 4. 高端制造：超硬耐磨刀具、精密模具。 5. 电子器件：高温电极、扩散阻挡层。 钽是决定超高温材料性能上限的核心元素，Hf‑Ta‑C三元碳化物的规模化合成与涂层化，让钽基材料真正走向工程应用。在高端制造与极端环境材料领域，钽基超高温碳化物将成为下一代核心材料，支撑更多关键技术突破。     |
回复此楼» 猜你喜欢
有没有友友懂埃洛石复合聚合物电解质呀
已经有1人回复
-
大连大学-贵州省煤炭洁净利用重点实验室联合培养研究生 化学5人+环境工程7人
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有108人回复
-
如何提高氢氧化金沉淀率
已经有0人回复
-
新加坡南洋理工大学NTU诚招电池相关方向博后
已经有24人回复
-
求Journal of Environmental Chemical Engineering的参考文献格式-Endnote
已经有4人回复
-
800摄氏度下薄膜电导率测量
已经有2人回复
-
九水硝酸铁作为碳前驱体石墨化催化剂的制备求助
已经有0人回复
-
碳材料在水中无法分散，如何在不改性的情况下使其在水中均匀分散
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
