半导体能带图怎样画
|

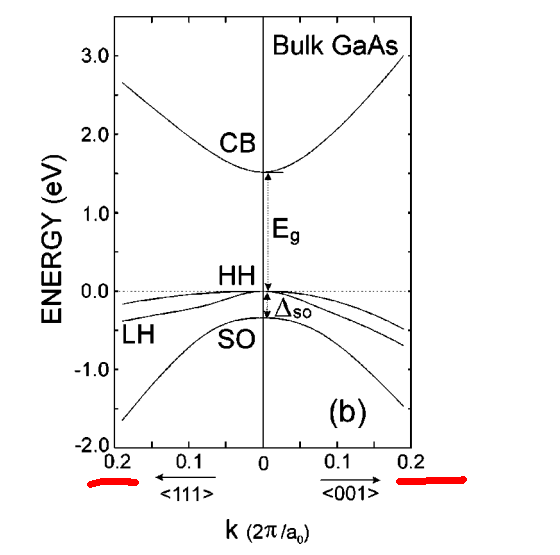

如果所示，半导体的能带图，一个Y轴和2个X轴，原点左边是0.2-0，右边是0-0.2。X轴原点左右两边的取值都是正直，2个图形公用一个Y轴。是不是要现分别画出两个图然后，拼在一起。如果是这样，那么左半边的图形怎么画，需要什么操作，旋转还是什么，望指点 Unnamed QQ Screenshot20131224135353.png |
回复此楼» 猜你喜欢
材料学硕333求调剂
已经有3人回复
-
289求调剂
已经有7人回复
-
收08调剂生
已经有6人回复
-
材料专硕找调剂
已经有5人回复
-
085602 289分求调剂
已经有5人回复
-
化工专硕求调剂
已经有3人回复
-
274求调剂
已经有5人回复
-
调剂
已经有3人回复
-
08工学调剂
已经有15人回复
-
招08考数学
已经有16人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用什么仪器可以测粉体的能带结构？
已经有8人回复
- 求助CdSe是什么型半导体？能带隙是多少？
已经有3人回复
- MS能带计算出现“另一程序正在运行”怎么回事？？--求助啊，弄了一下午都没解决啊。。
已经有16人回复
- 怎样判断导带和价带位置?
已经有9人回复
- 求助用什么软件画能带图（就是Ev和Ec的那种）
已经有5人回复
- 如何绘制费米面附近某条能带的波函数
已经有10人回复
- 下载了能带画图工具，用不了怎么回事？
已经有8人回复
- castep计算完能带之后如何挑选有用的数据画出清晰的能带图
已经有16人回复
- 半导体价带顶和能带间隙计算？
已经有10人回复
- 能带图，一条能带曲线同时穿越了价带和导带，咋回事哦？
已经有9人回复
- 半导体的能带结构求助
已经有8人回复
- 能带结构图 紧急求助
已经有20人回复
- 用CASTEP做出来的一个能带图，大家帮忙看看它的导电性
已经有21人回复
- 【求助】如何分析能带和DOS图
已经有10人回复
- 【交流】光子晶体的能带结构和半导体的能带结构
已经有13人回复
- 【求助】画能带图
已经有9人回复
- 电子结构和态密度以及能带之间有什么关系?
已经有6人回复
★ ★ ★
穿越千年: 金币+3, 感谢分享经验 2013-12-26 10:32:45
穿越千年: 金币+3, 感谢分享经验 2013-12-26 10:32:45

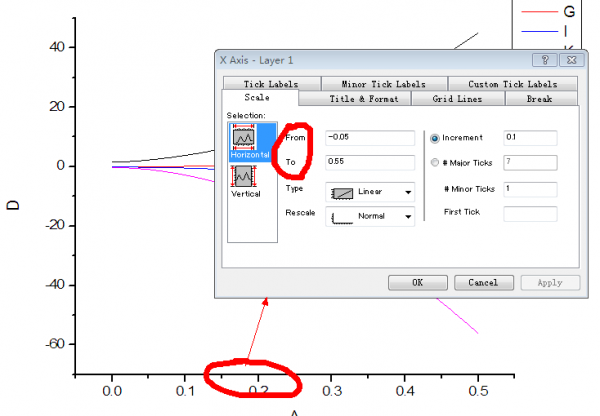

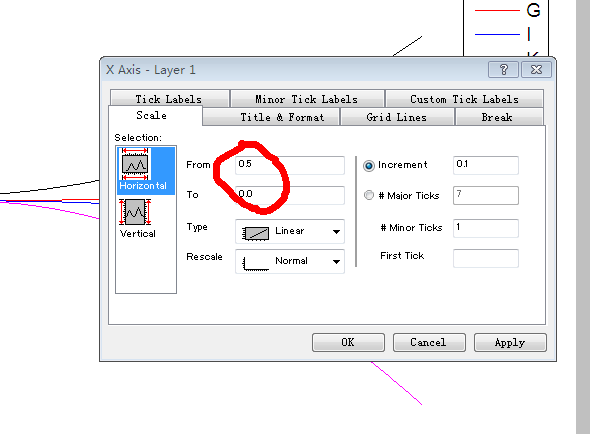

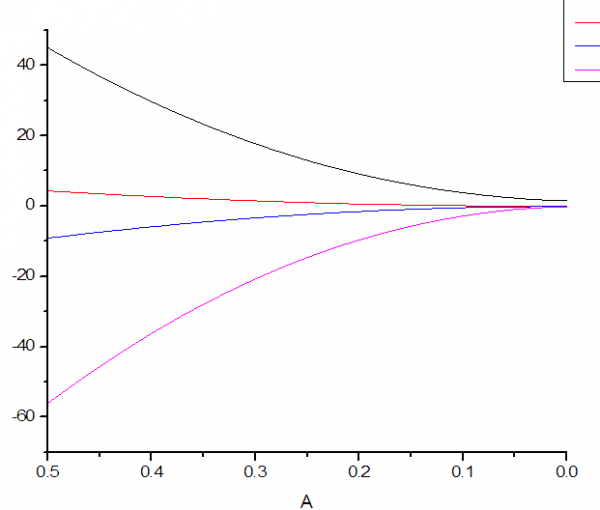

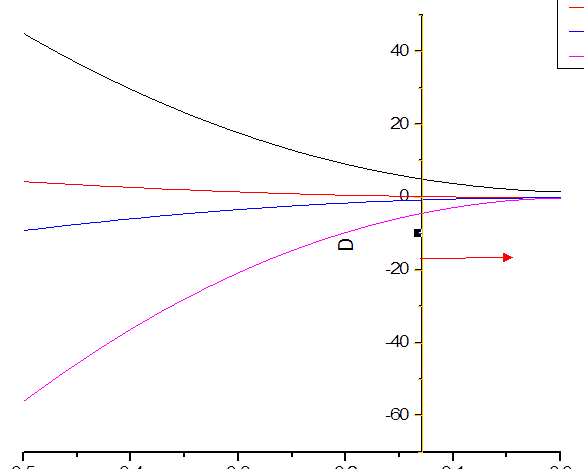

关于我自己提出的问题，我终于想明白了。自己琢磨会了，所以想分享给需要的人。见附图。用数据画出图，然后双击X轴，在弹出的对话框中将点击“scale”标签，然后在“from-to”后面将原来的从小到大，改为从大到小。如图所示。这样图就会绕Y轴反转180度。然后在用鼠标左键拖住Y轴，拖行到右侧。就Ok了 Unnamed QQ Screenshot20131225150412.png  Unnamed QQ Screenshot20131225150524.png  Unnamed QQ Screenshot20131225150621.png  Unnamed QQ Screenshot20131225150642.png  Unnamed QQ Screenshot20131225150714.png |
2楼2013-12-25 15:11:36
