[求助] 周期性边界条件添加问题

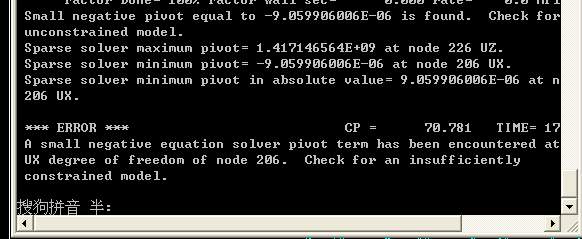

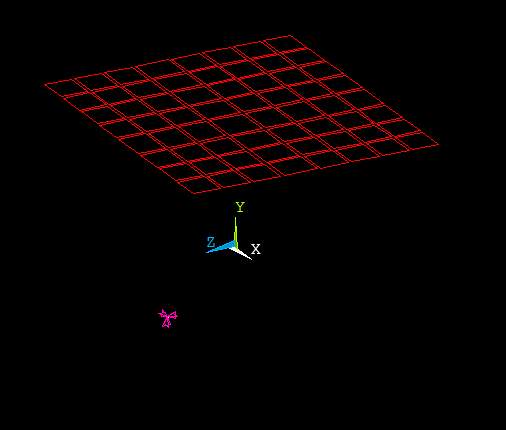

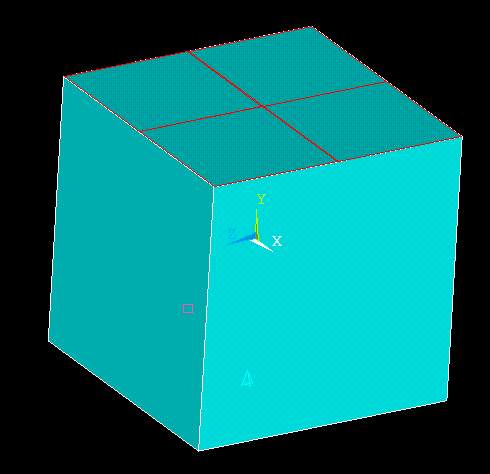

ansys中编写的周期性边界条件，验证仿真中，正方体每个侧面节点都与对应面上对应节点形成三个方向约束方程，但是为什么在计算时总是提示我侧面上某个节点UX方向自由度约束不够呢？如图，第一个是我在求解时报错，第二张图是我单选206时的约束显示，第三张图纸显示是206节点位置。请问怎么回事，大神解释下吧。
周期性边界条件添加问题


周期性边界条件添加问题-1


周期性边界条件添加问题-2
