[求助] fluent求压降，设置边界条件如何设置。

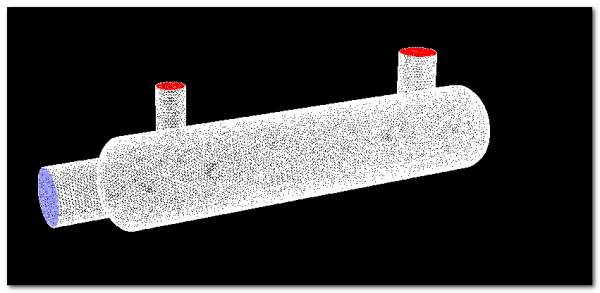

一个简单的储罐，一个进口，两个出口，希望求出两个出口的压力，从而得到进出口压降。知道进口速度192m/s，进口压力3.1MPa，两个出口的速度分别为100m/s和92m/s，如何设置边界条件，我之前设置为速度进口和自由出口，算出来结果有个出口的压力是负的，感觉有点不对。哪位大神给我点指点，怎么设置进出口的边界条件？还有就是环境压力怎么设置，是设置3.1MPa，还是0.1MPa?就这两个问题，急求。
fluent求压降，设置边界条件如何设置。



[ Last edited by j7380337 on 2013-8-21 at 08:20 ]
回复此楼

» 收录本帖的淘帖专辑推荐

fluent流动模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-21 08:19:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liufangkan

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-08-25 00:34:09
j7380337: 金币+2, ★★★★★最佳答案 2013-09-27 13:26:34
可以设置成质量出、入口试试求压降
环境参考压力就是大气压
赞一下 回复此楼
有一种生活叫奋斗,努力就有希望!
2楼2013-08-21 08:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:34:15
j7380337: 金币+2, ★★★★★最佳答案 2013-09-27 13:26:42
全部用速度边界，如果不考虑可压缩性，那参考压力可以用默认的
赞一下 回复此楼
3楼2013-08-21 09:47:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

j7380337

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 微流咨询 at 2013-08-21 09:47:47
全部用速度边界，如果不考虑可压缩性，那参考压力可以用默认的

速度边界哪个是速度出口？outflow?还是outlet-vent?
赞一下 回复此楼
4楼2013-08-21 11:07:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

j7380337

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by liufangkan at 2013-08-21 08:33:53
可以设置成质量出、入口试试求压降
环境参考压力就是大气压

质量出口是哪个呀？边界条件只有质量进口，质量出口是哪个?
赞一下 回复此楼
5楼2013-08-21 11:09:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:34:21
j7380337: 金币+1 2013-09-27 13:26:48
就是velocity-inlet，将速度方向设置为向外就是速度出口了
赞一下(1人) 回复此楼
6楼2013-08-21 16:15:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-25 00:34:29
如果你的目的仅仅是为了求压降，且里面的流体可认为是不可压缩的，那么设两个出口压力为0Pa，进口为速度进口，最后算出来的进口压力即为你想要的压降。环境压力设为该储罐实际使用中的环境压力，但这个值不会影响算得的压降
赞一下(1人) 回复此楼
7楼2013-08-21 19:45:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

j7380337

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 三个小石子 at 2013-08-21 19:45:20
如果你的目的仅仅是为了求压降，且里面的流体可认为是不可压缩的，那么设两个出口压力为0Pa，进口为速度进口，最后算出来的进口压力即为你想要的压降。环境压力设为该储罐实际使用中的环境压力，但这个值不会影响算 ...

流体是压缩空气，3.1MPa，能当不可压缩码？
赞一下 回复此楼
8楼2013-08-23 09:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

babygirls

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 三个小石子 at 2013-08-21 19:45:20
如果你的目的仅仅是为了求压降，且里面的流体可认为是不可压缩的，那么设两个出口压力为0Pa，进口为速度进口，最后算出来的进口压力即为你想要的压降。环境压力设为该储罐实际使用中的环境压力，但这个值不会影响算 ...

请问下，这样是应该测进口的总压吧？
赞一下 回复此楼
9楼2014-05-05 20:22:12
