[求助] 交界面可以设置为边界条件吗

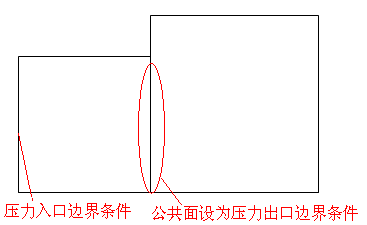

我有两个面（或者区域）连在一起共用一条边如图（图中的公共面是公共边）所示：我想把中间的公共边设为压力出口边界条件，不知道可不可行，有没有作用呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
您我都需援助，请大家献出援手！
1楼2012-04-26 11:06:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
希望有了: 金币+1, ★★★很有帮助, 谢谢，希望下次也能得到您的帮助！ 2012-04-27 09:51:14
xiegangmai: 金币+1, 谢谢参与！ 2012-04-27 23:55:56
交界面在fluent里面应该定义成interior就行
赞一下(1人) 回复此楼
格物致知专做科研
4楼2012-04-26 23:25:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ya634984094

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-04-26 22:51:30
希望有了: 金币+1, ★★★很有帮助, 谢谢，希望下次也能得到您的帮助！ 2012-04-27 09:49:25
希望有了: 金币+1, ★有帮助 2012-09-24 17:36:45
交界面如果设置为压力出口，你后面那个正方形用来干什么？而且在交界面貌似不能设置边界条件~
赞一下 回复此楼
2楼2012-04-26 11:26:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-04-26 22:51:38
同楼上，交界面不用管它。
不知道你模拟的问题是咋样的
赞一下 回复此楼
3楼2012-04-26 13:05:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
希望有了: 金币+1, ★★★很有帮助, 谢谢，希望下次也能得到您的帮助！ 2012-04-27 09:50:54
xiegangmai: 金币+1, 谢谢参与！ 2012-04-27 23:56:14
希望有了: 金币+1, ★有帮助 2012-09-24 17:36:32
不用设置，在gambit里面导出网格以后，在fluent里面交界面上的线应该是看不见的
赞一下 回复此楼
我要奋斗到底
5楼2012-04-27 09:03:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
引用回帖:
2楼: Originally posted by ya634984094 at 2012-04-26 11:26:08:
交界面如果设置为压力出口，你后面那个正方形用来干什么？而且在交界面貌似不能设置边界条件~

后面的正方形是射流区，本想在后面的正方形最右边边界设为压力出口边界条件，但对我的模型好像没有起多大的作用，就想可不可以把中间的边界设为压力出口条件。
赞一下 回复此楼
您我都需援助，请大家献出援手！
6楼2012-04-27 09:41:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

希望有了

银虫 (小有名气)
引用回帖:
3楼: Originally posted by kylafree at 2012-04-26 13:05:29:
同楼上，交界面不用管它。
不知道你模拟的问题是咋样的

就是一个喷管与射流区的模型：前面正方形代表喷管，后面正方形代表射流区。
赞一下 回复此楼
您我都需援助，请大家献出援手！
7楼2012-04-27 09:45:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ya634984094

铜虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-04-27 23:56:32
引用回帖:
6楼: Originally posted by 希望有了 at 2012-04-27 09:41:00:
后面的正方形是射流区，本想在后面的正方形最右边边界设为压力出口边界条件，但对我的模型好像没有起多大的作用，就想可不可以把中间的边界设为压力出口条件。

我也做过射流~你是想要模拟外流场还是内流场呢？你把中间设为压力出口，你后面就不能要了啊~
赞一下 回复此楼
8楼2012-04-27 09:59:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
6楼: Originally posted by 希望有了 at 2012-04-27 09:41:00:
后面的正方形是射流区，本想在后面的正方形最右边边界设为压力出口边界条件，但对我的模型好像没有起多大的作用，就想可不可以把中间的边界设为压力出口条件。

你是做射流的？用到了什么模型？dpm？组分输运？
赞一下 回复此楼
我要奋斗到底
9楼2012-04-27 10:03:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030301029

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-04-27 23:56:47
交界面如果设置为压力出口？
这个说法本事就不对，既然是交界面，怎么可能是出口！
这样的模型，可以设置的边界条件有：interior、interface、jump等。

5超7 说的对，如果不是做的不同的域处理过的画，导入fluent之后，自己默认为interior。
赞一下 回复此楼
10楼2012-04-27 12:18:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
