| 查看: 7428 | 回复: 18 | |||||
[交流]
【求助】求UDF高手帮忙看看我的问题
|
|||||

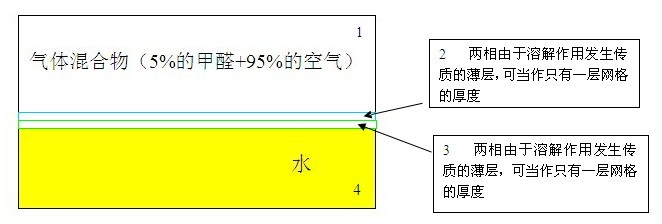

 如图： (1).初始时刻，矩形区域内上半部分（区域1+2）为质量分数为5%的甲醛+95%的空气的混合气体。下半部分（区域3+4）为0%的甲醛+100%的水。 (2). 空气中的甲醛会在气液交界面处发生溶解，即区域2中的甲醛因溶解而进入区域3中（设溶解过程瞬间即可完成），于是水区域的上部（区域3）有了甲醛，而水区域4还没有甲醛，于是由于浓度差甲醛会从水区域的上部（区域3）往下部（区域4）扩散。 同时空气区域的下部（区域2）由于甲醛溶解到水中而浓度降低，也引起空气区域中甲醛从上部（区域1）往下部（区域2）扩散。 (3). 甲醛的溶解过程由平衡分配关系决定。假设甲醛在空气和水中的平衡分配系数为0.1（即，上述溶解与扩散过程经过足够长时间后总会稳定，设稳定后 [甲醛在空气中的浓度a0)：(甲醛在水中的浓度b0)=0.1] 这是一个物理定律。稳定后的浓度比是定值，与初始状态无关。 (4). 选用VOF两相流模型（主相设为甲醛（占5%）+空气（占95%）的混合气，第二相设为甲醛（占0%）和水（占100%）的混和物） +species transport模型。 气液交界面为边界条件设为wall，其它边界也为wall 两相交互作用Phase interacion中设置一个mass transfer mechnism （5）.编程想法： 找到气液交界面，然后提取出交界面上方单元（区域2）甲醛的浓度，设其为a； 再提取出交界面下方单元（区域3）甲醛的浓度，设为b； 再根据甲醛在气相和液相中的平衡分配系数0.1 由 a+b=a0+b0 （分配前后质量守恒） a0/b0=0.1 （分配稳定后满足平衡分配系数关系） 解上面方程组得a0=（0.1/(0.1+1) ）* (a+b) ，b0=（1/(0.1+1)） * (a+b) 并把a更新为a0，b更新为b0。 即a=（0.1/(0.1+1)） * (a+b) b=（1/(0.1+1) ）* (a+b) (6).溶解平衡分配关系完成后，根据上面物理原理第（2）条，由于扩散原因会打破这个平衡。于是新的平衡分配又开始了。过通过循环完成。 If (b/a<0.1) 溶解平衡分配就会发生。 比如最开始甲醛在气相的浓度为a=5%，甲醛在水中的浓度为b=0， 显然b/a<0.1，所以按平衡分配关系把a,b更新为 a=0.1/(0.1+1) * 5% b=1/(0.1+1) *5% 这样气液两相中便出现浓度差了，两相中各自又会发生扩散，扩散又会打破平衡分配关系...... 就是这个过程。 下面为根据 HELP 中UDF写的程序，但编译有错。也不知道能不能正确描述我的问题。望各个高手帮忙看看。万分感谢。 DEFINE_MASS_TRANSFER(liq_gas_transfer, cell, mix_thread, from_index, from_species_index, to_index, to_species_index) { real a,b,c; cell_t c0,c1; Thread *tc0,*tc1; Domain *domain=Get_Domain(1); face_t f; int ID=9; /* 交界处wall边界的ID*/ Thread *zhong_thread=Lookup_Thread(domain,ID); /* 获取交界面处wall的指针*/ begin_f_loop(f,zhong_thread) /* 循环于交界面中的所有face*/ { c0=F_CO(f,zhong_thread); /*左边的cell标为c0*/ tc0=THREAD_T0(zhong_thread); /*左边的cell的指针tc0*/ c1=F_C1(f,zhong_thread); /*右边的cell标为c1*/ tc1=THREAD_T1(zhong_thread); /*右边的cell的指针tc1*/ a=C_YI(c0,tc0,from_species_index); /*获取co的质量分数*/ b=C_YI(c1,tc1,to_species_index); /*获取c1的质量分数*/ if(a>(10.0/11.0)*(a+b)) c=(10.0/11.0)*(a+b)-a; /*按分配关系，如果a>分配后的a0，则记录应返回值c=a0-a*/ if(b<(1.0/11.0)*(a+b)) c=(1.0/11.0)*(a+b)-b; /*按分配关系，如果b<分配后的b0，则记录应返回值c=b0-b*/ } return(c); /*返回c*/ end_f_loop(f,zhong_thread) } [ Last edited by kylafree on 2011-1-5 at 16:37 ] |
回复此楼» 收录本帖的淘贴专辑推荐
 多相流UDF | fluent气液两相udf |
» 猜你喜欢
求Sci期刊推荐
已经有6人回复
-
在大地上我们只过一生---看完我的阿勒泰上头了好几天，完结那天晚上几乎失眠
已经有11人回复
-
导师不让硕转博，让我去国外读博，能理解吗？
已经有18人回复
-
研0二导师分到新来的博士后靠谱吗
已经有4人回复
-
化学口B0109(高分子合成)，拿青年基金一般需要怎样的文章水平？
已经有18人回复
-
申请2024或2025年博士研究生
已经有9人回复
-
纠结选哪一个期刊，电化学领域
已经有10人回复
-
MMA预聚体光固化发雾问题求助
已经有10人回复
-
苯酚和炔溴反应成醚
已经有12人回复
-
双非本科毕业论文，气人
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求大神，UDF导入之后怎么检测UDF中的设置已经成功应用？
已经有3人回复
- udf不同壁面热流求助
已经有14人回复
- 自己写的一个UDF温度代码，求高手指正！！！
已经有29人回复
- 求助 审稿人对交互作用的结果分析提出的问题。。。求专家帮忙看看是什么意思？
已经有4人回复
- 壁面处液面高度提取的UDF （以前看到过，忘了是哪个论坛了）
已经有6人回复
- UDF并行编译求助-附程序段
已经有3人回复
- 求助UDF高手-----DEFINE_SOURCE中速度和面积矢量的点积
已经有4人回复
- 请帮忙看看这几条UDF命令是什么意思。
已经有12人回复
- {求助，关于一个速度入口的udf}
已经有12人回复
- fluent14编译UDF时总是出错，求高手啊！！！难道没人遇到过吗？？？
已经有11人回复
- 高手 帮忙看看这两数据
已经有5人回复
- 有关64位操作系统udf问题
已经有10人回复
- 关于udf编译问题
已经有6人回复
- 导入UDF时出这种错误！！
已经有4人回复
- 求助udf的输入输出
已经有16人回复
- 求助！！！我想要在fluent中针对一个面进行积分，那么UDF应该用什么宏函数？怎么用？
已经有5人回复
- WIN7系统下VS2008 UDF编译不成功求助
已经有7人回复
- 能量方程源项udf
已经有4人回复
- 曳力函数的的UDF
已经有15人回复
- 求助：UDF模型的编译问题
已经有15人回复
- udf中的平方怎么写
已经有5人回复
- 介个UDF有啥问题
已经有10人回复
- 【求助】linux下UDF编译的问题！！！急盼高手相助！【已解决】
已经有3人回复
- 【讨论】共享几个UDF
已经有28人回复
- 【求助】DEFINE_UDF_FLUX的源程序的问题
已经有7人回复
» 抢金币啦！回帖就可以得到:
-
北京，诚征另一半
+1/156
-
提供热重质谱（TG-MS）,热重红外（TG-IR）,热裂解气质(PY-GCMS)测试，VX: 761711562。
+1/86
-
招聘专任教师1名
+1/83
-
【招聘】河南大学未来技术学院（量子信息）面向海内外诚聘优秀人才
+1/79
-
华中科技大学杨辉教授团队招聘 博士后 和 研究助理 ： 力学、材料、电化学等背景
+1/79
-
华中科技大学杨辉教授团队招聘 博士后 和 研究助理 ： 力学、材料、电化学等背景
+1/78
-
青岛地区诚征女友~~~~
+1/67
-
中国海洋大学固体发光与应力传感方向招聘青年英才
+2/40
-
北理工重庆创新中心院士平台招贤纳才（新能源电池工程、研发岗）
+1/33
-
中科院上海光源科学中心招收联培研究生
+1/31
-
中国科学院过程工程研究所能源与环境催化课题组招聘研究助理启事
+1/31
-
。
+1/13
-
招聘4D打印方向特任研究员
+2/8
-
25博士申请，找博导
+1/7
-
山东农业大学绿色材料与绿色能源团队博士后招聘公告
+1/5
-
铀酰离子处理后的dnazyme（DNA核酶）没有现象
+1/5
-
地质灾害治理资质的申请标准要求？
+1/3
-
电化学交流群
+1/3
-
北京理工大学与深圳儿童医院诚招科研助理（纳米抗体方向）
+1/1
-
香港大学中医药学院王宁助理教授团队诚聘研究助理1名(有全奖读博机会1）
+1/1
+1/156
★ ★ ★
kylafree(金币+30): 2011-01-04 16:07:18
robert2020(金币+3):辛苦了！ 2011-01-11 10:48:25
kylafree(金币+30): 2011-01-04 16:07:18
robert2020(金币+3):辛苦了！ 2011-01-11 10:48:25
|
问题是有一些： 1. domain指针没有赋值，要加上这么一句：dimain = Get_Domain(1); 2. DEFINE_MASS_TRANSFER宏是用于每个cell的，好像不是对face赋值的，更不能用begin_f_loop了。 3. 我对这个UDF的理解还不深，或许用begin_f_loop是没有问题的，但是在循环里面用return (c);就有问题了，你的第一次循环就会返回值并结束函数。 4. begin_f_loop(f,interior_thread) 对应的应该是end_f_loop(f,interior_thread) 。 5. 你确认一下单位的问题，返回值单位要求是kg/m3-s，我对你的公式不熟，不知道对不对。 |
2楼2011-01-04 10:00:54
3楼2011-01-04 10:06:00
8楼2011-01-04 17:01:07
10楼2011-01-04 17:11:01
13楼2011-01-14 16:35:14
14楼2012-02-19 22:32:28
15楼2012-02-21 11:33:12
4楼2011-01-04 10:07:28
5楼2011-01-04 16:06:50
robert2020(金币+2):多谢应助！ 2011-01-11 10:48:58
robert2020(金币-2):不好意思，评帖失误，欢迎常来仿真模拟版交流！ 2011-01-11 10:50:43
robert2020(金币-2):不好意思，评帖失误，欢迎常来仿真模拟版交流！ 2011-01-11 10:50:43
|
这个UDF，就是先找到气液两相的交界面， 然后提取出交界面上方单元甲醛的浓度，即甲醛在气相中的浓度，设为a； 再提取出交界面下方单元甲醛的浓度，即甲醛在液相中的浓度，设为b； 再根据甲醛在气相和液相中的平衡分配系数0.1（即若扩散稳定后，甲醛在气相中的浓度：甲醛在液相中的浓度=0.1） 根据 a+b=a0+b0 a0/b0=0.1 把a更新为0.1/(0.1+1) * (a+b) 把b更新为1/(0.1+1) * (a+b) 这实际上是空气中的甲醛溶解于水中的过程，设它在一瞬间即完成。 只要a/b！=0.1（事实上它是>=0.1的，如初始时刻a=5%，b=0）这个过程就会发生。 比如最开始甲醛在气相的浓度为a=5%，甲醛在水中的浓度为b=0， 显然a/b>0.1，所以按平衡分配关系把a,b更新为 a=0.1/(0.1+1) * 5% b=1/(0.1+1) *5% 这样气液两相中便出现浓度差了，两相中各自又会发生扩散，扩散又会打破平衡分配关系...... 就是这个过程。 [ Last edited by kylafree on 2011-1-4 at 17:12 ] |
6楼2011-01-04 16:49:27
7楼2011-01-04 16:59:36
9楼2011-01-04 17:08:11
11楼2011-01-04 19:37:51
12楼2011-01-14 16:00:11
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
请问LZ，在设置的mass transfer mechanism时采用的是什么mechanism？ fluent14的user Guide，26.2.8中有关Mass Transfer Effects有这么一句：Unidirectional constant rate mass transfer (not available for VOF calculations)，不知道LZ当时采取的是哪一种mechanism呢？cavitation, evaporation-condensation,or boiling？还是自定义的？能够贴出自定义的项目。 |
16楼2013-05-14 15:49:31
