ICEM网格基础问题
|

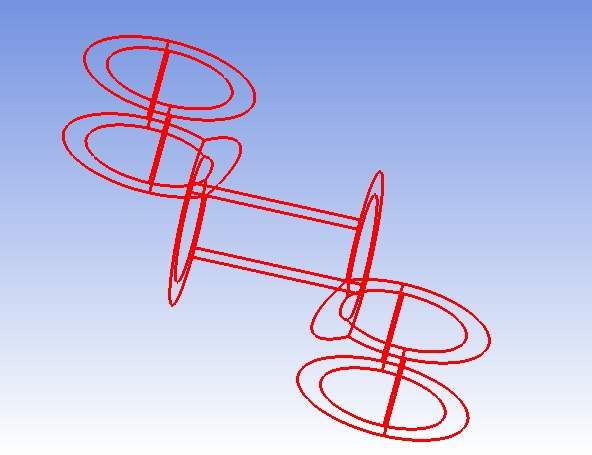

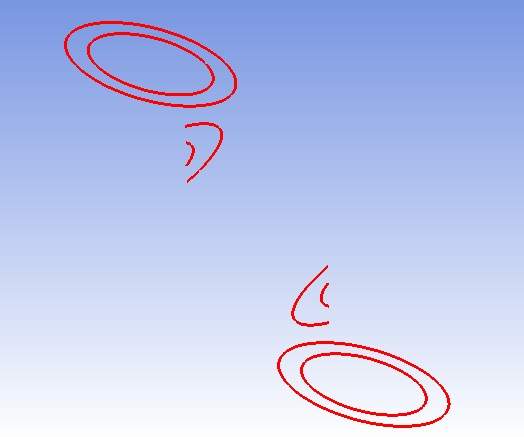

在ICEM几何修复中有一个选项，时Filter by angle,下边是Filter point 和Filter curves，请问这个选项是什么意思，有什么用？第一张是没有勾选，第二张是勾选后两个之后出现的 无标题.jpg  无标题1.jpg |
回复此楼» 猜你喜欢
国社科又开始会评了，不知道这次命运如何
已经有11人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
有多少人是今天查系统知道结果的？
已经有19人回复
-
基金未中，这种答复是模板吗？
已经有7人回复
-
哪位高人中了，把查询到的截图贴出来让我看看，让我长长见识
已经有7人回复
-
面上意见出来了
已经有23人回复
-
能否申诉？
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ICEM 网格划分算例求助_2_edit edge
已经有5人回复
- 三维动网格问题
已经有10人回复
- 关于三维搅拌类ICEM下划分网格的问题，非常着急，谢谢大家了
已经有9人回复
- ICEM混合网格计算问题
已经有7人回复
- ICEM流体域和多孔介质域网格划分
已经有10人回复
- ICEM网格模型分块由面网格生成体网格时出现未知奇葩现象,求高人指点啊,蛋都碎了.
已经有12人回复
- ICEM画三维网格一定要用body吗
已经有9人回复
- [新手求助]在ICEM中改变某个小part，如何快速用已有网格画出新网格
已经有3人回复
- [已完结]关于solidworks建模如何导入ICEM画网格的问题？？？
已经有14人回复
- 与ICEM相媲美的强大结构网格工具下载：Pointwise
已经有9人回复
- ICEM 2D 圆环网格怎么画比较好啊，谢谢好心人帮忙~
已经有7人回复
- DEFORM 2D网格重划分问题
已经有4人回复
- ICEM 中 非结构网格中相关设置问题，求解释！
已经有13人回复
- ICEM结构网格划分
已经有10人回复
- 纯菜鸟，关于icem最基础问题
已经有24人回复
- ICEM网格划分问题
已经有15人回复
- abaqus画网格求助
已经有9人回复
- 【求助】一个ICEM网格划分的模型如何划分
已经有10人回复
- ICEM CFD对风机叶轮划分网格
已经有16人回复
- 【讨论】ICEMCFD网格问题
已经有11人回复
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
1592203609: 金币+2, 谢谢回帖！ 2013-12-08 00:19:47
感谢参与，应助指数 +1
1592203609: 金币+2, 谢谢回帖！ 2013-12-08 00:19:47
|
Angle Tangency of two adjacent surfaces and no topology will be extracted below the specified angle of tangency. Filter Points Switching ON this option will take the angle into account if not 0 i.e. that points between two curves whose tangency is below the defined feature angle will be removed. Filter Curves Filter curves, this toggle if on will take the Angle into account if not 0. This means that curves between two surfaces whose tangency is below the defined angle will be removed. |
2楼2013-12-07 09:46:17
Moon_River
银虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 255.3
- 帖子: 63
- 在线: 27.3小时
- 虫号: 2643671
- 注册: 2013-09-09
- 性别: GG
- 专业: 传热传质学
3楼2013-12-07 18:46:42
