[求助] U形管Gambit划分网格 已有1人参与

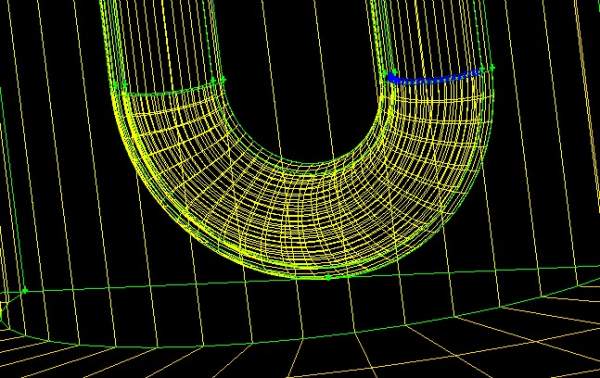

求助 垂直U形管划分网格时 体网格如何绘制
U形管Gambit划分网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-28 16:24:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个处理的比较多,需要调节一下

热泵吧?单管吗
赞一下 回复此楼
2楼2013-11-28 17:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujiawen913

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2013-11-28 17:31:55
这个处理的比较多,需要调节一下

热泵吧?单管吗

对啊   单U型管 能否具体说下怎么设置吗？谢谢
赞一下 回复此楼
3楼2013-11-29 08:53:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pijioupp

新虫 (初入文坛)

【答案】应助回帖

给你推荐个方法。
先画一个进口面，然后画好这个面的网格，然后画出来U型线。记住，关键，把这条线上的节点数先设置好。然后在gambit -volume操作里面，选择从面拉伸到体，沿edge(u型线）拉伸，勾上带网格拉伸。ok
赞一下 回复此楼
4楼2013-12-04 09:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujiawen913

银虫 (小有名气)
引用回帖:
4楼: Originally posted by pijioupp at 2013-12-04 09:17:32
给你推荐个方法。
先画一个进口面，然后画好这个面的网格，然后画出来U型线。记住，关键，把这条线上的节点数先设置好。然后在gambit -volume操作里面，选择从面拉伸到体，沿edge(u型线）拉伸，勾上带网格拉伸。ok

谢谢你的答复，我现在网格划分好了，导入到fluent中进行计算时，chick没有问题，但是设置边界条件后出现Error: divergence detected in AMG solver: pressure correction
Error Object: ()，这是怎么回事呀？
赞一下 回复此楼
5楼2013-12-04 09:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pijioupp

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by yujiawen913 at 2013-12-04 09:54:37
谢谢你的答复，我现在网格划分好了，导入到fluent中进行计算时，chick没有问题，但是设置边界条件后出现Error: divergence detected in AMG solver: pressure correction
Error Object: ()，这是怎么回事呀？...

我记得我出现过这种情况，应该是计算的时候出现的，改小松弛因子试试。
赞一下 回复此楼
6楼2013-12-12 05:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yujiawen913

银虫 (小有名气)
引用回帖:
6楼: Originally posted by pijioupp at 2013-12-12 05:36:13
我记得我出现过这种情况，应该是计算的时候出现的，改小松弛因子试试。...

还是不可以呀  惆怅
赞一下 回复此楼
7楼2013-12-12 12:18:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

网格引起的 大部分原因
赞一下 回复此楼
8楼2013-12-12 14:35:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不要谈设计

新虫 (小有名气)
引用回帖:
4楼: Originally posted by pijioupp at 2013-12-04 09:17:32
给你推荐个方法。
先画一个进口面，然后画好这个面的网格，然后画出来U型线。记住，关键，把这条线上的节点数先设置好。然后在gambit -volume操作里面，选择从面拉伸到体，沿edge(u型线）拉伸，勾上带网格拉伸。ok

大神我也在这个地方难着了   但是我想知道U型管和外面的导热介质（土壤）的网格怎么画，那个地方网格质量太差
赞一下 回复此楼
9楼2015-08-12 17:26:28
