[求助] 哪位高手能指点一下图片中的成键情况?

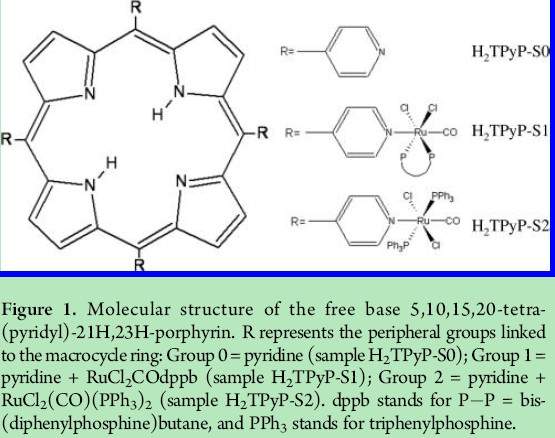

如图所示 大环的卟啉分子连接了不同的R基团 请问在后两个分子中 Ru是怎么跟周围的元素成键的？  虚线和黑三角分别代表什么意思？是配位键吗。
哪位高手能指点一下图片中的成键情况?
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
Hardworking!!
1楼 2013-11-16 21:00:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzyuly

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
那个应该是配位键吧，只是有些印象，最好求证一下
赞一下 回复此楼
己所不欲，勿施于人……上善若水
2楼2013-11-16 21:32:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyujin

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by lzyuly at 2013-11-16 21:32:18
那个应该是配位键吧，只是有些印象，最好求证一下

我开始也以为是配位键 但是分析了一下觉得不是  没有足够的给电子方
赞一下 回复此楼
Hardworking!!
3楼2013-11-16 22:04:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忠辉爵士

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
就是最普通的配位键啊。粗实线表示伸向纸面外，虚线表示朝向纸面内，普通直线表示在纸面上。整个配合物为八面体结构。
赞一下 回复此楼
4楼2013-11-16 22:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gbs5910

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
有些是配位键有些不是，与P形成了配位键，与Cl沒有形成

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
东边日出西边雨，导师无情我有情。
5楼2013-11-17 06:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiagle

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
右边的R基团中，Ru都形成六配位的配位键，这是确定无疑的：
普通线代表在平面内；
虚线代表向平面里面；
黑三角线代表向平面外面；
它们都是用来表示结构关系的，有机结构中也常这么用。
赞一下 回复此楼
6楼2013-11-17 10:20:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangyujin

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by jiagle at 2013-11-17 10:20:01
右边的R基团中，Ru都形成六配位的配位键，这是确定无疑的：
普通线代表在平面内；
虚线代表向平面里面；
黑三角线代表向平面外面；
它们都是用来表示结构关系的，有机结构中也常这么用。

是不是Ru和Cl之间是共价键，跟含有P的基团之间是配位键，由P提供故对电子？然后最右侧Ru-CO之间也是配位键吧，他们之间谁是配体呢？这样的话Ru周围总共有三个配位键啊
赞一下 回复此楼
Hardworking!!
7楼2013-11-17 11:25:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiagle

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zhangyujin: 金币+10, ★★★★★最佳答案 2013-11-18 08:49:55
引用回帖:
7楼: Originally posted by zhangyujin at 2013-11-17 11:25:12
是不是Ru和Cl之间是共价键，跟含有P的基团之间是配位键，由P提供故对电子？然后最右侧Ru-CO之间也是配位键吧，他们之间谁是配体呢？这样的话Ru周围总共有三个配位键啊...

你这样理解也可以，就算这样也是4条配位键呀，N配位不是配位键吗？
当然，你将Cl看成Cl(-)离子，这样与Ru(2+)之间就也是配位键了，所以说成六配位是没有错的。
赞一下 回复此楼
8楼2013-11-18 07:31:18
