[求助] EIS阻抗图几乎没有圆弧？哪位高手能帮忙指点下，死活都找不到原因

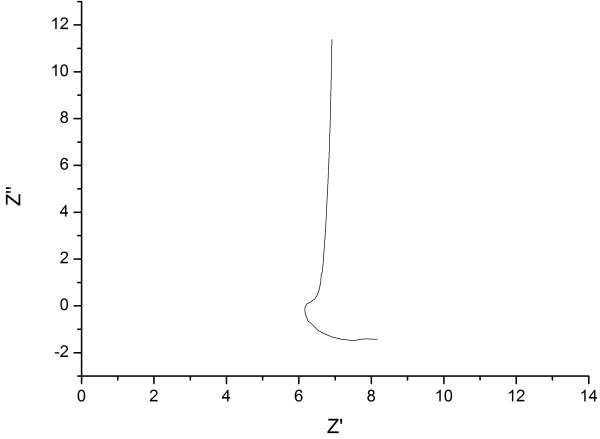

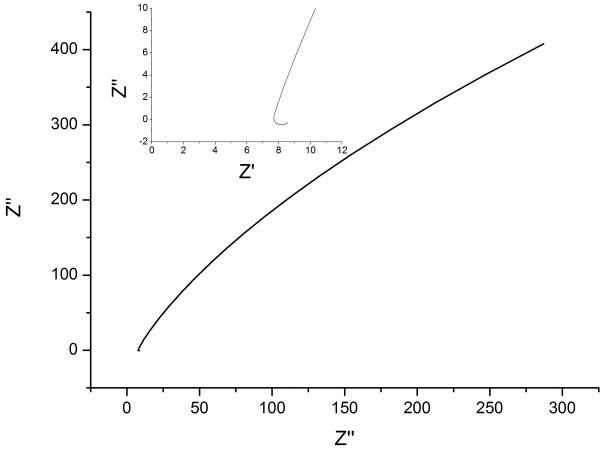

样品室TIO2纳米管，我的阻抗图高频区为什么没有圆弧？三幅图，三个样品，图里的插入图是扩大图，前段部分有小圆弧，1.但是在第四象限，为什么会出现这种情况，没有明显的圆弧？2。为什么同样的频率范围，有些样品阻抗很大（几千欧姆），有些却很小（几十欧姆）？在望高手指点一二，已经对很多样品做了很多测试，开路电压已设置，谢谢EIS阻抗图几乎没有圆弧？哪位高手能帮忙指点下，死活都找不到原因
EIS阻抗图几乎没有圆弧？哪位高手能帮忙指点下，死活都找不到原因-1


EIS阻抗图几乎没有圆弧？哪位高手能帮忙指点下，死活都找不到原因-2



[ Last edited by 幻尘木虫 on 2013-9-28 at 15:00 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 阻抗图，求分析.docx
    • 2013-09-20 10:57:53, 41.56 K

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-20 10:59:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻尘木虫

铁虫 (小有名气)
阻抗图高手们 ，在哪里啊，为什么人影都没一个，太安静了吧
赞一下(1人) 回复此楼
2楼2013-09-28 15:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ausgu

至尊木虫 (著名写手)

依旧锂电初哥

【答案】应助回帖

★ ★
幻尘木虫: 金币+2 2013-10-13 21:34:13
采用什么仪器测试，在CHI上测试，有时就没圆弧，即使有，圆弧也不是很规则，换到AutoLab上，都有圆弧，而且都很规则，你可以试试。
赞一下(1人) 回复此楼
知识是一点点积累起来的
3楼2013-09-28 16:26:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻尘木虫

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by ausgu at 2013-09-28 16:26:58
采用什么仪器测试，在CHI上测试，有时就没圆弧，即使有，圆弧也不是很规则，换到AutoLab上，都有圆弧，而且都很规则，你可以试试。

嗯，我就是用chi660d测试的，我频率范围在10-10e6，认为频率不是很低，辰华的应该可以，我试下autolab仪器测试一下
赞一下 回复此楼
4楼2013-09-28 21:16:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)
有感抗，感抗的问题解释不清楚，有人说是测试线路的问题。这个图还算正常，低频段存在Warburg阻抗。最好拟合出来等效电路出来看看。
赞一下(1人) 回复此楼
5楼2013-10-03 23:32:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻尘木虫

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by 烟云 at 2013-10-03 23:32:05
有感抗，感抗的问题解释不清楚，有人说是测试线路的问题。这个图还算正常，低频段存在Warburg阻抗。最好拟合出来等效电路出来看看。

恩 好的 谢谢
回复此楼
6楼2013-10-13 21:33:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrjjc

新虫 (初入文坛)

【答案】应助回帖

加大施加电压的幅值，应该可以改善这个问题
赞一下 回复此楼
7楼2013-11-20 03:03:13
