小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 有关XRD晶粒尺寸计算问题 希望大家都来发表下心得
141/2返回列表12下一页
查看: 3704  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

electrolyse

银虫 (小有名气)

[交流] 有关XRD晶粒尺寸计算问题 希望大家都来发表下心得 已有7人参与

本人最近想利用XRD得到的谱图进行晶粒尺寸的分析，但是看到一些资料 我还是不明白如何计算，希望各位虫友能够多多发言  讲解下计算的方法。
还有一个问题就是目前XRD衍射仪得到的数据 利用jade处理  这个jade软件不是可以得到一个衍射峰所代表的晶粒大小?为何还要利用谢乐公式进行人工计算?
回复此楼

» 收录本帖的淘帖专辑推荐

纳米Fe3O4及相关方面 薄膜材料和器件表征 实验技能

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天行健君子以自强不息
1楼 2013-11-10 13:10:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lee988325

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

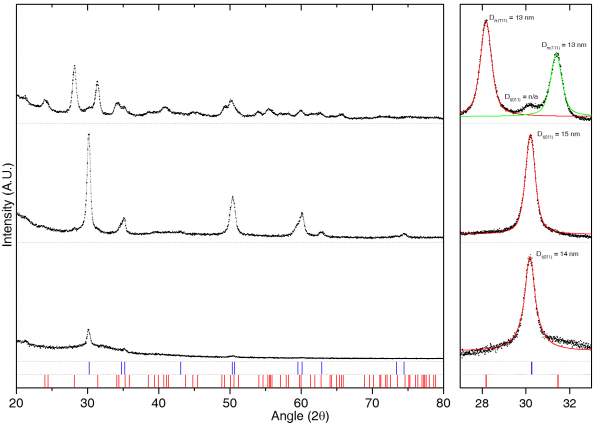

我是直接拿 XRD 的 raw data 直接用 originpro 作 multipeak fitting
然後直接用 Scherrer equation 算晶粒尺寸
另外要注意的是需要先取得儀器寬化因子

然後就可以出圖了
有关XRD晶粒尺寸计算问题 希望大家都来发表下心得
赞一下(1人) 回复此楼
3楼2013-11-10 14:13:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gxytju2008

专家顾问 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以自动算的，他也是按谢乐公式算的，不需要人工算，问题是这个算出来也不准啊，基本没办法用的
赞一下 回复此楼
2楼2013-11-10 14:07:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JMC_A

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这个应该没有太大意义，还是DLS或者SEM看一下比较靠谱。
赞一下 回复此楼
4楼2013-11-10 20:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

USTCWEN

银虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也用利用jade处理
赞一下 回复此楼
5楼2013-11-10 21:15:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

瑶墨浓

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
XRD计算晶粒尺寸貌似是有局限性的，晶粒尺寸低于10nm或者高于100nm都不适合，只有之间的比较靠谱，用jade计算的时候你选择的方式就是谢乐公式，拟合的时候误差要小，这个据说算出的值不是很准，它有应变影响，还有人说是亚晶尺寸，感觉只能做大概参考。
赞一下 回复此楼
6楼2013-11-10 21:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
7楼2013-11-10 21:37:48
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

翼nanforever

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by lee988325 at 2013-11-10 14:13:29
我是直接拿 XRD 的 raw data 直接用 originpro 作 multipeak fitting
然後直接用 Scherrer equation 算晶粒尺寸
另外要注意的是需要先取得儀器寬化因子

然後就可以出圖了

...

我问的同学说是用JADE中的寻峰，然后就自动计算了，可是我的晶粒大小2nm左右，算出来是十几纳米，不知道怎么回事
赞一下 回复此楼
8楼2013-11-24 16:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

翼nanforever

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by hanxuehit at 2013-11-10 21:37:48
是可以自动算的，但是你发文章不能写我用jade算的，还是要写用sherre公式算的。高档的文章要求给出精修后的结果。

不知道为什么用JADE 算我的不准，我的几nm，算的有十几nm了，是不是有什么设置之类的呀
赞一下 回复此楼
9楼2013-11-24 16:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (文坛精英)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
10楼2013-11-25 00:55:30
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页
