| 查看: 1430 | 回复: 7 | ||
[求助]
icem网格划分问题
|

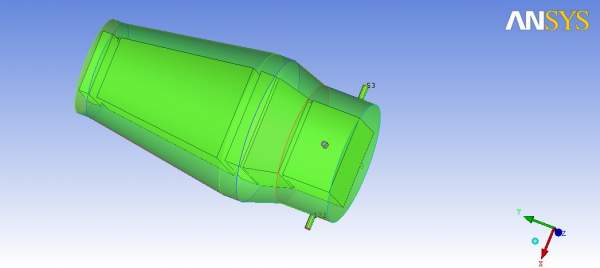

超级菜鸟求助高手，请问图中大圆柱上的小圆柱怎么划分网格，画了一天都弄不对。我画的时候，两个圆柱连接的地方总有问题。 BIF476X6~_P@US@_`)SWFUN.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : blast1.tin
- 附件 2 : blast1.uns
2013-10-11 18:43:19, 92.1 K
2013-10-11 18:44:30, 16.41 M
» 猜你喜欢
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有3人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 动网格的UDF问题
已经有21人回复
- 关于三维搅拌类ICEM下划分网格的问题，非常着急，谢谢大家了
已经有9人回复
- 用icem画尖锐外形的非结构网格不贴体的问题....求助..
已经有16人回复
- ICEM画三维网格一定要用body吗
已经有9人回复
- icem中网格节点划分问题
已经有8人回复
- [新手求助]在ICEM中改变某个小part，如何快速用已有网格画出新网格
已经有3人回复
- [已完结]关于solidworks建模如何导入ICEM画网格的问题？？？
已经有14人回复
- 新手求助： Gambit 网格划分问题 两个不同区域不同网格密度的划分
已经有3人回复
- 矩形体的网格如何划分？
已经有11人回复
- DEFORM 2D网格重划分问题
已经有4人回复
- ICEM 中 非结构网格中相关设置问题，求解释！
已经有13人回复
- ICEM结构网格划分
已经有10人回复
- ICEM网格划分问题
已经有15人回复
- 求助关于直角梯形的网格划分
已经有15人回复
- 【讨论】ICEMCFD网格问题
已经有11人回复
tarcy
金虫 (正式写手)
- 应助: 66 (初中生)
- 金币: 1437.3
- 散金: 87
- 红花: 10
- 帖子: 505
- 在线: 325.5小时
- 虫号: 1436149
- 注册: 2011-10-10
- 性别: GG
- 专业: 传热传质学
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
lishuo18888: 金币+5, ★★★★★最佳答案 2013-10-11 23:10:57
感谢参与，应助指数 +1
lishuo18888: 金币+5, ★★★★★最佳答案 2013-10-11 23:10:57
| 拉伸体，在block里面>create block>extrude face |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : project1.tin
- 附件 2 : project1.blk
- 附件 3 : 捕获2.JPG
2013-10-11 21:43:51, 92.05 K
2013-10-11 21:44:02, 97.31 K
2013-10-11 21:44:19, 187.77 K
2楼2013-10-11 21:45:23
tarcy
金虫 (正式写手)
- 应助: 66 (初中生)
- 金币: 1437.3
- 散金: 87
- 红花: 10
- 帖子: 505
- 在线: 325.5小时
- 虫号: 1436149
- 注册: 2011-10-10
- 性别: GG
- 专业: 传热传质学
3楼2013-10-11 21:46:32
弱弱的问一下，您的圆柱是用o型块划分的吗？然后十字交叉的那个块是拉伸出来的吗？ 4楼2013-10-11 23:34:49
tarcy
金虫 (正式写手)
- 应助: 66 (初中生)
- 金币: 1437.3
- 散金: 87
- 红花: 10
- 帖子: 505
- 在线: 325.5小时
- 虫号: 1436149
- 注册: 2011-10-10
- 性别: GG
- 专业: 传热传质学
5楼2013-10-12 00:31:35
6楼2013-10-12 10:39:26
7楼2013-10-29 16:15:32
tarcy
金虫 (正式写手)
- 应助: 66 (初中生)
- 金币: 1437.3
- 散金: 87
- 红花: 10
- 帖子: 505
- 在线: 325.5小时
- 虫号: 1436149
- 注册: 2011-10-10
- 性别: GG
- 专业: 传热传质学
8楼2013-10-29 16:43:14
