[求助] 【求助】PZT薄膜介电测试

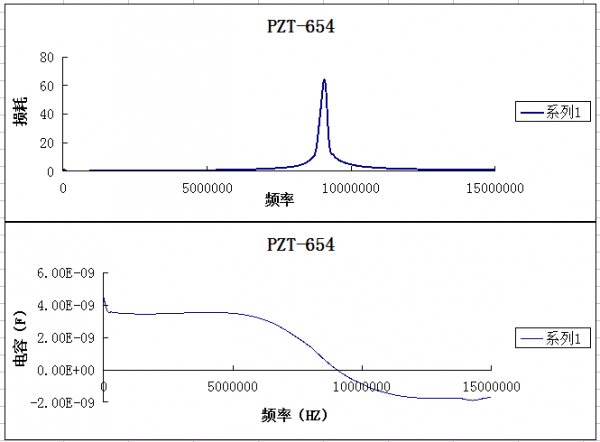

用HP4294A阻抗仪和国产的夹具连接后，在100HZ-15MHZ下，测试PZT薄膜样品的介电频谱和损耗，发现电容有负值，损耗居然大于1，这是怎么回事？是夹具的问题还是其他？请各位高手解答一下，谢谢
【求助】PZT薄膜介电测试
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-12 20:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyang010

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我一开始做的时候也出现过着问题，你再好好校准一下仪器，多测两次试试
赞一下 回复此楼
2楼2013-09-12 20:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfly759

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhouyang010 at 2013-09-12 20:58:17
我一开始做的时候也出现过着问题，你再好好校准一下仪器，多测两次试试

我已经校准过仪器了，也测了很多次，但是还是出现这种现象，而且同一个样品，有时测得数据曲线居然不一样，是不是国产夹具的问题啊？
赞一下 回复此楼
3楼2013-09-13 17:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouyang010

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
zhangfly759: 金币+5 2013-09-16 10:28:21
应该不是，我们这是安捷伦自己的夹具，也出现了这样的问题
赞一下 回复此楼
4楼2013-09-13 18:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

spxjyemrl

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
电感效应，出现谐振了。试着只测到1M 以内的。 15M的就用仪器自带的7mm台子测量
赞一下(1人) 回复此楼
5楼2013-09-14 14:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfly759

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by spxjyemrl at 2013-09-14 14:04:51
电感效应，出现谐振了。试着只测到1M 以内的。 15M的就用仪器自带的7mm台子测量

我们的仪器没有带的台子，是不是测高频就得用这个台子测，具体是什么样的台子？
赞一下 回复此楼
6楼2013-09-16 10:37:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanzi85726

新虫 (小有名气)
引用回帖:
5楼: Originally posted by spxjyemrl at 2013-09-14 14:04:51
电感效应，出现谐振了。试着只测到1M 以内的。 15M的就用仪器自带的7mm台子测量

谐振不该是这种线性吧？我看这个结果倒像是德拜弛豫。
赞一下 回复此楼
7楼2013-10-15 15:05:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanzi85726

新虫 (小有名气)
如果所测PZT的介电频散特性是德拜弛豫型没错的话，较高频率下测出的负值是不正常的。可能是仪器调试有问题吧。
赞一下 回复此楼
8楼2013-10-15 15:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqx285314590

禁虫 (小有名气)
本帖内容被屏蔽
9楼2013-11-21 09:21:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

圣雪米琪

新虫 (初入文坛)
电容高频时，即超过谐振频率，显示为感性
赞一下 回复此楼
10楼2016-08-26 16:23:43
