[求助] 求助大师：薄膜接两个上电极测量，怎么计算介电常数等

由于sol-gel法制备了BST薄膜的底电极腐蚀不出来，采用接连两个上电极测出了介频曲线，但是怎么计算真实值呢？谢谢各位大师的不吝赐教！~
回复此楼

» 收录本帖的淘帖专辑推荐

铁电材料

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-07-20 18:54:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

asce3333

新虫 (初入文坛)
这样测试很难计算出真实值，可以选择两个距离较远的顶电极，这样子由于测试距离远远大于薄膜厚度，所以整个结构可以理解成2片膜串联在一起，通过capacitance 计算permittivity时可以把thickness 近似等于2倍的膜厚来计算，不过这样计算出来的值也只是估值，建议还是在镀膜前就做上mask，有底电极的测量才更准确
赞一下(1人) 回复此楼
4楼2011-09-20 10:21:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

guody

铁杆木虫 (正式写手)
貌似不是两个上点电极吧
应该是类似叉指电极之类的结构吧
赞一下 回复此楼
求木之长者，必固其根本；欲流之远者，必浚其泉源；思国之安者，必积其德义。
2楼2011-07-20 19:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj5882006

金虫 (小有名气)
引用回帖:
Originally posted by guody at 2011-07-20 19:41:47:
貌似不是两个上点电极吧
应该是类似叉指电极之类的结构吧

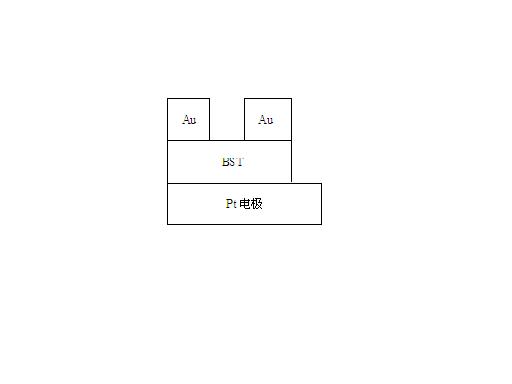

如图，本因该接上面金电极和下面Pt电极的，现在接的是上面两个金电极。
那个叉指电极又怎么计算电容呢？
                                                                   谢谢您哈！
赞一下 回复此楼
3楼2011-07-20 21:15:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj5882006

金虫 (小有名气)
引用回帖:
4楼: Originally posted by asce3333 at 2011-09-20 10:21:56:
这样测试很难计算出真实值，可以选择两个距离较远的顶电极，这样子由于测试距离远远大于薄膜厚度，所以整个结构可以理解成2片膜串联在一起，通过capacitance 计算permittivity时可以把thickness 近似等于2倍的膜厚 ...

谢谢哈，您说的很有道理哈！现在的问题是用溶胶凝胶法甩膜，mask很不好做的。
赞一下 回复此楼
5楼2011-09-20 16:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asce3333

新虫 (初入文坛)
其实可以在甩膜前在基底的一个角沾一点点“白雪修正液”，然后等白雪修正液里的organic 挥发后再甩膜，热处理～～anneal后的白雪其实就是ceramic powder,用刀片或者棉塞轻轻一拨就掉了，这种制作mask的方法应该是最简单实用了
赞一下 回复此楼
6楼2011-09-20 21:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj5882006

金虫 (小有名气)
引用回帖:
5楼: Originally posted by lj5882006 at 2011-09-20 16:03:13:
谢谢哈，您说的很有道理哈！现在的问题是用溶胶凝胶法甩膜，mask很不好做的。

这个可以试试哈！谢谢帮助哈！我担心甩的时候会把白雪修正液ceramic powder甩掉的。那个挥发后大概有好厚？
赞一下 回复此楼
7楼2011-09-21 19:49:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

asce3333

新虫 (初入文坛)
甩不掉的，变成ceramic powder也都是anneal后的事情了，具体多厚看你涂的多少了，一般在角落点一下有个1～2平方毫米就行了，这个方法操作性应该没问题，因为我一直都这么做的，呵呵
赞一下 回复此楼
8楼2011-09-22 04:30:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj5882006

金虫 (小有名气)
引用回帖:
7楼: Originally posted by lj5882006 at 2011-09-21 19:49:37:
这个可以试试哈！谢谢帮助哈！我担心甩的时候会把白雪修正液ceramic powder甩掉的。那个挥发后大概有好厚？

呵呵，非常感谢你哈！我就是担心操作不好弄的。
赞一下 回复此楼
9楼2011-09-22 10:43:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlwang10s

金虫 (小有名气)
引用回帖:
8楼: Originally posted by asce3333 at 2011-09-22 04:30:29:
甩不掉的，变成ceramic powder也都是anneal后的事情了，具体多厚看你涂的多少了，一般在角落点一下有个1～2平方毫米就行了，这个方法操作性应该没问题，因为我一直都这么做的，呵呵

这样做甩膜之后会不会边缘部分不均匀呀？
赞一下 回复此楼
上善若水，厚德载物
10楼2011-09-26 22:17:41
