[求助] 求助:网格划分出现异常

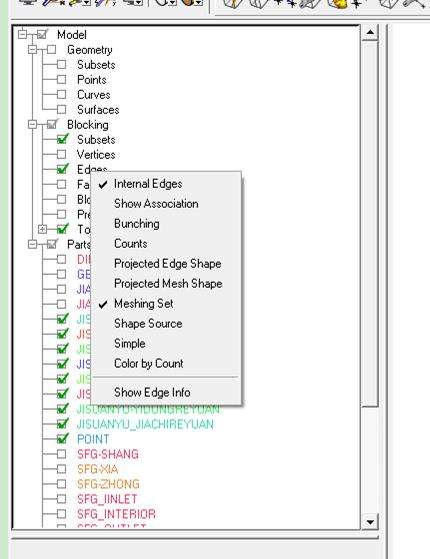

本人在划分网格过程中,发现网格质量很差。在左边display tree中点击blocking/edge

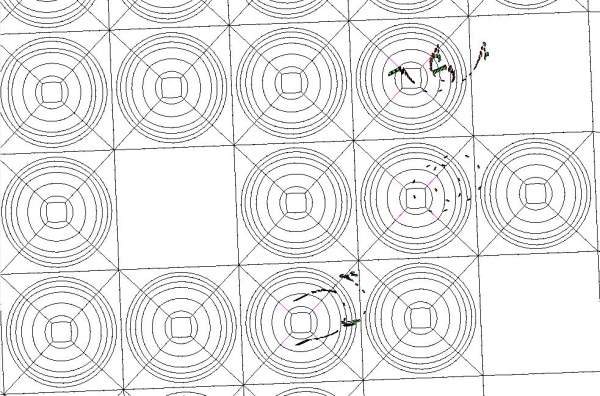

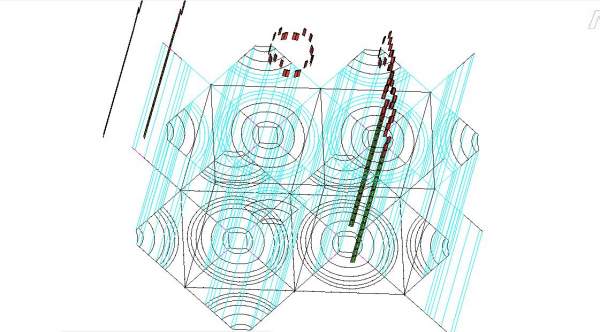

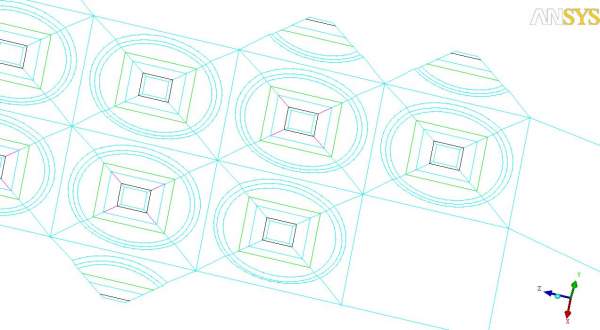

/Projected edge shape 或Projected mesh shape 中,均没有发现异常。然而点击Meshing Set时候,发现部分edge呈现棕红,并且坏网格所在的区域正是棕红色edge所对应的区域。因此特向大家请教,网格划分过程中,用mesh set能检查出什么类型的错误或异常?
求助:网格划分出现异常


求助:网格划分出现异常-1


求助:网格划分出现异常-2


求助:网格划分出现异常-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

for_the_king

新虫 (小有名气)


【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-09-08 22:29:17
退对称的  估计拓扑没有问题  在检查下

» 本帖已获得的红花(最新10朵)

2楼2013-09-05 22:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zoupeng2046

金虫 (正式写手)

送红花一朵
引用回帖:
2楼: Originally posted by for_the_king at 2013-09-05 22:30:55
退对称的  估计拓扑没有问题  在检查下

你好,请问能具体解释一下吗,什么是退对称?
3楼2013-09-05 22:57:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

for_the_king

新虫 (小有名气)


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zoupeng2046: 金币+20, ★★★很有帮助 2013-09-06 23:17:24
就是不是完全对称
4楼2013-09-06 21:01:44
