[求助] 求助一个网格划分！

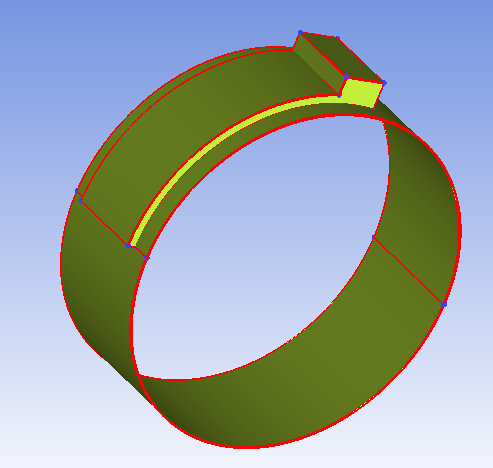

圆环有厚度但很薄（而且要加密）！上面有长方形凸起！划分了好久总是有负体积存在。请教各位前辈。求助一个网格划分！
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : bering-01-e0.5.tin
    • 2013-05-20 15:06:46, 24.44 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-20 15:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangokay

铜虫 (小有名气)
自己顶一个，希望有ICEM高手1
赞一下 回复此楼
2楼2013-05-20 15:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)
这个可以做的 不是太复杂
赞一下 回复此楼
3楼2013-05-20 16:25:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangokay

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by 小七-vip at 2013-05-20 16:25:50
这个可以做的 不是太复杂

额，可不可以介绍一下分块思路呢，谢谢le
赞一下 回复此楼
4楼2013-05-20 16:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotsonliao

金虫 (小有名气)
引用回帖:
4楼: Originally posted by yangokay at 2013-05-20 16:37:54
额，可不可以介绍一下分块思路呢，谢谢le...

先对圆环部分进行建块，然后通过拉伸面的方式建立凸起部分的块
赞一下 回复此楼
5楼2013-05-20 17:15:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heyi1030

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
yangokay: 金币+14, ★有帮助 2013-05-20 17:58:31
用hypermesh三下两除二就解决了
赞一下 回复此楼
6楼2013-05-20 17:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yangokay: 金币+1, ★有帮助 2013-05-20 17:58:26
xiegangmai: 金币+2, 谢谢参与！ 2013-05-26 13:00:01
建议圆环简化为壳单元，长方形突起与圆环采用壳-实体连接，这样画出来的单元质量比较好，
如果硬要将圆环作为实体进行网格划分，用突起部分的外轮廓将圆环切透，切完后的实体再根据轮廓切分成相对规则的六面体结构或正方体结构（总之都是可扫略的形状，建议看看扫略网格划分对形状的要求），扫略划分就完事了，这个难度不大
赞一下(1人) 回复此楼
