[求助] 求高手帮助看一下HRTEM结果与XRD结果不一致的问题 已有1人参与

小弟在Al2O3(0001)基片上做了一个六角晶体结构氧化物薄膜（对称性P63/mmc）。

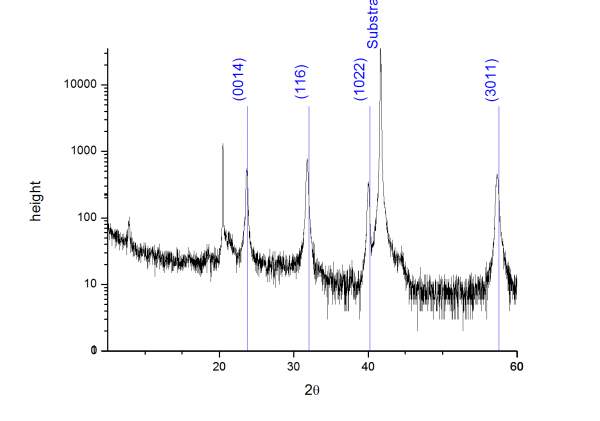

从XRD图看薄膜的C轴不完全是垂直与膜面的。XRD图如附件，图上跟标准卡片对上的峰是：(0,0,14), (1,1,6), (1,0,22)和(3,0,11)。

从HRTEM图（见附件）看薄膜是很好的外延单晶，C轴应该是垂直于膜面的。

HRTEM结果与XRD结果不一致，不知是为什么了？请教高手帮助分析一下。

先谢谢了！
求高手帮助看一下HRTEM结果与XRD结果不一致的问题


求高手帮助看一下HRTEM结果与XRD结果不一致的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-23 11:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianshou

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
atangg: 金币+3, ★有帮助, 谢谢！ 2013-07-26 14:08:52
这是正常的,HRTEM所表征的区域很小,其显示的仅仅 为所观察的微小区域.不能代表薄膜宏观的情况.
XRD是薄膜的整体的衍射结果,宏观的
你的薄膜是多晶的,至少不是C轴垂直于膜面的单晶,这两个结果不存在你所说的 一致 关系.
赞一下 回复此楼
2楼2013-07-23 23:02:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

atangg

金虫 (正式写手)
我有更大范围的TEM图，200多纳米范围内都是看上去都是单相的材料
赞一下 回复此楼
3楼2013-07-26 14:09:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qianshou

木虫 (正式写手)

【答案】应助回帖

相对于XRD,那仍然是很小的一个区域,薄膜单晶的判断在XRD上应该是一个峰或者说一个非常强的峰 其他峰都相对很弱,也可以说近似单晶
赞一下 回复此楼
4楼2013-07-27 08:42:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

菜鸟加油飞

新虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by qianshou at 2013-07-27 08:42:25
相对于XRD,那仍然是很小的一个区域,薄膜单晶的判断在XRD上应该是一个峰或者说一个非常强的峰 其他峰都相对很弱,也可以说近似单晶

薄膜单晶和一整块5*5*1mm的a-Al2O3单晶有什么区别呢？ 薄膜单晶只有一个晶面？ 整块单晶各种晶面都有？
赞一下 回复此楼
5楼2016-10-30 15:31:00
