小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 为什么XRD有峰，而HRTEM看不到晶格啊？？
171/2返回列表12下一页
查看: 3799  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

anide1314

银虫 (小有名气)

[求助] 为什么XRD有峰，而HRTEM看不到晶格啊？？

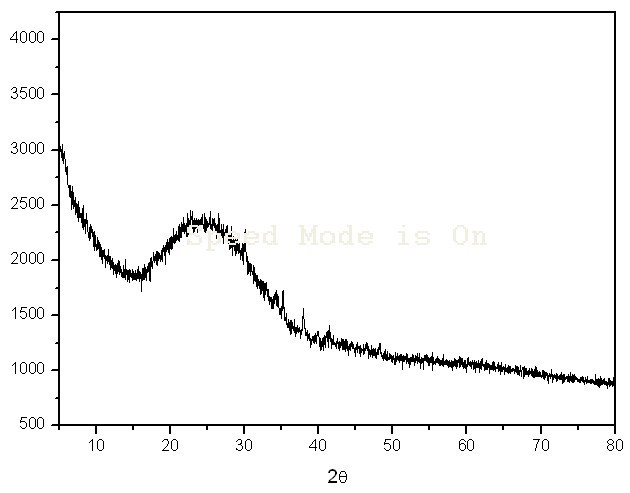

本人制备了一种SiO2负载的复合材料，XRD虽然峰不是很大倒也清楚，但去看HRTEM看不到晶格哇……这是怎么回事呢 高手帮忙看一看……




HRTEM
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-01-09 00:32:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwyygg0520

新虫 (文坛精英)

头大不怕雨淋

【答案】应助回帖

★
感谢参与，应助指数 +1
anide1314(金币+2): ★有帮助 哦，谢谢啊，那XRD的峰你知道对应的是什么吗？关于XRD的晶面之类的能解释一下吗 2012-01-09 00:48:36
huangjr(金币+1): 感谢回帖交流~ 2012-01-09 14:56:07
可能是晶态的物质占的比例比较小，需要多找一些颗粒试试；
能不能看到晶格条纹跟样品状态例如厚度什么的有关系，原因很多....
总之，再多试试吧，逮到有条纹的就多拍些....
赞一下(1人) 回复此楼
2楼2012-01-09 00:41:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
楼: Originally posted by wwyygg0520 at 2012-01-09 00:41:25:
可能是晶态的物质占的比例比较小，需要多找一些颗粒试试；
能不能看到晶格条纹跟样品状态例如厚度什么的有关系，原因很多....
总之，再多试试吧，逮到有条纹的就多拍些....

哦，谢谢啊，那XRD的峰你知道对应的是什么吗？关于XRD的晶面之类的能解释一下吗
赞一下 回复此楼
3楼2012-01-09 00:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

figo9078

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
anide1314(金币+2): ★有帮助 感谢参与 2012-01-09 12:57:38
huangjr(金币+1): 感谢回帖交流~ 2012-01-09 14:56:19
如果是晶体，形成尖锐的衍射峰；
无定形的xrd衍射峰跟楼主的图一样，是驼峰！
所以你这个复合材料整体是无定形态啊！
赞一下(1人) 回复此楼
4楼2012-01-09 09:00:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

383639931

银虫 (著名写手)
引用回帖:
4楼: Originally posted by figo9078 at 2012-01-09 09:00:03:
如果是晶体，形成尖锐的衍射峰；
无定形的xrd衍射峰跟楼主的图一样，是驼峰！
所以你这个复合材料整体是无定形态啊！

正解....
回复此楼
5楼2012-01-09 09:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtangxh

木虫 (著名写手)

有木有虫

【答案】应助回帖

★
感谢参与，应助指数 +1
anide1314(金币+2): ★有帮助 感谢参与 2012-01-09 12:58:16
huangjr(金币+1): 感谢回帖交流~ 2012-01-09 14:57:41
那是无定形SiO2的特征峰，只能说明SiO2结构短程有序长程无序，不会有晶格条纹的。即使SiO2有5nm的整齐晶格条纹，也不会有这么宽的峰，一般衍射峰半高宽展宽到1度就说明长程有序性比较差了。
赞一下(1人) 回复此楼
6楼2012-01-09 09:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
anide1314(金币+2): ★有帮助 感谢参与 2012-01-09 12:58:28
huangjr(金币+1): 感谢应助~ 2012-01-09 14:56:50
从HRTEM图看，基本可以认为是非晶
赞一下(1人) 回复此楼
选择科学就要耐得住寂寞！
7楼2012-01-09 12:08:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
楼: Originally posted by figo9078 at 2012-01-09 09:00:03:
如果是晶体，形成尖锐的衍射峰；
无定形的xrd衍射峰跟楼主的图一样，是驼峰！
所以你这个复合材料整体是无定形态啊！

我做过空白的硅胶相同处理之后，是没有30，35，38位置的峰的，由于是负载型，所以我觉得是不是硅胶的无定型峰过大，将负载上去的东西的峰给掩盖了呀？？不过无定型的应该是比较多的……
赞一下 回复此楼
8楼2012-01-09 13:03:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
楼: Originally posted by figo9078 at 2012-01-09 09:00:03:
如果是晶体，形成尖锐的衍射峰；
无定形的xrd衍射峰跟楼主的图一样，是驼峰！
所以你这个复合材料整体是无定形态啊！

我做过空白的硅胶相同处理之后，是没有30，35，38位置的峰的，由于是负载型，所以我觉得是不是硅胶的无定型峰过大，将负载上去的东西的峰给掩盖了呀？？不过无定型的应该是比较多的……
赞一下 回复此楼
9楼2012-01-09 13:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anide1314

银虫 (小有名气)
引用回帖:
楼: Originally posted by xhtangxh at 2012-01-09 09:48:44:
那是无定形SiO2的特征峰，只能说明SiO2结构短程有序长程无序，不会有晶格条纹的。即使SiO2有5nm的整齐晶格条纹，也不会有这么宽的峰，一般衍射峰半高宽展宽到1度就说明长程有序性比较差了。

不太理解……
回复此楼
10楼2012-01-09 13:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
