应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 帮忙分析一下裂纹的来源
151/2返回列表12下一页
查看: 2219  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

openlab

木虫 (小有名气)

[求助] 帮忙分析一下裂纹的来源

在一根钢管上面检查到裂纹存在，金相图和能谱分析结果如下。
从金相图上看，整条裂纹都不存在脱碳现象，但是从能谱分析结果看，裂纹里面含有较多的氧化物，请问什么情况下才会出现这种状况？裂纹出现在生产的哪个环节？
多谢！
帮忙分析一下裂纹的来源

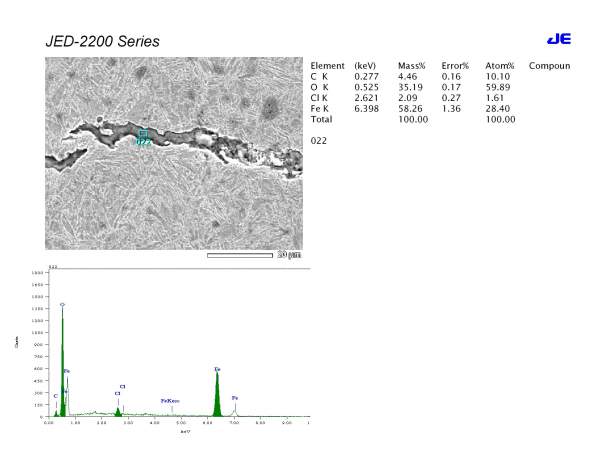

能谱分析


帮忙分析一下裂纹的来源-1

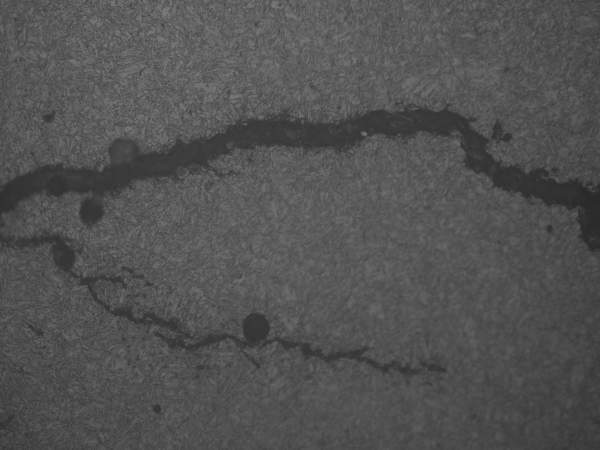

裂纹尾部


帮忙分析一下裂纹的来源-2

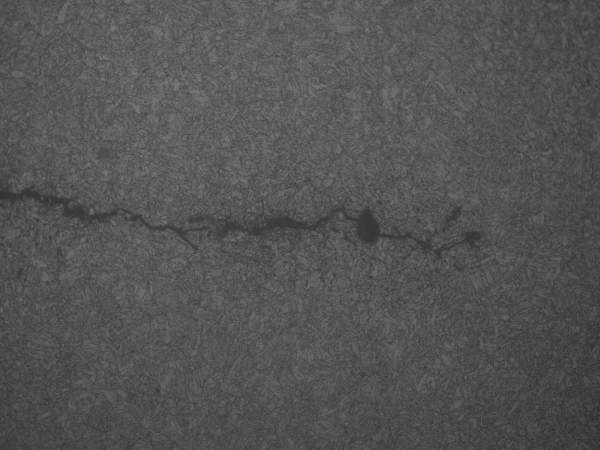

裂纹中部


帮忙分析一下裂纹的来源-3
裂纹尖端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-02 12:08:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
感觉LZ的能谱照片和金相照片不是一个位置的裂纹啊!氧化物较多的话，肯定是热处理前工序中裂纹已经产生了！
赞一下(1人) 回复此楼
泥鳅——也是鱼！！！
5楼2013-07-02 13:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
从形态上看属于应力腐蚀裂纹，该材料是不是马氏体组织，氢是否存在？
赞一下 回复此楼
2楼2013-07-02 12:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openlab

木虫 (小有名气)
引用回帖:
2楼: Originally posted by qqwang at 2013-07-02 12:17:16
从形态上看属于应力腐蚀裂纹，该材料是不是马氏体组织，氢是否存在？

应该是回火索氏体
赞一下 回复此楼
3楼2013-07-02 12:34:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

回火索氏体是国内的叫法，目前国际通用回火马氏体，呵呵
赞一下 回复此楼
4楼2013-07-02 12:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
建议楼主说明下你材料的服役环境
赞一下 回复此楼
6楼2013-07-02 17:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

C翊门堂

铁杆木虫 (著名写手)
有可能是应力腐蚀。
赞一下 回复此楼
7楼2013-07-02 22:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

autom123

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
腐蚀造成的裂纹,裂纹的形状比较明显,裂纹尾部附近有磨蚀造成的变粗现象.另外,你试样制备好象有问题,感觉水迹比较明显.
赞一下 回复此楼
无色的茶
8楼2013-07-03 08:19:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoyourenqi

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
请问楼主，是什么材质？是用的什么淬火介质？最好说说淬火工艺。越详细越好。这样方便判断准确。
赞一下 回复此楼
9楼2013-07-04 10:42:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

joeiijoe

金虫 (小有名气)
是不是热处理之后就发现的？材质不均匀？
赞一下 回复此楼
同一个错误不能犯两次
10楼2013-07-08 10:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 openlab 的主题更新
151/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 zSbvVX9JFl9J 2026-11-09 4/200 2026-11-10 01:29 by FChKX8meu1ds
[考博] 27博士申请 +3 白白白ly 2026-11-09 3/150 2026-11-09 21:39 by szq0819
[考博] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 12/600 2026-11-09 13:26 by Equinoxhua
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +5 ttH3f1oA6ace 2026-11-04 15/750 2026-11-09 13:19 by Equinoxhua
[考研] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +6 5sJFDKp2kwuI 2026-11-06 14/700 2026-11-09 11:52 by GwrQVVR6Oenx
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +5 5sJFDKp2kwuI 2026-11-06 16/800 2026-11-09 11:47 by GwrQVVR6Oenx
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +5 5sJFDKp2kwuI 2026-11-06 15/750 2026-11-09 11:41 by GwrQVVR6Oenx
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 10/500 2026-11-09 08:00 by IhnEQauGmT3K
[考研] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 5sJFDKp2kwuI 2026-11-06 12/600 2026-11-09 06:32 by l48hFd8Nwae2
[公派出国] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-09 00:14 by l48hFd8Nwae2
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 5sJFDKp2kwuI 2026-11-06 8/400 2026-11-08 23:01 by l48hFd8Nwae2
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +5 5sJFDKp2kwuI 2026-11-06 9/450 2026-11-08 22:46 by l48hFd8Nwae2
[教师之家] 延安大学回应“副教授留绝笔信”：确已离世，正核实举报内容 +3 yexuqing 2026-11-04 5/250 2026-11-07 13:22 by 苏东坡二世
[硕博家园] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 ttH3f1oA6ace 2026-11-04 11/550 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 ttH3f1oA6ace 2026-11-04 12/600 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +5 kvewwGtKktqB 2026-11-04 14/700 2026-11-06 05:10 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 kvewwGtKktqB 2026-11-04 16/800 2026-11-06 05:00 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 02:04 by qL1cU46YIdK0
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ttH3f1oA6ace 2026-11-04 9/450 2026-11-06 02:02 by qL1cU46YIdK0
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 hNpp4Y2CGvSC 2026-11-04 12/600 2026-11-06 01:53 by qL1cU46YIdK0
信息提示
关闭
请填处理意见
关闭
