[求助] 将PDE转化为状态空间后用matlab求解，结果竟然发散了

系统的对象是一个传热方程，瞬态，并且包含物体的速度。具体就是带钢层流冷却的温度分布。说白了，就是往一块运动着的钢板上喷水，对其温度进行冷却。
我先讲物理方程进行离散，得出来其状态空间形式，既xdot=AX+BU，然后再利用输出方程（既：y=CX的形式）求解其温度分布。
理论上来说，各个取样点的温度应该是逐渐下降的（因为进行喷水冷却了）。但是，我的求解结果却不全是如此。

四个附件的程序运行顺序为：先运行b_1.m求出来状态空间中的稀疏矩阵A和B，再运行l_ode.m 求出状态空间的解，既x的值。然后运行b_1_c.m 求出来输出矩阵C的值，并得出计算结果。exf.m为 l_ode.m 的调用函数。

图片：物理方程为原始温度方程。离散结果为将物理方程离散（用有限元离散）后的状态空间形式。

PS：太穷了，没有金币。我为此挨了不少骂了，搞的老板现在骂我的力气都没了。唉，全是泪水啊。求坛子里的隐藏的大牛快快给点指点！将PDE转化为状态空间后用matlab求解，结果竟然发散了


将PDE转化为状态空间后用matlab求解，结果竟然发散了-1


将PDE转化为状态空间后用matlab求解，结果竟然发散了-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : b_1.m
    • 2013-06-13 16:25:54, 6.47 K
  • 附件 2 : b_1_C.m
    • 2013-06-13 16:26:02, 1.23 K
  • 附件 3 : l_ode.m
    • 2013-06-13 16:26:13, 418 bytes
  • 附件 4 : exf.m
    • 2013-06-13 16:26:19, 222 bytes

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-13 16:31:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuahua

新虫 (小有名气)
万能的小木虫里竟然没有重复的问题
赞一下 回复此楼
2楼2013-06-13 16:33:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nagami

木虫 (正式写手)
边界条件为什么在方程里面，没看懂
赞一下 回复此楼
女靠衣装；男靠金装
3楼2013-06-13 20:22:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuahua

新虫 (小有名气)
引用回帖:
3楼: Originally posted by nagami at 2013-06-13 20:22:16
边界条件为什么在方程里面，没看懂

根据热量守恒得出来的
赞一下 回复此楼
4楼2013-06-13 21:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nagami

木虫 (正式写手)
引用回帖:
4楼: Originally posted by yuahua at 2013-06-13 21:22:31
根据热量守恒得出来的...

我知道能量守恒定律可以得到这个方程，也看出来是传导项，热源，以及对流项
但是边界条件S为什么在主方程里面？
赞一下 回复此楼
女靠衣装；男靠金装
5楼2013-06-13 21:34:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuahua

新虫 (小有名气)
引用回帖:
5楼: Originally posted by nagami at 2013-06-13 21:34:31
我知道能量守恒定律可以得到这个方程，也看出来是传导项，热源，以及对流项
但是边界条件S为什么在主方程里面？...

应该单独处理吗？可是单独处理后怎么跟主方程联系呢
？
赞一下 回复此楼
6楼2013-06-14 09:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuahua

新虫 (小有名气)
引用回帖:
5楼: Originally posted by nagami at 2013-06-13 21:34:31
我知道能量守恒定律可以得到这个方程，也看出来是传导项，热源，以及对流项
但是边界条件S为什么在主方程里面？...

这是我从一本书里看到的和我方程最相近的一个方程了。
将PDE转化为状态空间后用matlab求解，结果竟然发散了-3
赞一下 回复此楼
7楼2013-06-14 09:38:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nagami

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
csgt0: 金币+1, 谢谢 2013-06-14 16:09:11
引用回帖:
7楼: Originally posted by yuahua at 2013-06-14 09:38:15
这是我从一本书里看到的和我方程最相近的一个方程了。

...

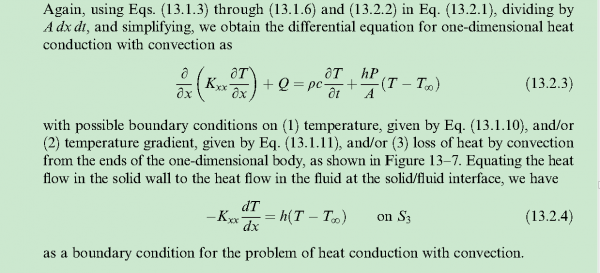

我查到的资料是
13.2.3最右边项是体分布的对流换热；
13.2.4是边界对流换热项；
1）.我感觉你的S项里面：空冷和水冷应该在边界处，传热在不同的物质的交界处发生的话；辐射项印象中是与T的四次方相关的，而不是T的线性式，这个是体分布的；

2）.当你把PDEs转化成变分格式的时候，条件就会自动包含进去。
赞一下 回复此楼
女靠衣装；男靠金装
8楼2013-06-14 12:27:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuahua

新虫 (小有名气)
引用回帖:
8楼: Originally posted by nagami at 2013-06-14 12:27:48
我查到的资料是
13.2.3最右边项是体分布的对流换热；
13.2.4是边界对流换热项；
1）.我感觉你的S项里面：空冷和水冷应该在边界处，传热在不同的物质的交界处发生的话；辐射项印象中是与T的四次方相关的，而不是 ...

转化为变分格式的时候利用散度定理可以吧边界条件自动包含进去，但是，我这个是一维的啊，怎么用散度定理？
赞一下 回复此楼
9楼2013-06-14 21:27:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nagami

木虫 (正式写手)

【答案】应助回帖

★
fegg7502: 金币+1, 应助指数+1, 鼓励交流 2013-06-17 11:08:00
用Newton-Leibniz公式，然后与gauss公式类似的处理方法，就能出来包含函数值与其一阶导数的边界项。散度定理是其高维类似物，同样的
赞一下 回复此楼
女靠衣装；男靠金装
10楼2013-06-15 08:05:43
