应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 其他 » 时效态镍基高温合金晶界腐蚀问题
171/2返回列表12下一页
查看: 2679  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

deng_jiao

铜虫 (正式写手)

[求助] 时效态镍基高温合金晶界腐蚀问题

本人做了一个时效态的高温合金，用传统的CuCl2等配置的腐蚀液能将第二相完好的腐蚀出来，但是看不到晶界！请问如何才能将高温合金的晶界腐蚀出来？觉得不将晶界腐蚀出来的话没法统计晶粒的尺寸！
如果腐蚀不出来晶界的话，如何从这种尽是第二相的金相图片中统计出晶粒尺寸呢？

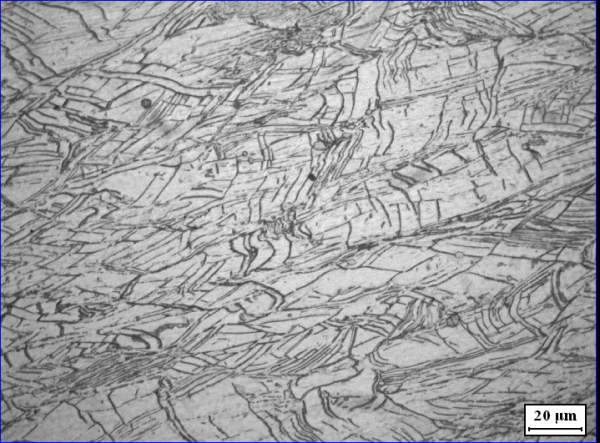

时效态镍基高温合金晶界腐蚀问题

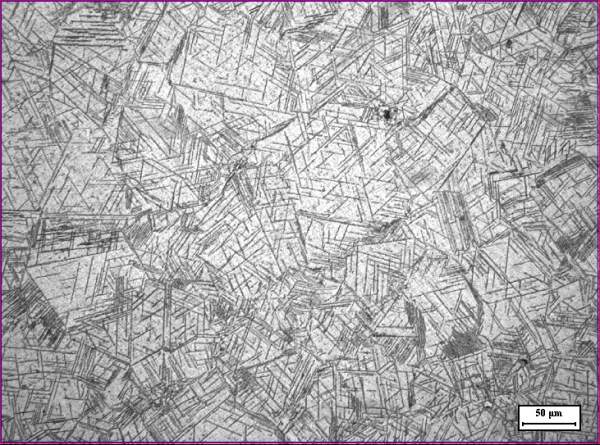

时效态镍基高温合金晶界腐蚀问题-1

[ Last edited by deng_jiao on 2013-5-30 at 08:43 ]
回复此楼

» 本帖@通知

@anxianghai7681 @avad @bobosgabc @chensijie @comma @dillyu @Edward617 @gatech @guidazht ... 查看更多

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
看论文呀看论文
1楼 2013-05-30 08:42:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Lizhigang0603

木虫 (正式写手)

【答案】应助回帖

★ ★
deng_jiao: 金币+2, ★★★很有帮助 2013-11-06 16:07:12
这个合金应该是Inconel 718，长条状的相应该是delta相，建议可以浓硫酸+高锰酸钾水溶液煮，这个是可以的，我做过，可以调整高锰酸钾和浓硫酸的比例，和控制煮的时间，这种方式腐蚀好，只会出现晶界和MX相，可以试试
赞一下(3人) 回复此楼
11楼2013-11-02 13:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by hitbyg at 2013-10-24 09:48:26
试试CUSO4+HCl+H2SO4的溶液，具体配方可以查看高温合金低倍腐蚀的国标！你这种合金很有意思，那么多的针状析出，是sigma相还是什么相啊？

是GH4169高温合金，delta相
赞一下(1人) 回复此楼
看论文呀看论文
10楼2013-11-01 11:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitbyg

铜虫 (正式写手)
引用回帖:
10楼: Originally posted by deng_jiao at 2013-11-01 11:26:26
是GH4169高温合金，delta相...

建议可以试一下CrO3（10%）的水溶液电解，我做706，在4169基础上改进来的，这种溶液好使！
赞一下(1人) 回复此楼
好好干活
13楼2013-11-05 14:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

314977903

版主 (职业作家)

小风子

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
hwweven: 金币+1 2013-05-30 09:45:41
deng_jiao: 金币+1, 谢谢 2013-05-30 10:03:53
deng_jiao: 金币+2 2013-11-01 11:27:01
稍微延长腐蚀时间试试，不知道行不行，没做过这种合金
赞一下 回复此楼
2楼2013-05-30 09:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

deng_jiao

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by 314977903 at 2013-05-30 09:22:29
稍微延长腐蚀时间试试，不知道行不行，没做过这种合金

这个是不行的，延长腐蚀时间后就出现了过腐蚀的特征，试样表面就变黑了！
赞一下 回复此楼
看论文呀看论文
3楼2013-05-30 10:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)
引用回帖:
3楼: Originally posted by deng_jiao at 2013-05-30 10:03:42
这个是不行的，延长腐蚀时间后就出现了过腐蚀的特征，试样表面就变黑了！...

4楼2013-05-30 10:35:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyl

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
314977903: 金币+1, 感谢专家参与交流~ 2013-10-15 12:20:35
deng_jiao: 金币+2 2013-11-01 11:26:51
换换腐蚀剂吧，比如饱和苦味酸。
赞一下 回复此楼
道法自然
5楼2013-05-30 17:52:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendx

金虫 (小有名气)
引用回帖:
5楼: Originally posted by leeyl at 2013-05-30 17:52:20
换换腐蚀剂吧，比如饱和苦味酸。

试了苦味酸，泡了很久，结果出来光亮如新！
赞一下 回复此楼
6楼2013-05-30 21:23:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendx

金虫 (小有名气)
析出相感觉比晶界好腐蚀出来，每次都是只能看见析出相。
求大神，解答！
赞一下 回复此楼
7楼2013-05-30 21:25:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)
再顶一下！
8楼2013-10-15 12:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitbyg

铜虫 (正式写手)

【答案】应助回帖

★ ★ ★
deng_jiao: 金币+2 2013-11-01 11:25:47
314977903: 金币+1, 应助指数+1, 感谢参与应助！ 2013-11-01 12:21:44
试试CUSO4+HCl+H2SO4的溶液，具体配方可以查看高温合金低倍腐蚀的国标！你这种合金很有意思，那么多的针状析出，是sigma相还是什么相啊？
赞一下 回复此楼
好好干活
9楼2013-10-24 09:48:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 deng_jiao 的主题更新
171/2返回列表12下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
