| 查看: 7609 | 回复: 19 | ||||
[求助]
钛合金腐蚀晶界问题 已有1人参与
|
||||
|

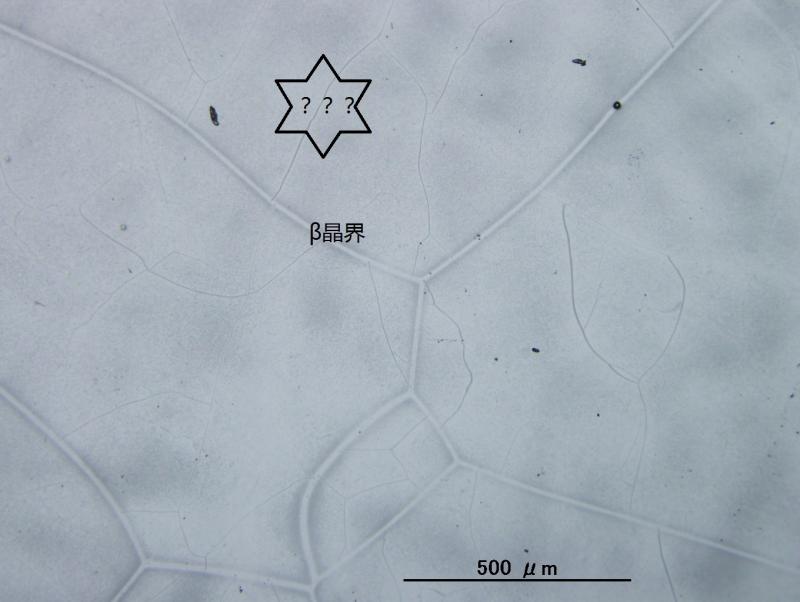

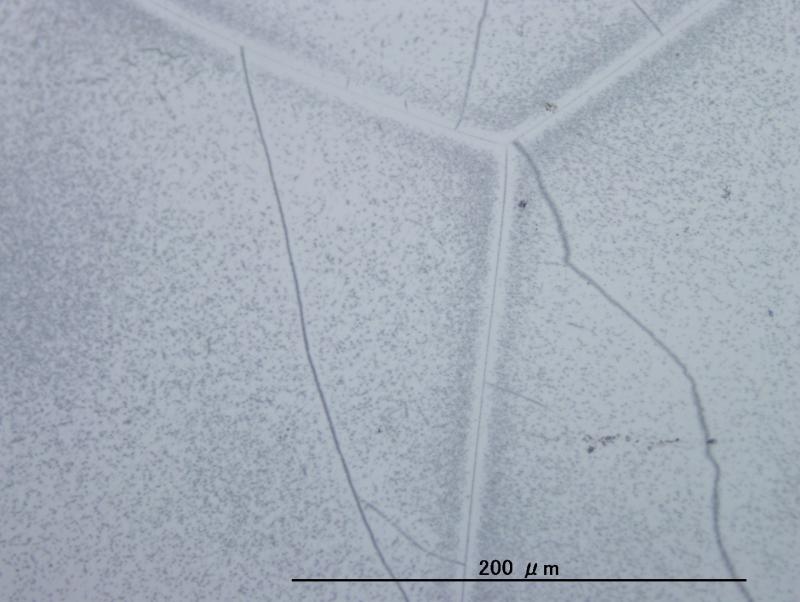

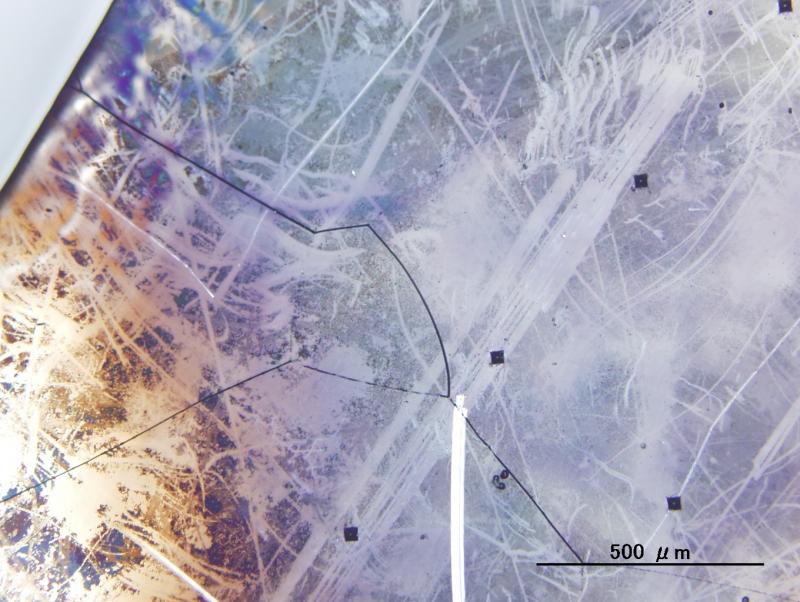

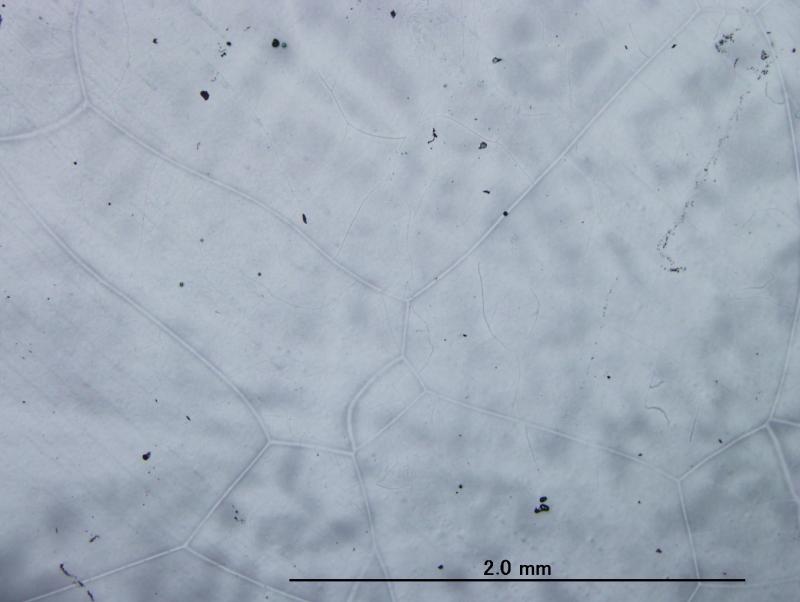

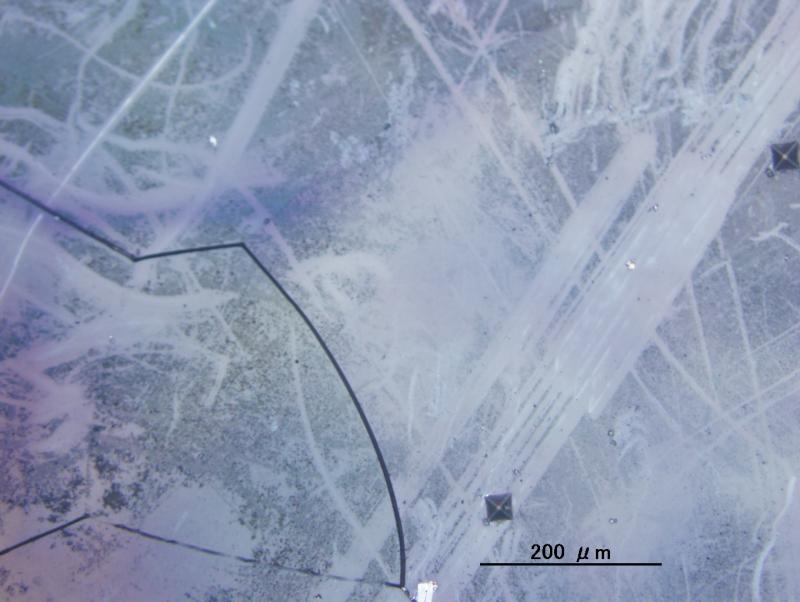

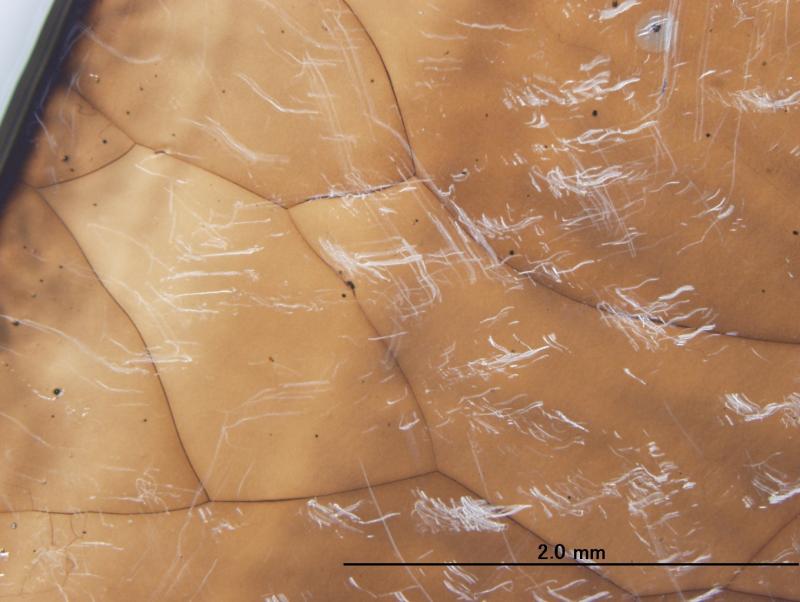

亚稳定β Ti-Nb 合金 铸态固溶加时效，淬水 用砂纸分400、800、1000、1500、2000依次磨制好，电解抛光。然后用3%氢氟酸、5%硝酸、91%水混合溶液腐蚀，时间短看不清楚晶界，时间一常，试样表面就变黑了。 就算腐蚀轻的话，β晶界也不是特别清楚，更有意思的是，在β晶粒的内部有小的界限，不知道这个是什么？     下面是腐蚀后表面变黑的试样，是不是腐蚀过了？为什么晶粒有颜色了？    [ Last edited by panpan8407 on 2012-4-20 at 16:12 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 常见金属金相腐蚀剂 | 材料结构学 |
» 猜你喜欢
308求调剂
已经有4人回复
-
NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗
已经有14人回复
-
材料与化工一志愿南昌大学327求调剂推荐
已经有6人回复
-
化学调剂0703
已经有7人回复
-
327求调剂
已经有11人回复
-
调剂
已经有8人回复
-
梁成伟老师课题组欢迎你的加入
已经有7人回复
-
伙伴们，祝我生日快乐吧
已经有24人回复
-
中科院材料273求调剂
已经有3人回复
-
材料工程专硕274一志愿211求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 铝硅合金腐蚀问题
已经有8人回复
- 我对某种合金加了0.1%的元素，我如何检测出这种元素处在晶界还是晶内呢？
已经有8人回复
- 向大家请教一个关于硅的湿法腐蚀的相关问题。。
已经有4人回复
- 晶界和应力的问题
已经有7人回复
- 高碳钢焊接后金相腐蚀问题
已经有5人回复
- 12cr1mov 金相腐蚀技术
已经有8人回复
- α+β型钛合金，加工后的腐蚀晶界很浅，我想看到晶界，应该怎么腐蚀？
已经有9人回复
- 钛合金TC4 金相腐蚀
已经有24人回复
- 钛合金腐蚀求助
已经有9人回复
- 为什么第二相粒子在晶粒内部较晶界上强化效果好
已经有10人回复
- 求钛合金金相高手进来看看这是怎么回事
已经有33人回复
- 向钛合金金相达人求助看看这几张金相
已经有15人回复
- 银铜合金用哪种腐蚀剂能把晶界腐蚀出来？
已经有4人回复
- 大家觉得国内研究钛合金的哪个地方比较厉害啊
已经有10人回复
- 关于大小角度晶界的区分，在线等。
已经有6人回复
- 高温合金金相腐蚀液
已经有4人回复
- 【交流】钛合金晶界特征分布
已经有10人回复
- 【求助】Haynes230合金的电解抛光的腐蚀剂？
已经有9人回复
- 【求助/交流】关于T0，T1，T2代问题
已经有5人回复
- 【求助】做盐雾腐蚀前，不锈钢表面热处理的氧化皮怎么去除
已经有7人回复
- 【求助】铝合金抛光腐蚀后晶相中有黑点
已经有18人回复
- 【求助】含有溴化氢的氯仿母液用什么管道输送不易腐蚀
已经有7人回复
zhyq8767
荣誉版主 (文坛精英)
- MM-EPI: 11
- 应助: 130 (高中生)
- 贵宾: 2.617
- 金币: 16945.9
- 散金: 31525
- 红花: 163
- 沙发: 3565
- 帖子: 27337
- 在线: 2812.9小时
- 虫号: 1346539
- 注册: 2011-07-15
- 专业: 新闻学与传播学其他学科
- 管辖: 金属
【答案】应助回帖
★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-04-26 09:43:10
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-04-26 09:43:10
|
可以去这个贴里面查看一下有关钛合金金相问题类似的贴子，希望对你有帮助 http://muchong.com/bbs/viewthread.php?tid=4422572&fpage=1 |
3楼2012-04-23 14:55:24
8楼2012-04-26 09:30:42
送红花一朵 16楼2016-03-21 19:20:49
2楼2012-04-23 14:32:57
4楼2012-04-23 15:12:21
zhyq8767
荣誉版主 (文坛精英)
- MM-EPI: 11
- 应助: 130 (高中生)
- 贵宾: 2.617
- 金币: 16945.9
- 散金: 31525
- 红花: 163
- 沙发: 3565
- 帖子: 27337
- 在线: 2812.9小时
- 虫号: 1346539
- 注册: 2011-07-15
- 专业: 新闻学与传播学其他学科
- 管辖: 金属
5楼2012-04-23 15:16:50
6楼2012-04-24 14:43:34
7楼2012-04-24 15:22:41
9楼2013-04-08 20:26:04
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 23019.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5201
- 在线: 1050.9小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
【答案】应助回帖
|
亚稳定β Ti-Nb 合金 铸态固溶加时效，淬水 用砂纸分400、800、1000、1500、2000依次磨制好，电解抛光。然后用3%氢氟酸、5%硝酸、91%水混合溶液腐蚀，时间短看不清楚晶界，时间一常，试样表面就变黑了。 就算腐蚀轻的话，β晶界也不是特别清楚，更有意思的是，在β晶粒的内部有小的界限，不知道这个是什么？ 1、请问是Ti-45Nb合金吗？ 2、从Ti-Nb合金的相图来看，没有热处理强化效果，水淬有固溶效果，时效好像没效果； 3、由于Ti-Nb的耐腐蚀性能比钛好得多，可能试一下其他试剂会效果更好；推荐用HF：HNO3体积比1:3的比例溶液作为腐蚀剂； 4、我们做Ti-45Nb和Ti-5Nb没有发现晶粒内部有小的界限，所以也不能轻易判断，但楼主的照片非常清晰，不知用的是什么金相显微镜？ |
10楼2014-01-14 15:47:18
