应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 向钛合金金相达人求助看看这几张金相
161/2返回列表12下一页
查看: 3511  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Ti-Al-Mo-V

新虫 (初入文坛)

[求助] 向钛合金金相达人求助看看这几张金相

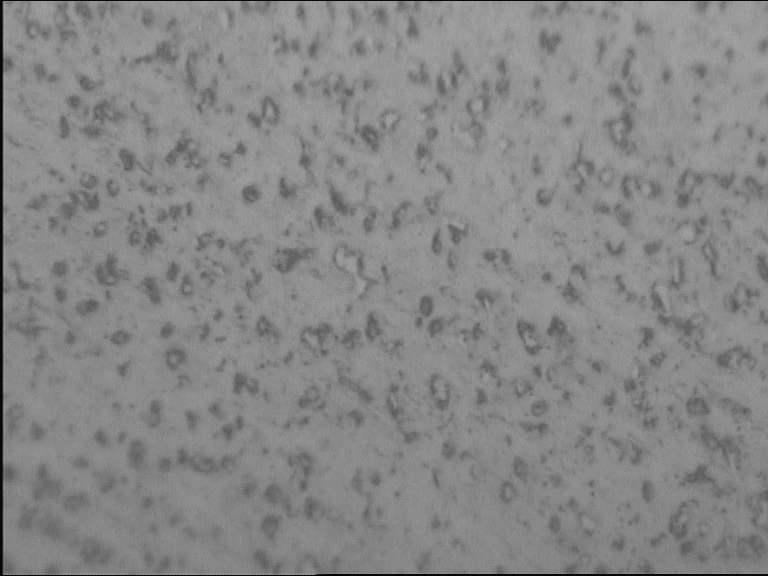

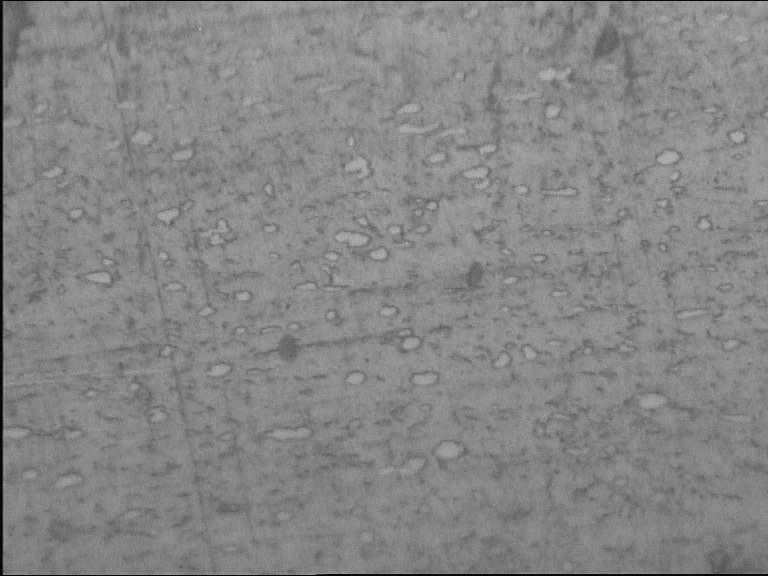

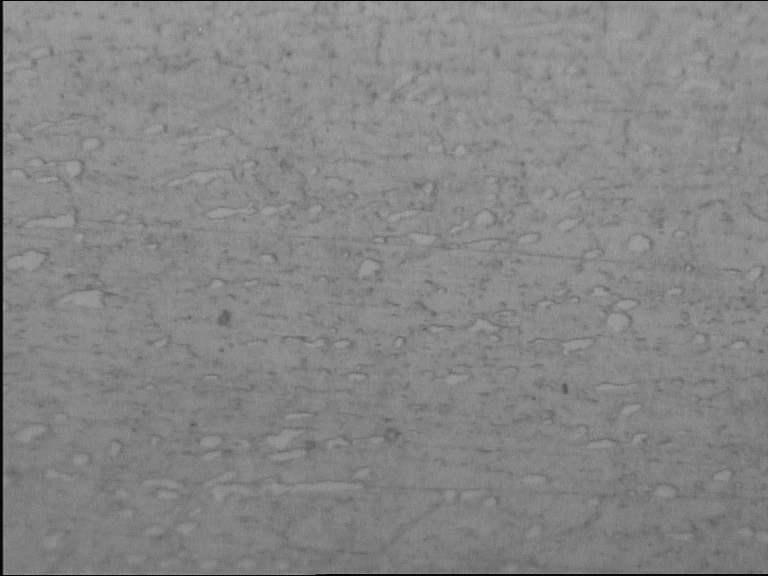

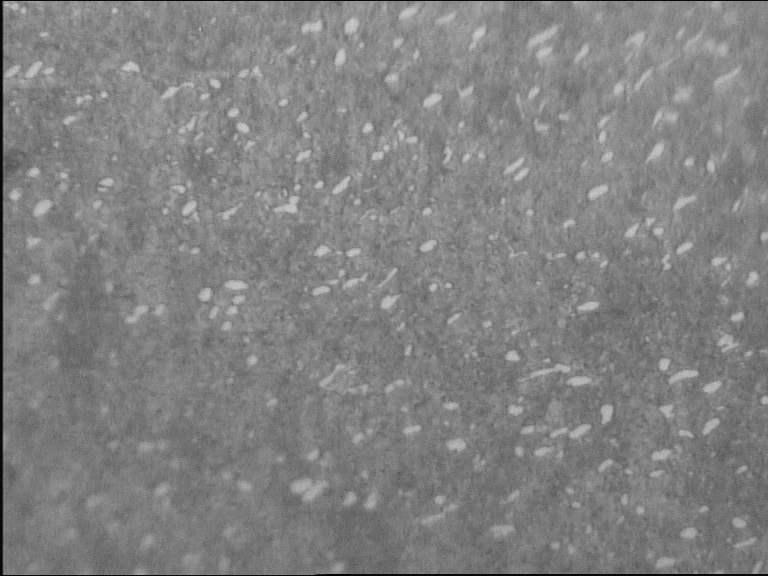

这几张是近β高强钛合金高温变形后的金相组织，看不到β晶界，看上去有一些等轴α相，金相强人们看看有没有改善金相的办法？腐蚀问题还是制样的问题？还是说就只能这样？













[ Last edited by Ti-Al-Mo-V on 2012-5-11 at 15:37 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-11 15:29:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有5个 )

Ti-Al-Mo-V

新虫 (初入文坛)
Ti-Al-Mo-V: 回帖置顶 2012-05-13 20:17:24
引用回帖:
2楼: Originally posted by mzgnjust at 2012-05-11 21:23:25:
钛合金金相相比其他金属要困难，从你的图片看，一个是样品没有磨平，有虚像，还有就是有划痕。
图中只能看到α相，基体组织看不到，可能是没有腐蚀好，不知道你用的是什么腐蚀液？样品牌号是什么？

BT22，腐蚀剂Kroll试剂：HF:HNO3:H2O=1:3:40
赞一下 回复此楼
3楼2012-05-12 10:51:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ti-Al-Mo-V

新虫 (初入文坛)
Ti-Al-Mo-V: 回帖置顶 2012-05-13 10:26:05
引用回帖:
2楼: Originally posted by mzgnjust at 2012-05-11 21:23:25:
钛合金金相相比其他金属要困难，从你的图片看，一个是样品没有磨平，有虚像，还有就是有划痕。
图中只能看到α相，基体组织看不到，可能是没有腐蚀好，不知道你用的是什么腐蚀液？样品牌号是什么？

第一张为什么基体黑了，α没问题呢，还有你说的虚像是指白色颗粒吗？那个是α吗
赞一下 回复此楼
4楼2012-05-12 10:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ti-Al-Mo-V

新虫 (初入文坛)
Ti-Al-Mo-V: 回帖置顶 2012-05-14 15:23:15
引用回帖:
5楼: Originally posted by mzgnjust at 2012-05-13 21:23:48:
虚像是因为没有磨平，有的地方清晰，有的地方模糊

请问腐蚀方面有什么建议？腐蚀剂的配比是否有问题？
赞一下 回复此楼
7楼2012-05-14 15:16:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

★ ★
Ti-Al-Mo-V: 回帖置顶 2012-05-14 19:00:14
Ti-Al-Mo-V: 金币+2, ★★★很有帮助 2012-05-17 17:35:40
引用回帖:
7楼: Originally posted by Ti-Al-Mo-V at 2012-05-14 15:16:51:
请问腐蚀方面有什么建议？腐蚀剂的配比是否有问题？

你的腐蚀液是可以的，可以适当调一下浓度、以及腐蚀时间的长短
赞一下(1人) 回复此楼
10楼2012-05-14 18:02:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ti-Al-Mo-V

新虫 (初入文坛)
Ti-Al-Mo-V: 回帖置顶 2012-05-14 19:06:57
引用回帖:
10楼: Originally posted by mzgnjust at 2012-05-14 18:02:15:
你的腐蚀液是可以的，可以适当调一下浓度、以及腐蚀时间的长短

腐蚀时间较难把握，我是采用棉球擦拭的，在水龙头旁边，几秒钟后冲水再观察，前面三四分钟没反应，然后突然就灰掉了，但是基体还是没出来，只能看见α相，再腐蚀就黑了······感觉就算黑了α还是可见的，但想看基体晶粒状态就很困难，但在单相区温度变形的样品腐蚀较好，时间长点就能看到明显的β晶粒
赞一下 回复此楼
11楼2012-05-14 18:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lucky5260

新虫 (初入文坛)
两相区进行腐蚀就是这样子，你的照片倍数好像较高，那些好像都是水渍一样不像α相，腐蚀液试试1:3:6，腐蚀完后用橡皮轻擦表面，ＯＫ
赞一下(1人) 回复此楼
钛及钛合金研发，生产，旋压工艺
14楼2012-11-06 21:40:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
yongyong2050: 金币+1, 感谢交流 2012-05-11 23:33:34
Ti-Al-Mo-V: 金币+2, ★★★很有帮助 2012-05-14 15:12:31
钛合金金相相比其他金属要困难，从你的图片看，一个是样品没有磨平，有虚像，还有就是有划痕。
图中只能看到α相，基体组织看不到，可能是没有腐蚀好，不知道你用的是什么腐蚀液？样品牌号是什么？
赞一下 回复此楼
2楼2012-05-11 21:23:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by Ti-Al-Mo-V at 2012-05-12 10:53:19:
第一张为什么基体黑了，α没问题呢，还有你说的虚像是指白色颗粒吗？那个是α吗

虚像是因为没有磨平，有的地方清晰，有的地方模糊
赞一下 回复此楼
5楼2012-05-13 21:23:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蝈蝈835678

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
engle028: 金币+1, 感谢交流 2012-05-14 17:29:13
重新来过，磨平，抛光，腐蚀
赞一下 回复此楼
6楼2012-05-14 09:17:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgt725

木虫 (正式写手)

【答案】应助回帖

★
engle028: 金币+1, 感谢交流 2012-05-14 17:29:19
可以考虑高温淬火，然后在两相区循环热处理改善一下组织，不过工艺较复杂
赞一下 回复此楼
长期从事铸造钛合金及其制品的制造加工
8楼2012-05-14 16:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ti-Al-Mo-V

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by lgt725 at 2012-05-14 16:27:59:
可以考虑高温淬火，然后在两相区循环热处理改善一下组织，不过工艺较复杂

······我问的是金相制样问题······
赞一下 回复此楼
9楼2012-05-14 18:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Ti-Al-Mo-V 的主题更新
161/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 085600 英一数二272求调剂 5+6 vida_a 2026-03-01 16/800 2026-03-02 19:13 by zhukairuo
[考研] 289求调剂 +8 yang婷 2026-03-02 9/450 2026-03-02 19:08 by zhukairuo
[考研] 295求调剂。一志愿报考郑州大学化学工艺学硕，总分295分 +7 yl1 2026-03-02 7/350 2026-03-02 19:03 by zhukairuo
[考研] 环境调剂 +3 chenhanheng 2026-03-02 3/150 2026-03-02 17:37 by houyaoxu
[考研] 一志愿东北大学化学314分求调剂 +3 lr1212.. 2026-03-02 3/150 2026-03-02 17:36 by yeahyou
[考博] 诚招农业博士 +3 心欣向荣 2026-02-28 3/150 2026-03-02 13:33 by 时间不狗
[考研] 化工270求调剂 +8 什么名字qwq 2026-03-02 8/400 2026-03-02 13:03 by houyaoxu
[考研] 材料工程274求调剂 +4 Lilithan 2026-03-01 4/200 2026-03-02 12:06 by yuchj
[考研] 265分求调剂不调专业和学校有行学上就 +6 礼堂丁真258 2026-02-28 9/450 2026-03-02 12:04 by 52hz~~
[考研] 281求调剂 +5 2026计算机_诚心 2026-03-01 8/400 2026-03-02 11:05 by 汪！？！
[考研] 275求调剂 +3 L-xin? 2026-03-01 6/300 2026-03-02 10:22 by 热情沙漠
[考研] 322求调剂 +3 熊境喆 2026-03-01 3/150 2026-03-02 08:44 by houyaoxu
[考研] 0857调剂 +4 一ll半 2026-02-28 5/250 2026-03-02 02:33 by 908055542
[基金申请] 本子写完了，给DS兄弟看了，得了92分 +3 Doma 2026-03-01 7/350 2026-03-02 00:00 by jnzsy
[考研] 272求调剂 +6 田智友 2026-02-28 6/300 2026-03-01 21:40 by 公瑾逍遥
[考研] 化工299分求调剂 一志愿985落榜 +5 嘻嘻(*^ω^*) 2026-03-01 5/250 2026-03-01 19:47 by 无际的草原
[考研] 328求调剂 +3 aaadim 2026-03-01 5/250 2026-03-01 17:29 by njzyff
[考研] 313求调剂 +3 水流年lc 2026-02-28 3/150 2026-03-01 16:01 by 新能源达人
[考研] 298求调剂 +9 人间唯你是清欢 2026-02-28 12/600 2026-03-01 14:23 by Ducount.Y
[硕博家园] 2025届双非化工硕士毕业，申博 +3 更多的是 2026-02-27 4/200 2026-03-01 10:04 by ztg729
信息提示
关闭
请填处理意见
关闭
