应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 关于大小角度晶界的区分，在线等。
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 7301  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xunan1985

木虫 (正式写手)

[求助] 关于大小角度晶界的区分，在线等。

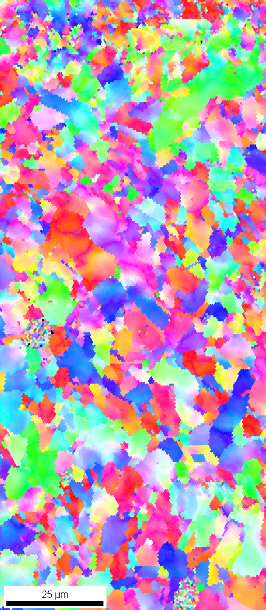

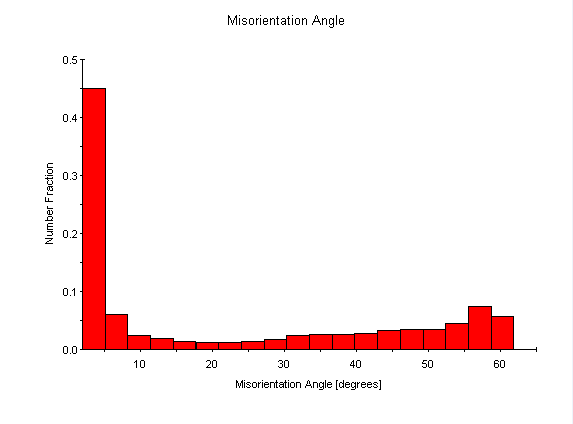

我看大多数文献说，5到15度为小角度晶界，15度以上为大角度晶界。我做的EBSD从2度以上开始统计，2到5度的数量百分比比较大，请问这个角度范围的晶界该怎么界定，能叫做亚晶界么。求达人赐教。
回复此楼

» 收录本帖的淘帖专辑推荐

可能会用到的中文教材 EBSD汇总 材料类资料 表征方法与设备

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
爱科研，爱老婆
1楼 2012-04-25 13:19:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
毛猴: 金币+2, 专家考核, 感谢交流！ 2012-04-25 18:14:08
一般都认为是亚晶界，但严谨的说是小角度界面，是不是亚晶界还需针对具体的材料状态。
关于EBSD测试取向差，需要考虑其标定误差，统计时候要谨慎，这里涉及测试时样品状态，电镜状态和操作员的熟练。
一般来说小于10°肯定是小角度，大于15°就是大角度晶界，但是10~15°间也有具体情况下的判断。
赞一下 回复此楼
每天一小步也有新高度
2楼2012-04-25 17:41:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liu060301

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢参与！希望多来金属版交流！ 2012-04-26 08:03:50
我估计是亚晶，不过楼主最好上图看一下。
ebsd的取向差一般不会出错，估计楼主的材料经过大的变形

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2012-04-26 01:29:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaofu7723

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qlf_126: 金币+1, 感谢专家 参与交流！ 2012-04-26 08:04:10
我觉得是不是亚晶要仔细分析一下，包括你用EBSD的操作参数，如步长啊什么的，一般来讲5°以下多为亚晶界！是不是你的材料变形很大啊？如果想确认可以在TEM上看一下！
赞一下 回复此楼
4楼2012-04-26 08:00:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xunan1985

木虫 (正式写手)
引用回帖:
2楼: Originally posted by comma at 2012-04-25 17:41:09:
一般都认为是亚晶界，但严谨的说是小角度界面，是不是亚晶界还需针对具体的材料状态。
关于EBSD测试取向差，需要考虑其标定误差，统计时候要谨慎，这里涉及测试时样品状态，电镜状态和操作员的熟练。
一般来说小 ...

谢谢您的解答！
我的材料是冷加工态的纯铜。经过搅拌摩擦焊和液氮急速冷却，ebsd显示的的是搅拌区的组织和晶界取向。
赞一下 回复此楼
爱科研，爱老婆
5楼2012-04-26 08:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

suotao_npu

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767: 金币+1, 感谢交流 2012-04-27 10:01:51
个人认为应该是属于亚晶界。这有点类似于采用大塑性变形细化晶粒时，变形量相对较小时的亚晶粒
赞一下(1人) 回复此楼
6楼2012-04-27 02:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dc2003121106

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhyq8767: 金币+1, 感谢交流 2012-04-27 10:01:58
铜的搅拌摩擦焊应该会发生大塑性变形以及动态再结晶。大塑性变形肯定会引入大量小角界面，一般小于2°；在随后的动态再结晶过程中，肯定小角界面会部分消失，但仍会大量存在。我想这种动态再结晶不是完全的，肯定会有亚晶出现了。
在Channel 5 软件中有统计再结晶百分比与亚晶百分比的功能，你可以试试看。当然，参数设置受人为因素影响很大。
赞一下 回复此楼
10年SEM/EDS/EBSD经验
7楼2012-04-27 09:12:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 xunan1985 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 求调剂 一志愿西南交通大学085701环境工程 282分 +7 多多爱吃汉堡 2026-04-04 7/350 2026-04-05 19:47 by 福农资环_环境基
[考研] 一志愿青科085500，初试295分，公共课213分 +3 遇到的人愿望都� 2026-04-05 3/150 2026-04-05 18:45 by 蓝云思雨
[考研] 284求调剂 +7 徐同学_001 2026-04-04 13/650 2026-04-05 17:19 by yulian1987
[考研] 275求调剂 +16 waltzh 2026-04-01 16/800 2026-04-05 17:14 by Hdyxbekcb
[考研] 机械专硕274求调剂，不挑专业学校 +4 泛泛2333 2026-04-05 5/250 2026-04-05 17:13 by lbsjt
[考研] 085410人工智能 初试316分 求调剂 +6 残星拂曙 2026-03-31 6/300 2026-04-05 12:15 by rainbow11
[考研] 求调剂 +3 电气小神童 2026-04-04 3/150 2026-04-05 10:17 by barlinike
[考研] 288环境专硕,求调材料方向 +13 lllllos 2026-04-04 14/700 2026-04-04 23:34 by lqwchd
[考研] 344材料与化工调剂 +9 调剂上岸玘 2026-04-03 9/450 2026-04-04 23:10 by happyddm
[考研] 278求调剂 +14 范婷娜 2026-04-04 15/750 2026-04-04 22:15 by lqwchd
[考研] 材料专硕306英一数二 +8 z1z2z3879 2026-03-31 8/400 2026-04-04 22:08 by hemengdong
[考研] 环境285分，过六级，求调剂 +10 xhr12 2026-04-02 10/500 2026-04-04 21:53 by bn53987
[考研] 335求调剂 +7 沈清璃 2026-04-03 7/350 2026-04-03 18:55 by lijunpoly
[考研] 求调剂机会 +5 意染ivy 2026-04-03 5/250 2026-04-03 15:13 by qoooooo614
[考研] 315分 085602 求调剂 +15 26考研上岸版26 2026-04-02 15/750 2026-04-03 12:45 by xingguangj
[考研] 330求调剂 +3 白神呜呼呼 2026-04-02 3/150 2026-04-03 10:15 by 蓝云思雨
[考研] 重庆大学材料与化工085600，初试370+，求求调剂建议 +8 shzhou_ 2026-04-01 9/450 2026-04-03 09:31 by 蓝云思雨
[考研] 初试301，代码085701环境工程，本硕一致，四六级已过，有二区一作，共发表5篇论文 +6 axibli 2026-04-01 6/300 2026-04-02 13:42 by Ecowxq666！
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +10 哇呼哼呼哼 2026-04-01 11/550 2026-04-02 11:31 by lnilvy
[考研] 0710生物学求调剂 +9 manman511 2026-04-01 9/450 2026-04-02 10:00 by zxl830724
信息提示
关闭
请填处理意见
关闭
