应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料其他 » 再结晶热处理对材料大小角度晶界的影响（EBSD）
41/1返回列表
查看: 2599  |  回复: 3
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wcjhit

木虫 (正式写手)

[交流] 再结晶热处理对材料大小角度晶界的影响（EBSD）

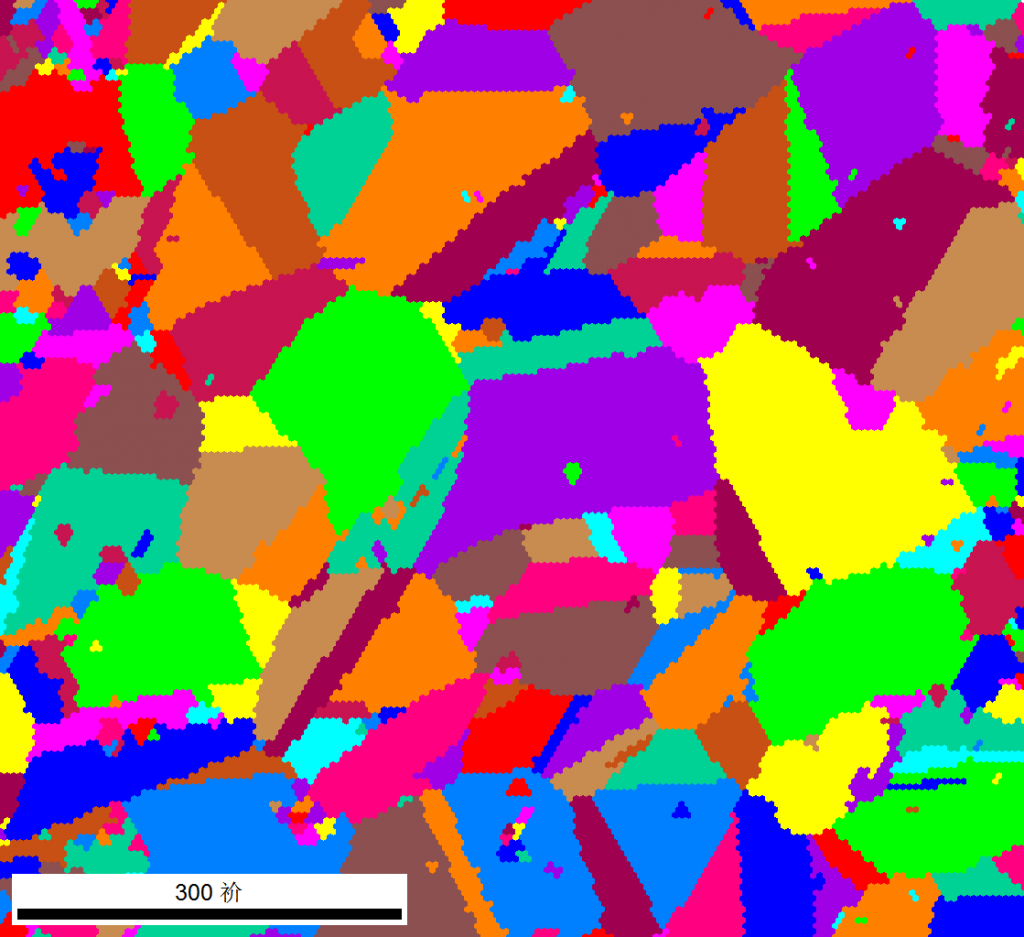

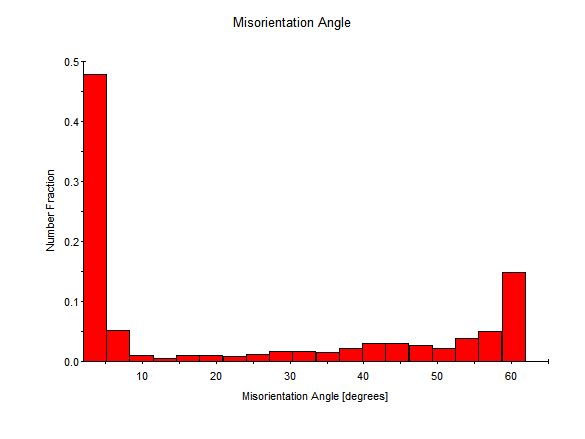

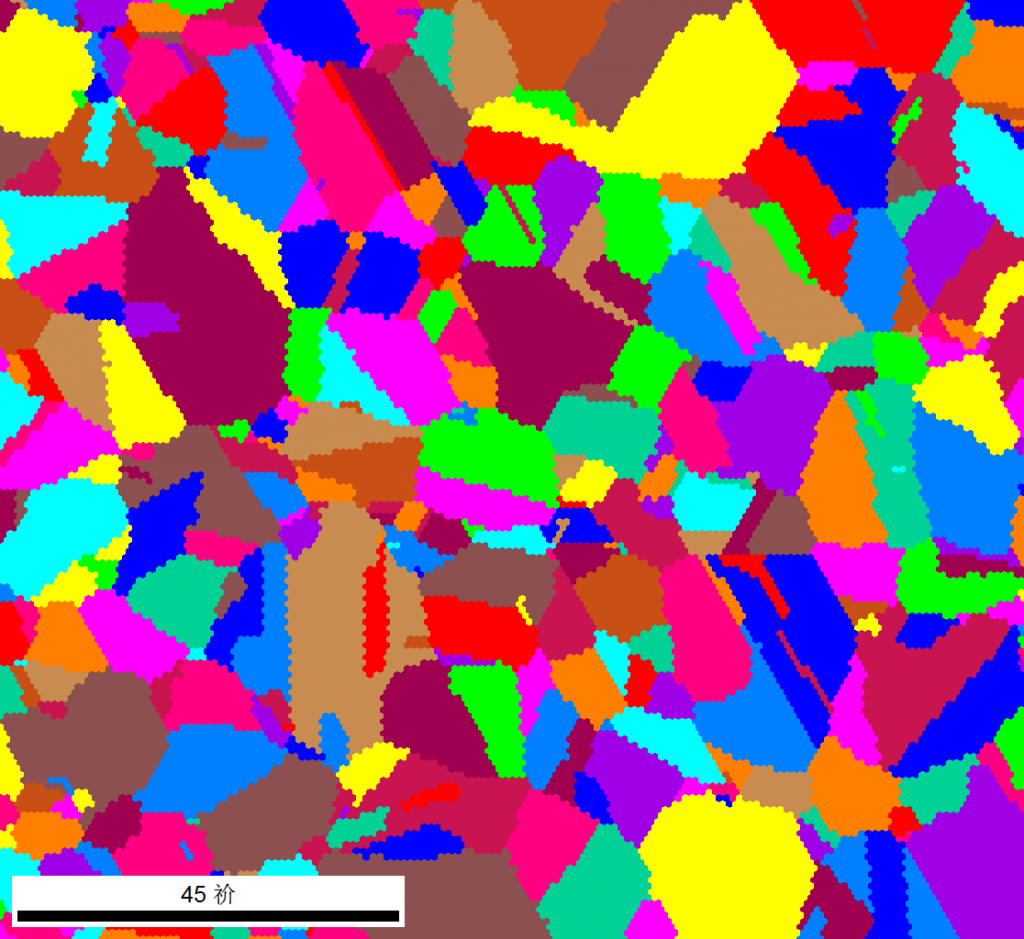

一般情况下，材料再结晶热处理后应以大角度晶界为主。而我通过两种不同再结晶热处理工艺获得的大小角度晶界的分布差别很大，请问是什么原因？材料为纯镍，图如下！










回复此楼

» 收录本帖的淘帖专辑推荐

EBSD电子背散射衍射分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2013-03-01 16:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youthmany

铜虫 (正式写手)
★ ★ ★
wcjhit(金币+1): 谢谢参与
wcjhit: 金币+2 2013-03-02 08:46:25
首先，晶粒太小，统计性不是特别可靠。两个图中的大量退火孪晶产生60°左右的峰。
第二个图中明显有很多小的没有再结晶完成的亚晶，因为你没有给出这些小晶界的角度，不好说是不是小角晶界，但是从形貌上可以看出这是没有完全再结晶的组织。另外你看下band contrast图，划痕，表面污染也会出很多小角晶界
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wcjhit
2楼2013-03-01 21:09:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcjhit

木虫 (正式写手)
送鲜花一朵
引用回帖:
2楼: Originally posted by youthmany at 2013-03-01 21:09:46
首先，晶粒太小，统计性不是特别可靠。两个图中的大量退火孪晶产生60°左右的峰。
第二个图中明显有很多小的没有再结晶完成的亚晶，因为你没有给出这些小晶界的角度，不好说是不是小角晶界，但是从形貌上可以看出这 ...

谢谢！我再试一个比较清洁的试样看看！
赞一下 回复此楼
3楼2013-03-02 08:46:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
yingying15884楼
2013-03-02 23:05   回复
wcjhit(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 wcjhit 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫 高级回复(可上传附件)
信息提示
关闭
请填处理意见
关闭
