[交流] gambit划分球体网格 已有4人参与

用gambit给一个圆球划网格，球被分成3份，划分怎样的网格比较好呢？我先划线，再划面，再划体的时候就会有的部分画不出来，如果直接对体生成网格，后期fluent计算的误差很大，得不到比较可靠的结果了。大家指教一下！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-29 21:16:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wen-tao

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
要看看切成的什么样子的？画不出来可能是premesh的时候不对等
赞一下(1人) 回复此楼
2楼2013-05-30 09:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rnchen

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我记得有个教程，教你把球分成八份，然后用楔形网格，那个应该效果还不错
赞一下 回复此楼
3楼2013-05-30 12:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2013-06-02 11:05:08

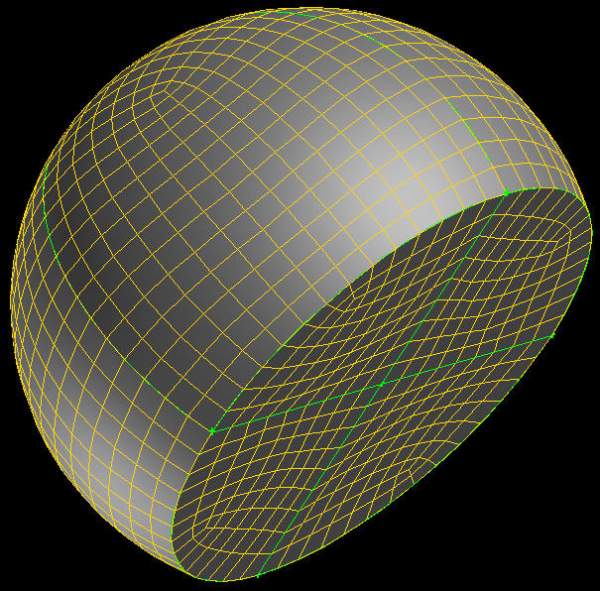

上传一张图，你应该就知道怎么分区画网格了
gambit划分球体网格
赞一下(2人) 回复此楼
我要奋斗到底
4楼2013-06-01 08:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wshou1021

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by rnchen at 2013-05-30 12:40:42
我记得有个教程，教你把球分成八份，然后用楔形网格，那个应该效果还不错

我用各种网格都试了，结果就画不出来，只能自动生成三棱锥网格，而且对同一个模型每次画不同的网格数，fluent计算的结果会完全不一样，这是怎么回事呢，网格画成什么样才能保证计算结果可靠呢，急需指教！！！
赞一下 回复此楼
5楼2013-06-04 08:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与！ 2013-06-05 20:51:35
引用回帖:
5楼: Originally posted by wshou1021 at 2013-06-04 08:13:41
我用各种网格都试了，结果就画不出来，只能自动生成三棱锥网格，而且对同一个模型每次画不同的网格数，fluent计算的结果会完全不一样，这是怎么回事呢，网格画成什么样才能保证计算结果可靠呢，急需指教！！！...

这就是网格的无关性啊。我的图已经表明了画法了，应该可以画出来的
赞一下 回复此楼
我要奋斗到底
6楼2013-06-04 08:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rnchen

金虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 谢谢参与！ 2013-06-05 20:51:29
引用回帖:
5楼: Originally posted by wshou1021 at 2013-06-04 08:13:41
我用各种网格都试了，结果就画不出来，只能自动生成三棱锥网格，而且对同一个模型每次画不同的网格数，fluent计算的结果会完全不一样，这是怎么回事呢，网格画成什么样才能保证计算结果可靠呢，急需指教！！！...

那个说明你的网格不够多， 网格无关性检查， 你可以增加网格，直到结果一致了。 说明你的网格才够密。

看看这个 http://muchong.com/html/201101/2743213.html
赞一下 回复此楼
7楼2013-06-04 13:06:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

break-out

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 5超7 at 2013-06-01 08:54:33
上传一张图，你应该就知道怎么分区画网格了


请问下整个球体怎么划分呢？我看了您之前说的那个用正方体分割的方法，看的不是很懂。。。能教下吗？
赞一下 回复此楼
8楼2015-09-28 11:24:26
