[求助] [已完结]三维体连成一体,并划分网格

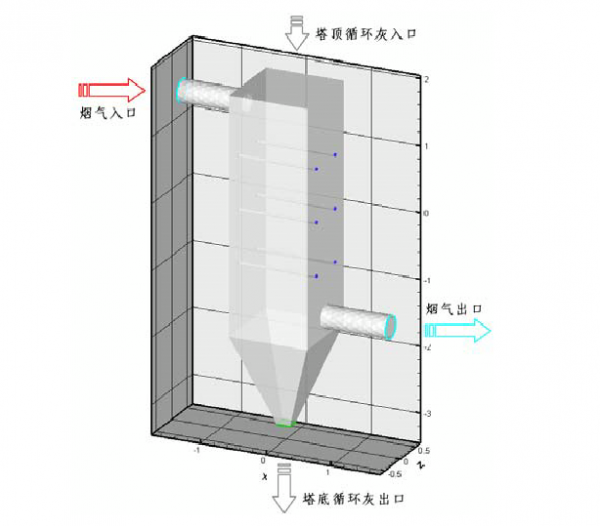

各位大拿:急于求助如何构建三维模型,并划分网格如图片所示,我将四个三维体合并后,划分网格时,长方体的体网格消失了。我希望将二个圆柱体和一个长方体及四棱台结合为一个整体,并划分网格,解释的步骤要详细,谢谢
[已完结]三维体连成一体,并划分网格

[ Last edited by 1592203609 on 2013-6-2 at 10:56 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

坚持就能成功
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wen-tao

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-06-02 10:56:34
xiegangmai: 金币+2, 谢谢参与! 2013-06-02 10:58:28
肯定消失的,因为布尔加之后长方体的面上又有了新的特征线
合在一起画的话估计只能用Tet吧
2楼2013-05-30 09:54:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l鲁猎人

金虫 (小有名气)

引用回帖:
2楼: Originally posted by wen-tao at 2013-05-30 09:54:04
肯定消失的,因为布尔加之后长方体的面上又有了新的特征线
合在一起画的话估计只能用Tet吧

谢谢!这是一个作业,是从tecplot处理后的结果图,我想用gambit 建立模型后,在划分网格,然后从tecplot处理后得出同样答案的具体步骤。
坚持就能成功
3楼2013-05-30 17:59:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wen-tao

新虫 (初入文坛)

不好意思,这个不太会
4楼2013-06-02 20:10:35
