[求助] 三求网格生成问题指点

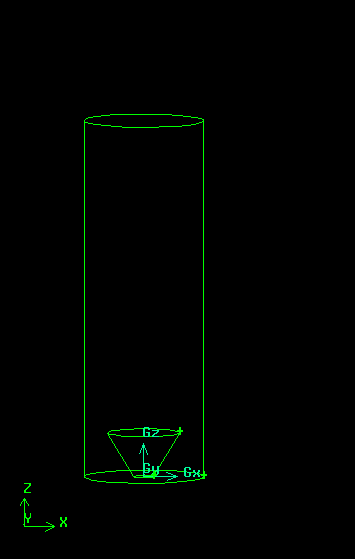

求高手指点网格生成策略：结构如下图，从大圆柱中subtract小锥台，分别对两部分生成网格~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-18 16:22:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovehaerb

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
六子哥: 金币+10, ★有帮助, 4 2012-03-20 15:33:05
用icem cfd。先建体，在圆台那里切开。之后o型网格划分，再之后对应起来，记得对块命名哦
赞一下 回复此楼
好好学习天天向上
2楼2012-03-19 21:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
2楼: Originally posted by lovehaerb at 2012-03-19 21:06:17:
用icem cfd。先建体，在圆台那里切开。之后o型网格划分，再之后对应起来，记得对块命名哦

谢谢指点，但是小弟没接触过ICEM软件，只是略懂一点GAMBIT。然而现在时间紧迫，恐怕现学现卖不太现实~~
赞一下 回复此楼
3楼2012-03-19 22:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

感谢参与，应助指数 +1
这个模型你可以尝试cooper。。。应该是可以co的，但是质量不会很高，因为下面的角度有点小
赞一下 回复此楼
我要奋斗到底
4楼2012-03-19 22:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 5超7 at 2012-03-19 22:43:45:
这个模型你可以尝试cooper。。。应该是可以co的，但是质量不会很高，因为下面的角度有点小

直接copper的话质量相当不好~~
赞一下 回复此楼
5楼2012-03-19 23:20:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

引用回帖:
5楼: Originally posted by 六子哥 at 2012-03-19 23:20:37:
直接copper的话质量相当不好~~

有尖角是这样子的。如果网格质量差的部分不是你所要关注的部分。。。那就不用管他！
赞一下 回复此楼
我要奋斗到底
6楼2012-03-20 07:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六子哥

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 5超7 at 2012-03-20 07:48:38:
有尖角是这样子的。如果网格质量差的部分不是你所要关注的部分。。。那就不用管他！

恩恩，从锥台上缘切开的话应该还是可以的~~
赞一下 回复此楼
7楼2012-03-20 15:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
7楼: Originally posted by 六子哥 at 2012-03-20 15:23:14:
恩恩，从锥台上缘切开的话应该还是可以的~~

第一感觉也是这么切啊！这和旋风分离器的身体部分有点相似，思想也差不多的，分成上下两个体，然后分别cooper
赞一下 回复此楼
我要奋斗到底
8楼2012-03-20 21:35:01
