[交流] 在Origin中，想把曲线下方的区域做成阴影，但是把坐标刻度和网格遮盖住了，怎么办？

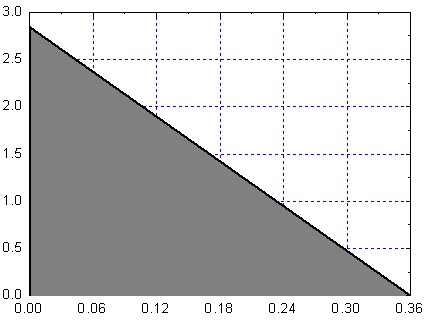

在Origin中，想把曲线下方的区域做成阴影，但是把坐标刻度和网格遮盖住了，怎么办？如图：

期待大家的指导和讨论

画完这个斜线后，想在斜线下方做阴影



利用origin中的fill area under curve功能作完阴影后，纵横坐标的刻度都给遮盖住了。刻度设置成朝外是可以的，但是为了保持一致，需要统一朝内，但此图中刻度却看不到了



画上网格后，也被遮盖住了，怎么办呢

[ Last edited by lyf3445 on 2012-2-24 at 20:37 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-02-24 20:35:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf3445

金虫 (小有名气)
怎么没有高手出现呢？
赞一下 回复此楼
2楼2012-02-27 11:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tuobaohua

荣誉版主 (文坛精英)
★
小木虫(金币+0.5):给个红包，谢谢回帖
期待高人帮忙解决
赞一下 回复此楼
3楼2012-02-27 16:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我要找文献

铁虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
tuobaohua(金币+2): 鼓励新虫积极应助！ 2012-02-28 08:29:44
lyf3445(金币+4): 您好，谢谢您的回复！对于刻度显示问题，在percent/value 填上值（比如2）之后，坐标轴就整体向下偏置了呀？ 2012-02-28 10:03:08
1  刻度显示问题：
a: 双击X轴，选择Title&Format；
b：Axis中选择 %from bottton,下面的percent/value 填上合适的值

2  网格线显示问题
a:双击X轴，选择Grid lines，选中Grid（major or minor 视需要选择）；
b：双击网格线，Display中 Grid on top of data 复选
赞一下 回复此楼
5楼2012-02-27 23:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我要找文献

铁虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
lyf3445(金币+4): 好的，非常感谢！ 2012-02-29 09:23:34
不好意思  昨天只试了下X轴  没发现偏移的问题
刻度显示问题：
不经过画直线步骤，直接使用Area画图选项，调整灰度就OK了。

希望对你有帮助，Origin作图还是很方便的，想当初我都不知道这软件，写论文时用的Matlab，熬了好多个通宵才把论文中的图搞定。

也许画完直线后也能做到，只是我不会罢了
赞一下(1人) 回复此楼
6楼2012-02-28 18:17:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf3445

金虫 (小有名气)
引用回帖:
楼: Originally posted by 我要找文献 at 2012-02-28 18:17:18:
不好意思  昨天只试了下X轴  没发现偏移的问题
刻度显示问题：
不经过画直线步骤，直接使用Area画图选项，调整灰度就OK了。

希望对你有帮助，Origin作图还是很方便的，想当初我都不知道这软件，写论文时用的 ...

你好，能加你QQ吗？我这两组数据，用area后发现第二组数据纵坐标变高了，也不知是不是叠加了？
赞一下 回复此楼
7楼2012-02-29 15:01:41
