1332349786木虫 (小有名气)
|
[求助]
多晶电子衍射图谱分析
|
||||
|

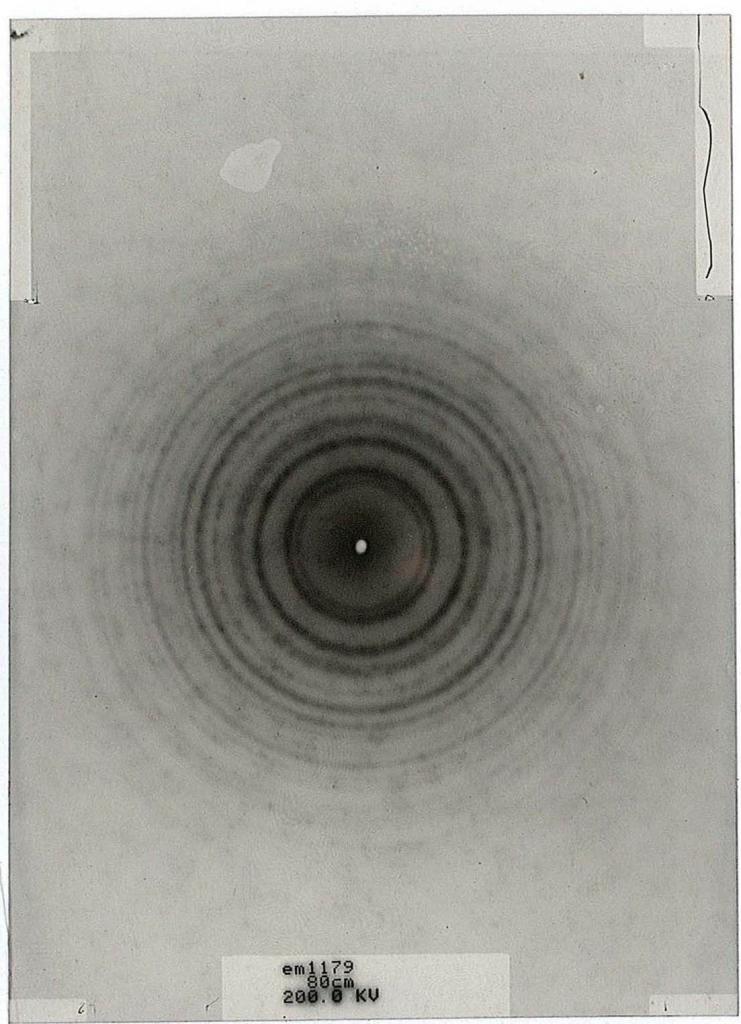

我是学分析化学的，其中一个课题是利用别人做的的PbS纳米颗粒作分析使用，在文章中别人要求证明我的纳米颗粒是纳米晶，所以做了为一个选区电子衍射图来证明。因为不是搞材料的，这个衍射图我不知道怎么分析证明是纳米晶，请热心的高手们看一下，能否帮我分析一下。在此先谢谢大家了！ 这两张电子衍射都是PbS的，PbS尺寸是20nM, 还有一张是他的TEM ps：看别人的多晶衍射图，都是照片样式的，而我是底片形式的，这影响数据分析吗？  1.jpg  2.jpg  图片3.jpg |
回复此楼» 猜你喜欢
温州大学2026年招生（化学、材料）
已经有10人回复
-
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
金属材料论文润色/翻译怎么收费?
已经有222人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
-
求调剂
已经有3人回复
-
化工学院（学院正式调剂群+联系方式）
已经有0人回复
-
化工学院（学院官方群）-院士团队招生-学生自由度高-培养模式成熟高效
已经有0人回复
-
黑龙江大学分析化学招调剂
已经有0人回复
-
武汉高校国家级人才团队招收材料，化学，纺织等专业硕士调剂生
已经有8人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 选区电子衍射（SAED）花样解析
已经有20人回复
- 【转贴】浅析X射线衍射、中子衍射和电子衍射技术差异－－by 大——陆
已经有4人回复
- Pt的选区电子衍射图
已经有8人回复
- 【SAED】多晶选区电子衍射环上的亮点是什么呀？
已经有16人回复
- X射线衍射分析晶型判断方法
已经有4人回复
- TEM图片及电子衍射图谱分析
已经有13人回复
- 请教透射电镜TEM分析
已经有17人回复
- TEM（透射电镜）多晶体衍射环分析
已经有11人回复
- JEOL 2100F TEM电子衍射图谱分析
已经有5人回复
- Ni-Cu-P 三元合金的TEM图像是晶粒与非晶的混合网格结构，怎么解释？
已经有26人回复
- 【交流】ebsd多晶的极图
已经有8人回复
- 【求助】请问这样的衍射斑点算单晶还是多晶呢
已经有13人回复
- 【请教】多晶和单晶电子衍射的图的区别
已经有7人回复
temedx
专家顾问 (著名写手)
-
专家经验: +41 - MN-EPI: 8
- 应助: 243 (大学生)
- 贵宾: 1.156
- 金币: 11823.5
- 红花: 106
- 帖子: 2543
- 在线: 475.9小时
- 虫号: 297942
- 注册: 2006-11-18
- 性别: GG
- 专业: 催化化学
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
kunpeng1782: MN-EPI+1, 专家考核, 谢谢您的指导 2013-05-05 21:19:19
1332349786: 金币+5, ★★★很有帮助 2013-05-05 22:16:18
感谢参与，应助指数 +1
kunpeng1782: MN-EPI+1, 专家考核, 谢谢您的指导 2013-05-05 21:19:19
1332349786: 金币+5, ★★★很有帮助 2013-05-05 22:16:18
|
一般证明纳米晶有几个简单的途径： 1. XRD的峰宽化的很厉害 2. TEM看粒径，而后HRTEM看到小晶粒上有晶格 3. SAED衍射环有明显的弥散化 你的TEM应该是看到的应该是纳米晶，SAED也有衍射环有明显的弥散化。但有个疑问：怎么有大有小？如果小的只是晶粒不同的晶化阶段，建议楼主再纯化一下样品，比如控制生长时间等。 |
2楼2013-05-05 20:27:18
3楼2013-05-07 21:07:12
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
4楼2013-05-07 23:46:16
yuxi-seu
金虫 (小有名气)
- 应助: 43 (小学生)
- 金币: 1252.4
- 散金: 7
- 红花: 4
- 帖子: 240
- 在线: 122.3小时
- 虫号: 1486665
- 注册: 2011-11-11
- 性别: GG
- 专业: 半导体电子器件
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1332349786(124685887代发): 金币+10, 讲解详细 2013-05-08 11:47:45
1332349786(124685887代发): 金币+10, 讲解详细 2013-05-08 11:47:45
|

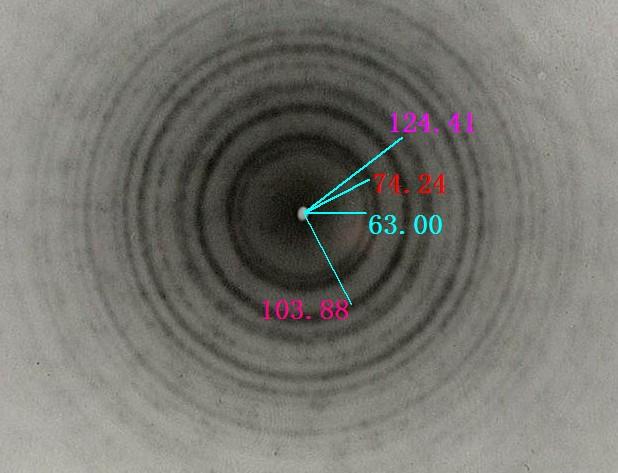

r_1:r_2:r_3=√(N_1 ):√(N_2 ):√(N_3 ) 其中，√N=√(h^2+k^2+l^2 ) 对于面心立方晶格，排除消光的晶面，那么会有下列晶面： （111），（200），（220），（311），（222）……. 而对于提心立方晶格，排除消光的晶面，会有下列晶面： （110），（200），（211），（220），（310）……. 因而，对于FCC，√(N_1 ):√(N_2 ):√(N_3 )≈1:1.15:1.63，而对于BCC，√(N_1 ):√(N_2 ):√(N_3 )≈1:1.41:1.73 而根据上述图片的测量结果，r_1:r_2:r_3≈1:1.17：1.64，显然与FCC相吻合，所以判定其问FCC多晶型。  PbS.jpg |
5楼2013-05-08 09:33:50
