[求助] 关于吸附的差分电荷密度图如何分析

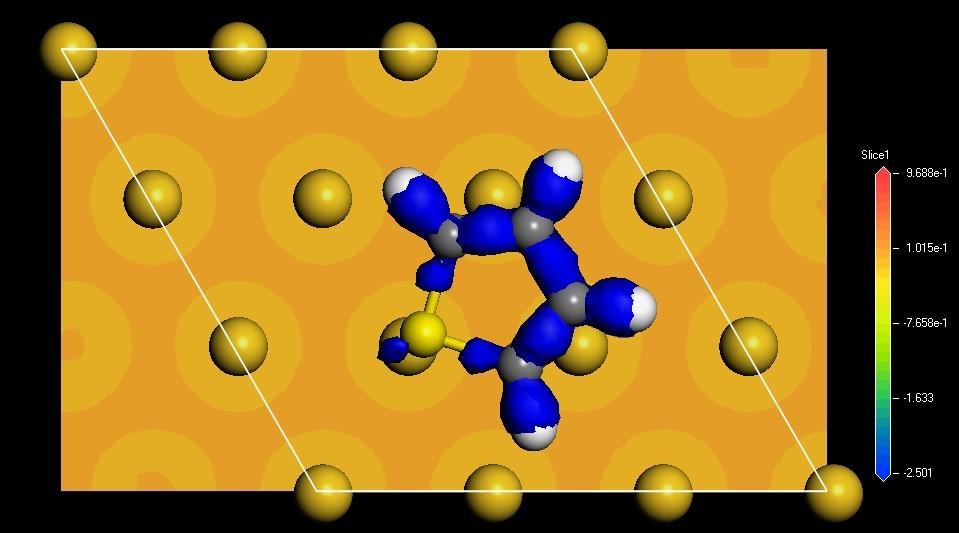

RT,做了一个吸附的差分电荷密度图,但是图画出来了不会分析,希望各位大神帮帮忙,底物是Au,反应物是噻吩。第一次做差分电荷密度,不知道切面有没有问题。谢谢了

回复此楼

» 收录本帖的淘帖专辑推荐

计算化学

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

DFPT

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
差分电荷只能定性的分析成键(更准确说,化合物中电子相对于未成化合物时的转移情况)方式,不能用于定量比较成键强弱。吸附的强弱至少要从结合能/吸附能的角度来讨论。
010-8393-9164
7楼2013-05-05 10:07:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

袁庭

金虫 (正式写手)

这个图可以说明S和Au表面相互作用了么
2楼2013-05-04 00:04:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

或者能否从电子云的大小来判断吸附的强弱
3楼2013-05-04 00:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

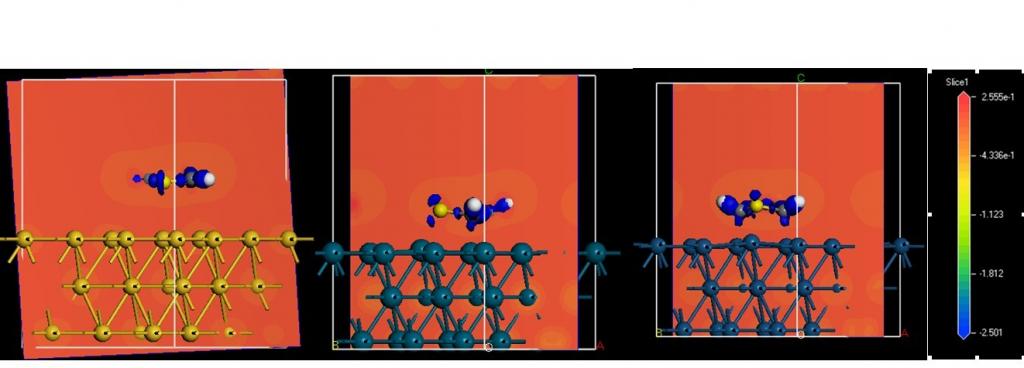

这个是我做的三个不同面上的吸附的差分电荷密度图,想问下,能判断出那个吸附最强么?有什么依据,谢谢了!


4楼2013-05-04 00:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

求大神。。
5楼2013-05-04 07:50:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gaolugang

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
袁庭: 金币+30, ★★★很有帮助, 10 2013-05-05 10:46:50
建议楼主先把charge difference density的颜色scale调小一些。然后放大到金属和有机分子志坚的区域进行观察。这样才能看清电荷的转移。请楼主看我贴的graphene附件图片。红色是正值,表示电子转移进来,形成bonding. 蓝色表示电子转移出去。

至于成键的强弱,不能简单有charg dieffence来说明。我觉得可以用bonding energy来说明。成见前的金属和有机物的能量和减去成见后的系统总能量,就是bonding energy.

建议楼主可以做一些dipole 计算,来对吸附进行分析,参见 PHYSICAL REVIEW B 74 , 073414 ff 2006 ffi


6楼2013-05-05 04:45:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

引用回帖:
6楼: Originally posted by gaolugang at 2013-05-05 04:45:44
建议楼主先把charge difference density的颜色scale调小一些。然后放大到金属和有机分子志坚的区域进行观察。这样才能看清电荷的转移。请楼主看我贴的graphene附件图片。红色是正值,表示电子转移进来,形成bonding ...

我调过了,麻烦您看下,这样可以了么


8楼2013-05-05 10:49:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

引用回帖:
6楼: Originally posted by gaolugang at 2013-05-05 04:45:44
建议楼主先把charge difference density的颜色scale调小一些。然后放大到金属和有机分子志坚的区域进行观察。这样才能看清电荷的转移。请楼主看我贴的graphene附件图片。红色是正值,表示电子转移进来,形成bonding ...

我是在吸附能、电荷分析都有结论的基础下,想用差分电荷密度去更加直观的表示成键
9楼2013-05-05 10:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

袁庭

金虫 (正式写手)

引用回帖:
7楼: Originally posted by DFPT at 2013-05-05 10:07:58
差分电荷只能定性的分析成键(更准确说,化合物中电子相对于未成化合物时的转移情况)方式,不能用于定量比较成键强弱。吸附的强弱至少要从结合能/吸附能的角度来讨论。

我是在吸附能、电荷分析都有结论的基础下,想用差分电荷密度去更加直观的表示成键
10楼2013-05-05 10:51:12
