[求助] ansys细长环划分网格问题

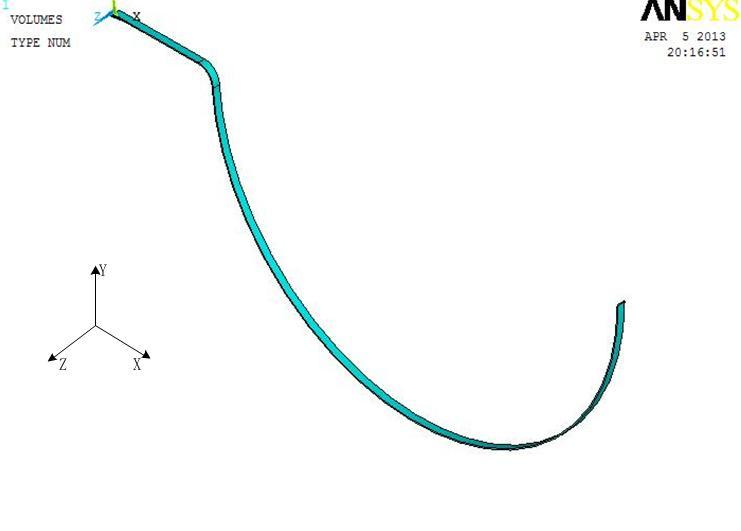

各位前辈好，小弟初学ansys，现在遇到一个问题就是画了这么一个环（见图），材料是钢，需要对其加上约束和扭矩进行仿真分析。但是在划分网格这一步出现了问题，首先是不清楚选用哪种element type，其次是怎么样完成网格的划分操作。type我试了shell和solid中的几个，然后是meshtool中选取网格大小（0.002或者0.1）后，选择smart size，tet或者hex都选择过，这几种都提示错误了，要么是invalid topology、要么是cannot be used with the VMES command，划分失败。我看过一些网站说是用amesh，可是又要怎么用呢。。我到底该怎么做才是对的呢各位前辈。。。谢谢！！！

回复此楼

» 收录本帖的淘帖专辑推荐

ansys学习

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
2014fall
1楼 2013-04-05 20:49:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-04-06 22:28:09
看你的图，用 shell 单元或 beam 单元应该都可以，不要用 solid 单元。
用 shell 单元时，只要沿长度方向创建该环的中面，或任选内表面或外表面之一，将它沿长度方向分割为几段，然后直接划分 shell 单元；如果使用 beam 单元，最好以截面重心沿长度方向创建一条线，并划分为几段 (每一段应该能够定义统一的方向点) 然后对这条线划分梁单元。
无论使用 shell 还是 beam 单元，都要注意定义相关的实常数。
赞一下 回复此楼
2楼2013-04-06 10:05:47
