[求助] EBSD的一个图 不知道红线是什么含义

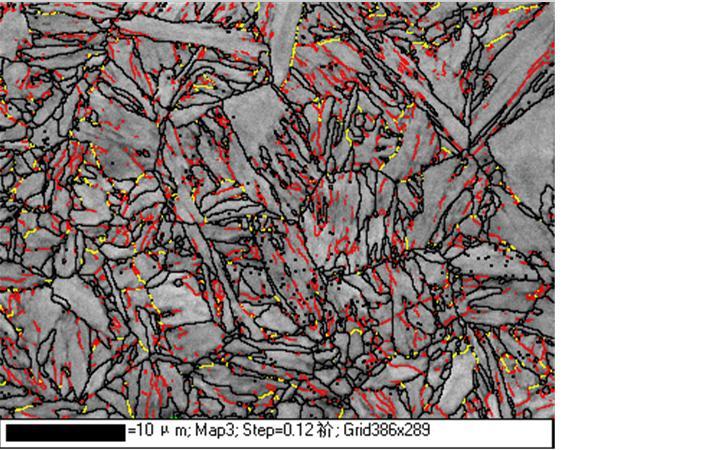

这是中碳钢950℃淬火650℃回火后的EBSD照片 扫描步长0.1μm，这是别人给后续处理的结果  不明白图中的红线、黄色线代表什么  这是属于什么图？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-20 15:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Zpffpz

铁杆木虫 (职业作家)

金属小光头

优秀版主
好像是大角和小角晶界的区别吧，不太清楚
赞一下(1人) 回复此楼
努力向前
2楼2013-01-20 20:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yin18

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
遇见红豆: 金币+2, ★★★很有帮助 2013-01-21 09:11:37
如果没特殊设置，EBSD可以给出晶界有三种：2-5度；5-15度；15-180度。一般图上用三种颜色分别表示，而且在图上面应该会给标注。
赞一下 回复此楼
厚积薄发
3楼2013-01-20 21:41:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

060792

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
遇见红豆: 金币+3, ★★★★★最佳答案 2013-01-21 09:12:12
遇见红豆: 金币+2, ★★★很有帮助 2013-01-28 21:09:51
channel 5软件可以标定出不同取向差的晶粒晶界，大小角晶界的界定可以自己设置。图中黑色肯定是大角晶界，至于红色和黄色的意义你一定要问一下作图的人，其他人都不敢肯定是多少度！
赞一下 回复此楼
4楼2013-01-20 23:52:28
