[求助] EBSD得到极图后，如何分析其具体有什么织构 已有3人参与

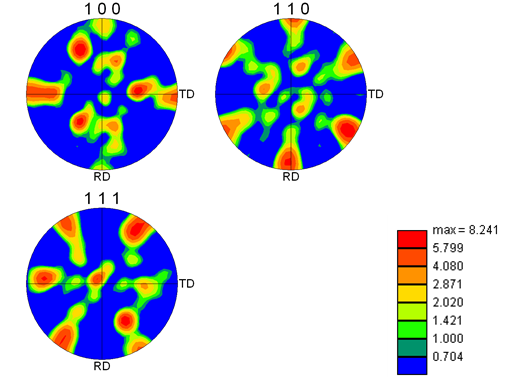

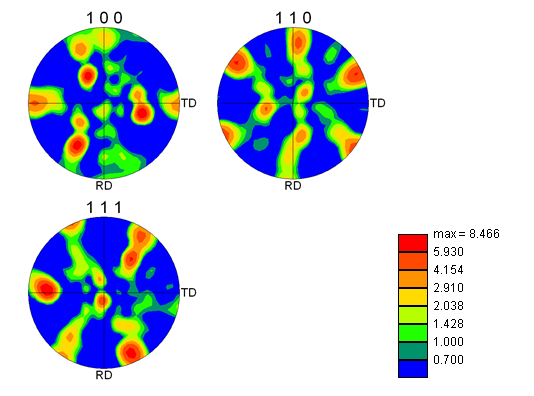

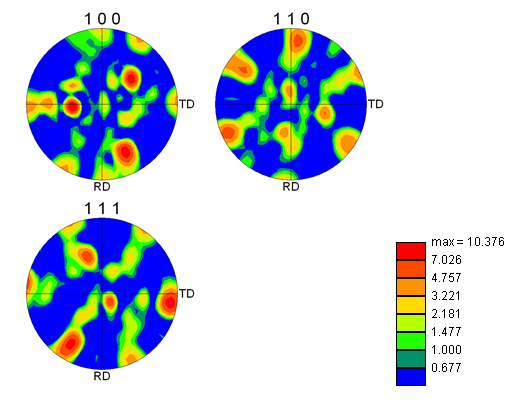

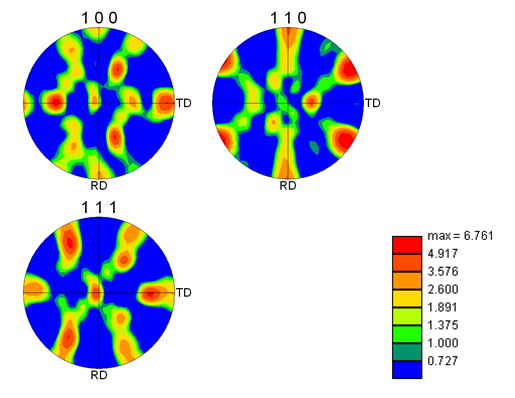

各位老师大家好，小弟初次接触EBSD，有许多问题不懂。由于我的的学科问题，不是专门的材料方向，因此对于晶体学方面的知识比较欠缺。又正因为我的学科问题，详细的学习电镜相关方面的专业知识没太大必要，对我而言只需要懂运用这块就可以了。我从网上下了些资料，也看了几个相关的书籍，包括网上推荐的杨平老师的书籍，都没有一个例子具体就一张极图如何分析它有什么织构的具体过程。因此希望各位大神就我的数据帮我分析一下，能有详细的分析过程一定追加金币。材料为A7N01S-T5铝合金。确实对这方面知识接触较少，让大家见笑咯。

EBSD得到极图后，如何分析其具体有什么织构


EBSD得到极图后，如何分析其具体有什么织构-1


EBSD得到极图后，如何分析其具体有什么织构-2


EBSD得到极图后，如何分析其具体有什么织构-3
回复此楼

» 本帖@通知

@comma

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-20 15:09:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

引用回帖:
7楼: Originally posted by 540172620 at 2015-05-21 08:50:11
老师您好，我想知道就一张极图如何分析它有什么织构的具体过程，如果可以的话，麻烦用我其中一张图示例一下。谢谢您！...

很想帮你，但是写出来会有很多文字表达，能力有限也表达不好，而且在这里看文字与自己看书无两样，所以，建议你看基本书吧
如
1）Crystallographic Texture of Materials；
2）Introduction to Texture Analysis,Macrotexture,Microtexture,and Orientation Mapping
论坛里有可以下载的
赞一下(5人) 回复此楼
每天一小步也有新高度
8楼2015-05-22 16:46:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mines

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你这个看起来好乱，你样品在SEM里摆放的位置是按照RD TD ND方向摆的吗？不是的话需要转一下。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-05-20 16:03:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

540172620

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mines at 2015-05-20 16:03:50
你这个看起来好乱，你样品在SEM里摆放的位置是按照RD TD ND方向摆的吗？不是的话需要转一下。

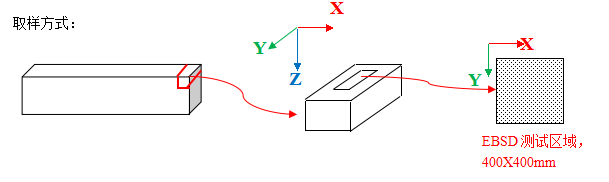

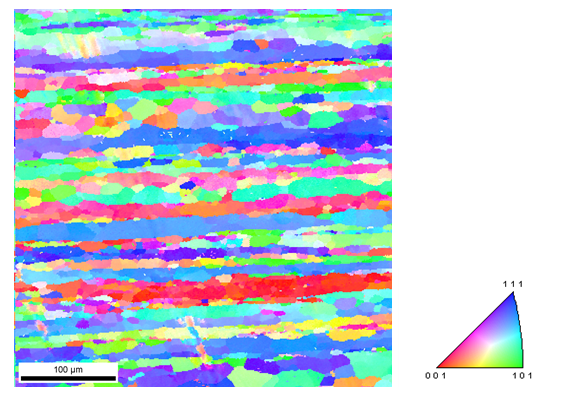

图1中，我的X是材料的轧制方向，Y是材料的厚度方向。因为我研究的是裂纹扩展结构方面的学科，因此这样取样不对吗？图2是某个样品的晶体取向着色图。详情见附件
EBSD得到极图后，如何分析其具体有什么织构-4


EBSD得到极图后，如何分析其具体有什么织构-5
赞一下 回复此楼
3楼2015-05-20 16:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 540172620 at 2015-05-20 09:28:12
图1中，我的X是材料的轧制方向，Y是材料的厚度方向。因为我研究的是裂纹扩展结构方面的学科，因此这样取样不对吗？图2是某个样品的晶体取向着色图。详情见附件


...

取样无所谓对错，楼上的意思是说你试样 X Y Z方向对应的方向是否和EBSD分析系统默认的RD TD 和 ND 的指向一致, 如果不是的话，要在软件里将你的试样 ’旋转‘ 到和软件默认的指向一致， 即 你试样的RD//软件默认的RD， 以此类推
赞一下 回复此楼
4楼2015-05-20 17:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

540172620

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by madaowo at 2015-05-20 17:48:44
取样无所谓对错，楼上的意思是说你试样 X Y Z方向对应的方向是否和EBSD分析系统默认的RD TD 和 ND 的指向一致, 如果不是的话，要在软件里将你的试样 ’旋转‘ 到和软件默认的指向一致， 即 你试样的RD//软件默认的 ...

谢谢您的回答！我的图是实验老师提供给我的，他告诉我图未做旋转，是系统默认的关系
赞一下 回复此楼
5楼2015-05-20 19:37:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
不是很明白你的问题，具体要做什么？
赞一下 回复此楼
每天一小步也有新高度
6楼2015-05-21 00:45:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

540172620

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by comma at 2015-05-21 00:45:39
不是很明白你的问题，具体要做什么？

老师您好，我想知道就一张极图如何分析它有什么织构的具体过程，如果可以的话，麻烦用我其中一张图示例一下。谢谢您！
赞一下 回复此楼
7楼2015-05-21 08:50:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

540172620

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by comma at 2015-05-22 16:46:35
很想帮你，但是写出来会有很多文字表达，能力有限也表达不好，而且在这里看文字与自己看书无两样，所以，建议你看基本书吧
如
1）Crystallographic Texture of Materials；
2）Introduction to Texture Analysi ...

不管怎么样还是很谢谢您
赞一下 回复此楼
9楼2015-05-25 14:22:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醉星月

铜虫 (初入文坛)
我想问问你这三个方向的极图是测了三次吗？
