[求助] EBSD 极图与反极图

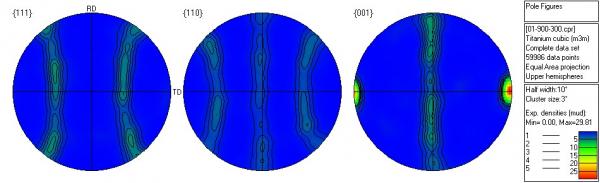

哪位大神帮我分析一下这张图是什么意思，EBSD处理完不会分析，刚刚开始搞研究，多谢了！





[ Last edited by 天蝎瑜鸿 on 2012-10-25 at 20:39 ]
回复此楼

» 收录本帖的淘帖专辑推荐

EBSD电子背散射衍射分析 机械,材料,电子等 EBSD EBSD
印象裁剪

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
互帮互助，一起进步！
1楼 2012-10-25 20:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comma

专家顾问 (知名作家)

材料人

【答案】应助回帖

感谢参与，应助指数 +1
1）一般不常用Equal Area projection；
2）对于BCC结构不应出现这种织构，应该是坐标显示不对，需要进行转动，或者更改极图坐标轴；
3）建议参阅一些织构相关的专业书籍
赞一下(1人) 回复此楼
每天一小步也有新高度
2楼2012-10-26 00:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinlin2009

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
麻烦问一下，你用的EBSD的型号和价格，一般一台能测EBSD的价格多少？我们准备买一台，谢谢关注！
赞一下 回复此楼
3楼2012-10-26 13:49:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhao168

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
天蝎瑜鸿: 金币+5, ★★★很有帮助 2012-10-29 09:31:05
首先讲一下极图与反极图的定义：
（1）反极图是将样品坐标（或方向，如RD,TD,ND）表示在晶体坐标系（基矢一般为正交的[100],[010] and [001]）中;
（2）极图是将晶体坐标系（或晶向）表示在样品坐标系中；
因此，极图与反极图两者是一一对应的，所表示的信息是一致的。
对楼主的PF 及IPF 的解释如下：
（1）在反极图中，可以看到第二个图（即TD）中强度最大位于<001>处，极密度强度(MUD)可从右边的颜色柱获得，一般认为当MUD大于10之后择优取向比较明显。所以，三张反极图所标示的意思是样品的TD方向与晶体学方向<001>基本平行；
（2）在极图中，有用的信息只在第三张中体现出来，即{002}极图，意思是将晶体的{002}晶面或晶向投影到样品坐标系中，从图可知TD处是{002}极图中强度最高的位置，表示TD与<001>晶向保存平行关系。
希望我回答了你的疑问。
PS：对于一楼的解答，本人认为：极图反极图有两种表示法：stereographic and Equal area，即标准投影法和等面积法。这两种方法本质是一样的，只是在三维到二位坐标转换时有一点区别。因此，使用哪种表示法并不存在任何的问题，不同领域不同研究者的使用倾向或习惯也不一样；
我本人对于钛或者一些与钛相关的材料的变形织构不太了解，但是这些分析手法是一致的、通用的，从楼主的数据可以看出该变形织构应该是丝织构或者叫墩压织构（对这个名词的具体叫法不太记得了，反正是跟丝织构一个意思的）。
赞一下(23人) 回复此楼
4楼2012-10-26 14:42:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tidegoo

铜虫 (小有名气)
1你这极图方向不对，正确的应该是圆环套圆环
2把Equal改成steh。。
赞一下(1人) 回复此楼
